PROCESS CONTROL (ตอนที่ 1)

ในกระบวนการผลิตโดยเฉพาะการผลิตแบบต่อเนื่อง และการผลิตที่มีขนาดใหญ่ เช่น กระบวนการกลั่นน้ำมัน กระบวนการผลิตไฟฟ้า กระบวนการถลุงเหล็ก นั้น ล้วนแล้วแต่เป็นกระบวนการที่มีความซับซ้อนค่อนข้างมาก การควบคุมกระบวนการผลิตเพื่อให้ได้ผลิตผลที่ดีมีคุณภาพตามต้องการ (Desired Productivity) รวมทั้งต้องประหยัดด้วย เหล่านี้นับเป็นสิ่งสำคัญ อันเป็นที่ต้องการสำหรับเจ้าของกิจการ การนำเทคโนโลยีการวัดคุมและระบบควบคุม (Instrumentation and Control System) เข้ามาใช้งาน จึงเป็นสิ่งสำคัญที่สุด เพื่อให้บรรลุวัตถุประสงค์ของการผลิตที่ดีตามต้องการ

มนตรี ไล้สมบูรณ์
montri.la@egat.co.th

.

.

ในกระบวนการผลิตโดยเฉพาะการผลิตแบบต่อเนื่อง และการผลิตที่มีขนาดใหญ่ เช่น กระบวนการกลั่นน้ำมัน  กระบวนการผลิตไฟฟ้า กระบวนการถลุงเหล็ก นั้น ล้วนแล้วแต่เป็นกระบวนการที่มีความซับซ้อนค่อนข้างมาก การควบคุมกระบวนการผลิตเพื่อให้ได้ผลิตผลที่ดีมีคุณภาพตามต้องการ (Desired Productivity) รวมทั้งต้องประหยัดด้วย เหล่านี้นับเป็นสิ่งสำคัญ อันเป็นที่ต้องการสำหรับเจ้าของกิจการ

.

การนำเทคโนโลยีการวัดคุมและระบบควบคุม (Instrumentation and Control System) เข้ามาใช้งาน จึงเป็นสิ่งสำคัญที่สุด เพื่อให้บรรลุวัตถุประสงค์ของการผลิตที่ดีตามต้องการ

.

ในปัจจุบัน เทคโนโลยีระบบควบคุม ได้รับการพัฒนาอย่างรวดเร็ว อุปกรณ์แบบใหม่ ๆ ได้ถูกนำมาใช้ในงาน เพื่อเพิ่มประสิทธิภาพและประสิทธิผลในการผลิต

.

ตัวควบคุมแบบ Analog PID Controller ซึ่งเคยถูกนำมาใช้แทนที่ Pneumatic PID Controller กำลังจะล้าสมัยไปแบบสิ้นเชิง การนำเอาไมโครคอมพิวเตอร์มาประยุกต์ใช้ในงานควบคุมได้เข้ามาแทนที่เกือบจะทั้งหมด

.

อย่างไรก็ตาม ถ้าพิจารณากันให้ลึกซึ้งจะพบว่าหลักการควบคุม (Control Regulatory) ของตัวควบคุมไม่ว่าจะเป็นแบบ Pneumatic, Analog, Digital, Computer Control หรือ อะไรก็แล้วแต่ ยังคงใช้หลักการเหมือนเดิมไม่เปลี่ยนแปลง เพียงแต่พัฒนาการของระบบควบคุมจะทำให้มีประสิทธิภาพมากขึ้น โดยที่มีขนาดเล็กลง ระบบควบคุมส่วนใหญ่ ในโรงงานอุตสาหกรรมก็ยังคงเป็นแบบ P-only, PI, PD หรือ PID นั่นเอง ไม่เปลี่ยนแปลง

.

เนื้อหาในส่วนที่จะกล่าวนี้ เป็นการสร้างความเข้าใจพื้นฐานที่ดี โดยเน้นให้ผู้อ่านสามารถนำไปใช้งานได้ทันที (Ready to Application) มากกว่าการนำเสนอแบบตำราเรียนทั่วไป

.

อย่างไรก็ตาม สิ่งที่จำเป็นอย่างยิ่งที่จะสร้างทักษะได้นั้น คือการปฏิบัติควบคู่ไปด้วย จะทำให้เข้าใจปัญหาและสามารถแก้ไขได้เป็นอย่างดี ท่านควรจะต้องหาโปรแกรม PID Simulator มาทดลองใช้งานด้วยจะเป็นการดีและทำให้เข้าใจทฤษฎีแบบแตกฉานได้

.
1. Process Definition

Process Definition คือ การเปลี่ยนแปลงสภาพทาง Physics หรือทางเคมีของสสารหรือการเปลี่ยนรูปของพลังงาน เช่น กระบวนการทำความเย็น กระบวนการกลั่นน้ำมัน กระบวนการผลิตไฟฟ้า เป็นต้น

.
2. Instrument

Instrument เป็นอุปกรณ์ที่นำมาใช้เพื่อวัดค่าของ Process เพื่อให้รับรู้ถึงสภาพของ Process โดยมีวัตถุประสงค์เพื่อการปรับแต่งควบคุม (Control) ให้ Process เป็นไปตามที่ต้องการ (Set Point)

.

ในการวัดและการควบคุม เพื่อให้มีคุณสมบัติตามที่ต้องการมี ตัวแปร ที่เกี่ยวข้องที่ต้องการวัดค่า เช่น
- อุณหภูมิ (Temperature)      - ความหนืด (Viscosity)
- ความดัน (Pressure)            - ความเร็ว (Velocity or Speed)
- ระดับ (Level)                      - ความชื้น (Moisture)
- ปริมาณการไหล (Flow Rate) - ความต้านทาน (Resistance)
- น้ำหนัก (Weight)                - อัตราเร่ง (Acceleration)
- แรงดันไฟฟ้า (Voltage)        - การสั่นสะเทือน (Vibration)
- กระแสไฟฟ้า (Current)        - ค่า pH
เป็นต้น

.

รูปแบบของ Instrument ที่นำมาใช้งานมีหลายแบบ ตามลักษณะความต้องการใช้งาน ได้แก่

- Indicator เพื่อแสดงค่าของตัวแปร ไม่สามารถส่งสัญญาณไฟฟ้าได้ เช่น Pressure Indicator
- Transmitter (Tx) เพื่อแสดงค่าของตัวแปร โดยสามารถส่งเป็นสัญญาณไฟฟ้าได้ด้วย มีทั้ง Analog และ Digital Signal เช่น Pressure Transmitter
- Switch เพื่อแสดงค่าของตัวแปร โดยส่งเป็นสัญญาณไฟฟ้าได้ด้วย เป็นแบบ On-Off (Digital Signal) เช่น Pressure Switch
- Recorder Device เพื่อเก็บบันทึกของตัวแปร ปัจจุบันนิยมใช้ในรูปแบบของ Electronic Format เช่น เก็บไว้ใน Hard Disk

.

- Controller เป็นอุปกรณ์ที่ใช้ควบคุมกระบวนการ เป็นลักษณะของการ Programming เช่น PLC, PID control
- Alarm Device เป็นอุปกรณ์ที่มีไว้เพื่อเตือนค่าของตัวแปรที่อาจเป็นอันตรายต่อระบบหรือ Process
- Interlocking Device เป็นอุปกรณ์สำหรับป้องกันอันตรายของระบบหรือ Process โดยมีรูปแบบต่าง เช่น ต้องมีสัญญาณของการจ่ายน้ำ (Flow Rate) เกิดขึ้นก่อนจึงจะสามารถจ่ายสารเคมีบางส่วนได้
- Transducer มีคุณสมบัติคล้าย ๆ  กับ Transmitter แต่ไม่ได้ Generate สัญญาณไฟฟ้ามาตรฐานออกมา (Standard Signal: 4 -20 mA,1-5 V)

.

3. Control Function

หน้าที่หลักของการควบคุมสามารถจำแนกได้ 3 ประการ คือ
- Gathering Information เป็นการรับและรวบรวมข้อมูลเกี่ยวกับตัวแปรที่เราต้องการควบคุม และเกี่ยวข้อง
- Decision ประมวลผลและตัดสินใจในข้อมูลที่รับเข้ามาในขั้นตอน Gathering
- Take Action ส่งค่า Output ออกไปสั่งการ Final Drive จากผลของ Decision

.

ตัวอย่างเช่น

.

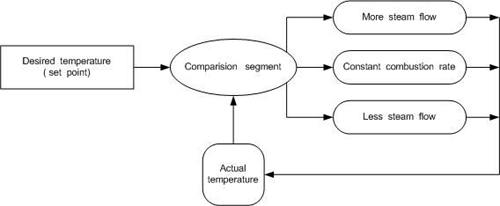

รูปที่ 1 แสดง Control Function

.
• Type of Control

การควบคุมสามารถกระทำได้ด้วยการควบคุมแบบ Manual และ Automatic ในการควบคุมแบบ Manual การตัดสินใจสั่งการมนุษย์จะเป็นผู้กระทำ ส่วนในการควบคุมแบบอัตโนมัติ (Automatic Control) การตัดสินใจสั่งการจะกระทำด้วยอุปกรณ์ หรือที่รู้จักกันคือ Controller เช่นในการควบคุมความเร็วของรถยนต์แบบ Manual ผู้ที่จะควบคุมตัดสินใจก็คือคนขับรถ

.

ความแตกต่างของการควบคุมแบบ Manual และแบบอัตโนมัติ (Automatically) พิจารณาจากการตัดสินใจ (Decision) ว่าได้กระทำโดยอะไร มนุษย์หรือเครื่องจักร (Man or Machine)

.

วัตถุประสงค์ของ Process Control
- เพิ่มประสิทธิภาพการผลิต
- ป้องกันความเสียหายของระบบ และผู้ปฏิบัติงาน
- ลดค่าใช้จ่ายในการผลิต เช่นใช้ operator น้อยลง
- ใช้กับกระบวนการผลิตแบบต่อเนื่องและจำนวนมาก ๆ

 .

• Process Control Terms (ควรทำความเข้าใจให้ชัดเจน และจำให้ได้)
 Terms หรือคำจำกัดความที่พบเห็นบ่อย ๆ ใน Process Control มีดังนี้

Controlled Variable คือตัวแปรของ Process ที่เราต้องการควบคุม ค่าตัวแปรควบคุมที่ใช้ส่วนมาก ได้แก่ อุณหภูมิ, ความดัน, อัตราการไหล, ระดับ เช่นในการควบคุมอุณหภูมิของไอน้ำ Controlled Variable ก็คือ อุณหภูมิ

.

Measured Variable เป็นการวัดค่าของตัวแปรที่เราต้องการควบคุม อาจจะเป็นตัวเดียวกับ Controlled Variable หรือไม่ก็ได้

.

Set Point เป็นค่าเป้าหมายในการควบคุม เช่น Steam Temp. Set Point = 560oC เป็นต้น ในการควบคุมตัวแปรที่เราวัดซึ่งก็คือ Measured Variable และ Controlled Variable โดยทั่วไปจะเป็นตัวเดียวกัน เช่นการควบคุมอุณหภูมิของน้ำ Measure Variable และ Controlled Variable คืออุณหภูมิ

.

ในบางกรณี เช่นการควบคุมระดับน้ำในถัง Controlled Variable ก็คือระดับน้ำ แต่ Measured Variable สามารถวัดในรูปของความดันหรือวัดความดันแตกต่างจากนั้นจึงแปลงค่าความดันไปเป็นระดับของน้ำได้ หรือการวัด Flow Rate ค่า Measured Variable คือ Differential Pressure

.

Deviation or Error เมื่อค่า Set Point และค่า Controlled Variable ถูกนำมาเปรียบเทียบกันถ้าเกิดความแตกต่างระหว่างค่า 2 ค่านี้เราเรียกว่า Deviation หรือ Error

.

Error เป็นคำที่ใช้เรียกเมื่อค่าทั้งสองแตกต่างกัน มิใช่หมายความว่า ค่าความผิดพลาด ส่วนมากใช้กับ instrument คือมีค่าเท่ากับ ค่าที่วัดได้ – ค่ามาตรฐานหรือค่าที่วัดได้ที่เที่ยงตรงกว่า
Deviation จะเน้นช่วง Error ที่เกิดในช่วงเริ่มต้น และเป็นคำที่ใช้กันในระบบ Control

.

Manipulated Variable เมื่อมี Deviation เกิดขึ้นในการควบคุมตัวควบคุม (Controller) ก็จะส่ง Control Output ออกไป เพื่อขจัดค่า Deviation นี้ Control Output นี้จะไปทำการปรับแต่งค่าตัวแปรที่เรียกว่า “Manipulated Variale” ซึ่งเป็นตัวที่ทำให้เกิดการเปลี่ยนแปลงของ “Controlled Variable”

.

เช่นในการควบคุมอุณหภูมิของน้ำด้วยการผ่าน Heat Exchanger ด้วยการใช้ไอน้ำ อุณหภูมิของน้ำจะถูกวัดและนำมาเปรียบเทียบกับค่า Set Point ถ้าค่าทั้งสองนี้ไม่เท่ากัน ก็ต้องมีการปรับค่าปริมาณของไอน้ำ เพื่อทำให้อุณหภูมิเข้าสู่ค่า Set Point ในกรณีนี้ไอน้ำก็คือ Manipulated Variable ซึ่งก็คือตัวแปรปรับแต่ง Process นั่นเอง

.
Definition: Manipulted variable is the variable that causes a change in the controlled variable

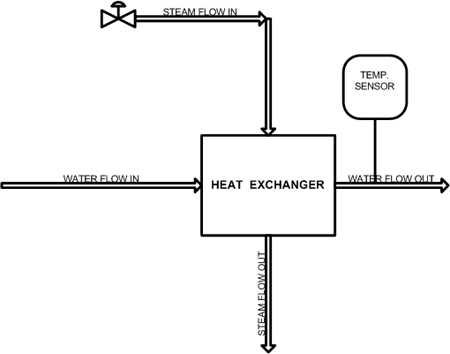

รูปที่ 2 แสดงการควบคุมอุณหภูมิของน้ำด้วยการผ่าน Heat Exchanger

.

Disturbances or Upset การควบคุมอุณหภูมิของน้ำที่ผ่าน Heat  Exchanger ที่กล่าวมาแล้ว การควบคุมอุณหภูมิจะขึ้นอยู่กับการปรับปริมาณ Steam Flow โดยตรง แต่ยังมีปัจจัยอื่นที่ทำให้อุณหภูมิของน้ำที่เราควบคุม เปลี่ยนไปทั้ง ๆ ที่ปริมาณ Flow Rate ไอน้ำเท่าเดิมเราเรียกว่า “Disturbance” หรือ “Upset” เช่น มีการเปลี่ยนปริมาณการใช้น้ำที่ปลายทาง, อุณหภูมิของไอน้ำเปลี่ยนแปลง, ความสะอาดของ Heat Exchanger, Ambient Temperature เป็นต้น

.

Closed Loop Control เป็นการควบคุมชนิดหนึ่งซึ่ง Control Action จะขึ้นอยู่กับ Process Output
Feedback Control เป็นส่วนหนึ่งของ Closed Loop Control โดยที่ Control Action จะขึ้นอยู่กับ Process Output โดยการวัดค่าตัวแปรที่เราต้องการควบคุมแล้วนำกลับเข้ามาเปรียบเทียบกับค่า Set Point

.

การควบคุมแบบ Feedback Control แบ่งได้เป็น 2 อย่าง คือ
• Negative Feedback เป็นการควบคุมที่นำค่าสัญญาณที่ต้องการควบคุมป้อนกลับเปรียบเทียบกับค่า Set Point โดยนำมาลบกับค่า Set Point
• Positive Feedback เป็นการควบคุมที่นำค่าสัญญาณที่วัดได้ป้อนกลับเข้ามาบวกกับค่า Set Point

.

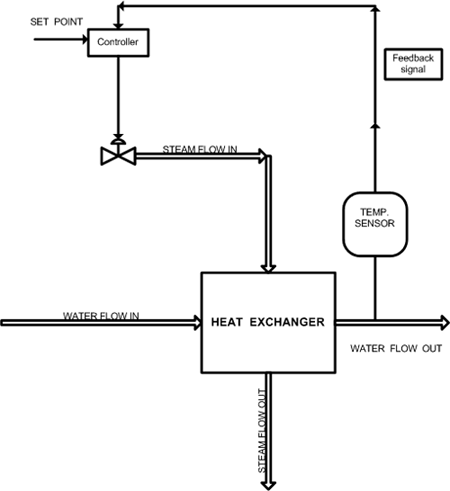

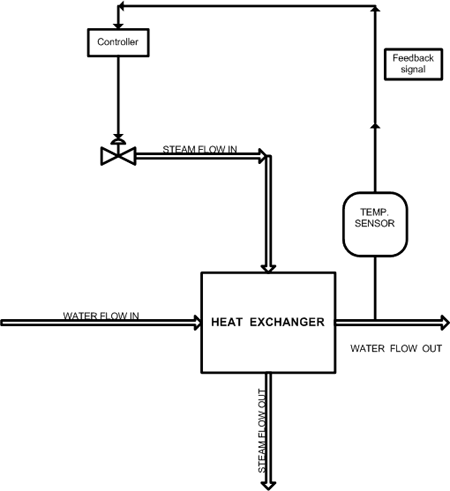

รูปที่ 3 รูปแสดง Feedback Control

.

Feed Forward Control เป็นการควบคุมอีกแบบหนึ่งที่นำเอาค่าของสัญญาณของ Disturbance เข้ามาเพื่อทำการปรับแต่ง Manipulated Variable ก่อนที่ Controlled Variable จะเปลี่ยนแปลงไปมาก นิยมใช้กับ Process ที่มีการเปลี่ยนแปลงของ Load บ่อย ๆ เมื่อนำการควบคุมชนิดนี้เข้ามาใช้ร่วมใน Feedback Loop จะทำให้ Controlled Variable เกิดเปลี่ยนแปลงหรือมี Deviation น้อยที่สุด

.

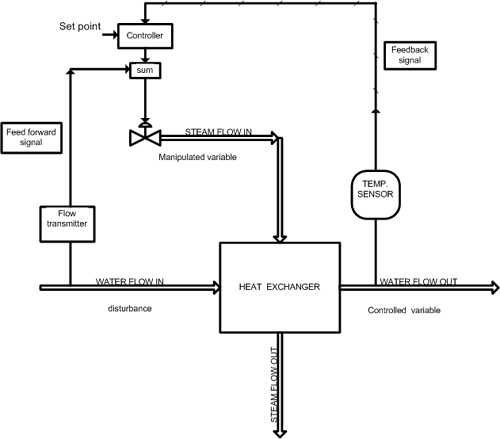

จากรูปที่ 4 แสดง Feed Forward Control
Water Temperature Outlet     = Controlled Variable
Steam Flow Rate (Inlet)          = Manipulated Variable
Water Flow Rate (Inlet)           = Disturbance

.

รูปที่ 4 แสดง Feed Forward Control

.
4. Feedback Control Loop

ระบบควบคุมส่วนใหญ่จะอาศัยหลักการของ Feedback Control Loop ในการควบคุมแบบนี้ เราจะใช้ Sensor เป็นตัววัดค่า Controlled Variable และส่งข้อมูลให้กับ Controller โดยมี Comparator ซึ่งเป็นส่วนหนึ่งใน Controller จะทำการเปรียบเทียบสัญญาณ Controlled Variable นี้กับ Set Point ความแตกต่างที่ได้จากค่าทั้งสองจะเรียกว่า Error หรือ Deviation

.

จากนั้น Controller จะนำค่า Error Signal ไปเป็นตัวกำหนดขนาด และทิศทางการเปลี่ยนแปลงของ Final Control Element เช่น Control Valve, Damper เป็นต้น เพื่อทำการเปลี่ยนค่า Manipulated Variable

.

ค่า Controlled Variable หรือ Measured Variable (Water Temperature: Out) จะถูกวัดโดย Sensor แล้วส่งค่ากลับมาที่ Controller จากนั้น Controller จะส่งสัญญาณที่ผ่านการประมวลผลแล้ว ตาม Control Mode เพื่อทำการปรับแต่ง Manipulated Variable (Steam Flow: In) เพื่อรักษาค่า Controlled Variable ให้ได้ค่าตามที่ต้องการ (Set Point) อยู่ตลอดเวลา จากการทำงานลักษณะนี้เราจึงเรียบระบบนี้ว่า Feedback Control Loop หรือ Closed Loop Control ตามรูป

.

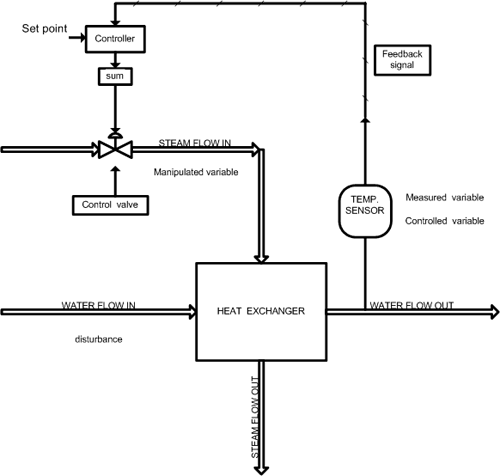

รูปที่ 5 รูปแสดง Feedback Control Loop

.

จากรูปที่ 5 เป็นตัวอย่างของ Feedback Control Loop ถ้าอุณหภูมิของน้ำร้อนที่วัดมาสูงกว่าค่า Set Point, Controller จะส่งสัญญาณไปหรี่ Control Valve ลด Steam Flow Rate ทำให้อุณหภูมิของน้ำร้อนลดลง กลับเข้าหา Set Point

.

ในทางกลับกัน ถ้าอุณหภูมิของน้ำร้อนที่วัดมาได้ต่ำกว่าค่า Set Point Controller ก็จะส่งสัญญาณไปเปิดวาล์วเพิ่มขึ้น เพื่อเพิ่มปริมาณไอน้ำ ทำให้อุณหภูมิของน้ำร้อนเพิ่มขึ้น เป็นเช่นนี้สลับไปมา

.

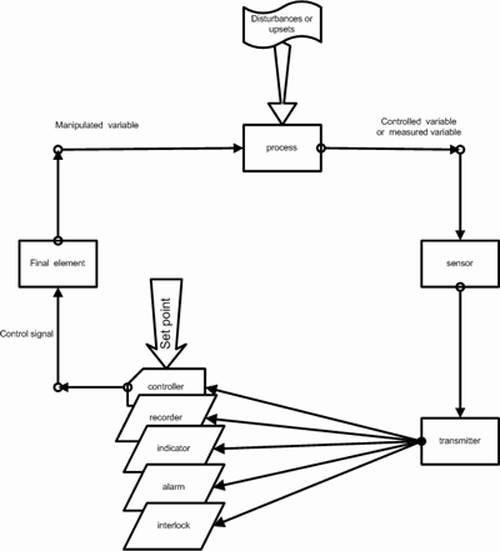

รูปที่ 6 รูปแสดง Basic Control Loop

.

ในเรื่องต่อไปจะเป็นการกล่าวถึงอุปกรณ์วัดคุมหรือที่เรียกกันว่า Instrument ซึ่งถือว่าเป็น Primary Element or Primary Device ที่จำเป็นของระบบควบคุมที่ขาดไม่ได้ มิฉะนั้นแล้ว Control System ก็ไม่สมบูรณ์และไม่สามารถใช้งานในลักษณะ Automatic Control ได้
สามารถศึกษาข้อมูลข่าสารใหม่ ๆ เพิ่มเติมได้เว็บไซต์เหล่านี้ ได้แก่

.

http://www.control.com
http://www.softintegration.com/webservices/control/
http://www.manufacturing.net
http://www.jashaw.com
เป็นต้น
หรือ Search คำว่า PID CONTROL,   PROCESS CONTROL ท่านจะเจอรายชื่อเว็บไซต์จำนวนมากที่สามารถหาข้อมูลเพิ่มเติมได้ สำหรับเว็บไซต์ดี ๆ ที่น่าสนใจ คราวหน้าจะหามาฝากให้อีก สวัสดีครับ
