การคำนวณการลดความร้อนรับเข้าสู่ตัวบ้านผ่านกระจกสองชั้น

ความร้อนจากรังสีของดวงอาทิตย์เป็นสาเหตุสำคัญให้อาคารบ้านเรือนมีความร้อนเข้าสู่ภายในและเกิดความไม่สบายในการพักอาศัย การใช้กระจกสองชั้นเพื่อลดความร้อนและให้เกิดความถ่ายเทของอากาศก็เป็นอีกวิธีหนึ่งที่ช่วยให้ความร้อนที่เข้ามาได้มีการระบายออกและมีอากาศหมุนเวียนที่ดีขึ้นจริงหรือ พิสูจน์ได้จากการคำนวณ

อ.ดร.วิทยา พวงสมบัติ
สาขาวิชาวิศวกรรมเครื่องกล คณะวิศวกรรมศาสตร์ มหาวิทยาลัยเกษมบัณฑิต

.

.

ความร้อนจากรังสีของดวงอาทิตย์เป็นสาเหตุสำคัญให้อาคารบ้านเรือนมีความร้อนเข้าสู่ภายในและเกิดความไม่สบายในการพักอาศัย การใช้กระจกสองชั้นเพื่อลดความร้อนและให้เกิดความถ่ายเทของอากาศก็เป็นอีกวิธีหนึ่งที่ช่วยให้ความร้อนที่เข้ามาได้มีการระบายออกและมีอากาศหมุนเวียนที่ดีขึ้นจริงหรือ พิสูจน์ได้จากการคำนวณ

.

ปัญหาความสบายภายในบ้านพักอาศัยเขตร้อนชื้นส่วนใหญ่ คือปริมาณความร้อนจากการแผ่รังสีจากดวงอาทิตย์ในแต่ละวันที่เข้าสู่ภายในบ้านพักอาศัยเกือบตลอดทั้งปี ทั้งทางด้านหลังคา ผนัง หน้าต่าง และส่วนอื่นที่ได้รับรังสีจากดวงอาทิตย์ ดังนั้นเพื่อสนองต่อความสบายของมนุษย์จึงได้นำการใช้พลังงานเชิงพาณิชย์ผ่านเครื่องจักรกลทางไฟฟ้า

.

เช่น พัดลม เครื่องปรับอากาศ มาใช้ปรับสภาวะภายในบ้านพักอาศัยให้เหมาะสม ซึ่งทำให้เกิดการสิ้นเปลืองพลังงานเชิงพาณิชย์เป็นจำนวนมาก โดยเฉพาะอย่างยิ่งประเทศที่ต้องนำเข้าพลังงานเชิงพาณิชย์จะส่งผลให้เกิดการขาดดุลการค้า อีกทั้งยังก่อให้เกิดปัญหาทางด้านมลภาวะต่อสิ่งแวดล้อมเนื่องจากผลของการใช้หรือเปลี่ยนรูปแบบของพลังงาน

.

แต่แนวทางหนึ่งที่ใช้ในการลดปริมาณความร้อนจากรังสีอาทิตย์ที่เข้าสู่บ้านพักอาศัยเพื่อให้เกิดความสบายแบบประหยัดพลังงาน คือ การประยุกต์ใช้หลักการของตัวเก็บรังสีอาทิตย์กับหลังคาและผนัง ซึ่งจะทำให้ค่าการถ่ายเทความร้อนต่ำลง อีกทั้งยังทำให้เกิดการระบายอากาศแบบธรรมชาติภายในบ้านพักอาศัย โดยที่ผลลัพธ์นี้เกิดจากการออกแบบรูปร่างหลังคา และผนังให้เหมาะสม คือ มีส่วนด้านนอก ช่องอากาศ ส่วนด้านในของทั้งผนังและหลังคา

.

รวมทั้งจัดช่องทางเข้าของอากาศที่ส่วนด้านใน และช่องทางออกของอากาศที่ส่วนด้านนอกของทั้งหลังคา และผนัง เพื่ออาศัยอิทธิพลของแรงลอยตัวของอากาศที่อยู่ภายในช่องอากาศนี้เหนี่ยวนำให้เกิดการไหลเวียนของอากาศภายหลังจากรังสีอาทิตย์ตกกระทบหลังคาและผนัง หรือกล่าวได้ว่าเมื่อรังสีอาทิตย์ตกกระทบผิวหลังคา และผนังที่ประยุกต์ใช้หลักการของตัวเก็บรังสีอาทิตย์ซึ่งจะทำให้อุณหภูมิผิวสูงขึ้น และอากาศภายในช่องที่สัมผัสกับผิวร้อนนี้ จะมีอุณหภูมิสูงขึ้นจึงให้ความหนาแน่นของอากาศซึ่งแปรผกผันกับอุณหภูมิมีค่าต่ำลง

.

ดังนั้นอากาศภายในช่องว่างอากาศจึงลอยตัวสูงขึ้น และไหลออกสู่ช่องทางออกที่ส่วนด้านนอกหลังคาและผนัง จึงทำให้เกิดการเหนี่ยวนำให้อากาศภายในห้องที่มีอุณหภูมิต่ำกว่าไหลเข้าสู่ช่องว่างอากาศทางส่วนด้านในทั้งของหลังคาและผนัง ดังนั้นตราบใดที่ผลของแรงลอยตัวของอากาศภายในช่องว่างยังดำเนินอย่างต่อเนื่อง ก็จะทำให้เกิดการระบายอากาศตามธรรมชาติ และจากผลลัพธ์นี้จึงทำให้ปริมาณความร้อนที่ถ่ายเทผ่านผนังและหลังคา

.

เนื่องจากอิทธิพลของรังสีอาทิตย์เข้าสู่ภายในบ้านลดลง เพราะอากาศที่ระบายออกไปผ่านช่องว่างจะพาความร้อนส่วนหนึ่งจากผิวที่มีอุณหภูมิสูงถ่ายเทออกไป จึงส่งผลให้ช่องอากาศนี้ทำหน้าที่เป็นฉนวนกันความร้อนที่จะเข้าสู่อาคารอีกชั้นหนึ่ง และจากผลของการระบายอากาศแบบธรรมชาติภายในบ้านพักอาศัยจึงทำให้ผู้ที่อยู่ภายในบ้านพักอาศัยรู้สึกสบาย เพราะเกิดการแทนที่อากาศภายในซึ่งเป็นการระบายอากาศเพื่อสุขภาพของผู้พักอาศัย

.

รวมทั้งผลจากความเร็วของอากาศที่เคลื่อนที่ภายในบ้าน หน้าต่างกระจก เป็นส่วนประกอบที่สำคัญของบ้านหรืออาคารที่เป็นทางผ่านของลม ความร้อน และแสงสว่าง ที่เข้าสู่บ้านหรืออาคารได้ จึงได้รับความนิยมมากในการติดตั้งสำหรับบ้านพัก และอาคาร เนื่องจากทำให้ผู้อาศัยสามารถเห็นทัศนียภาพภายนอกบ้านพักอาศัย นอกจากนี้ ยังสามารถติดตั้งง่าย รวดเร็ว และสะดวกกว่าการก่อผนังทึบด้วยคอนกรีต

.

ปัจจุบันจึงมีการพัฒนาหน้าต่างกระจกให้มีความสวยงาม ทันสมัยและประหยัดพลังงาน สามารถป้องกันความร้อนได้ดี และยอมให้แสงผ่านเข้ามา ได้มากเพื่อการนำไปใช้ประโยชน์ได้ โดยรูปแบบของหน้าต่างกระจกสองชั้น จะทำการดัดแปลงจากกระจกชั้นเดียวให้เป็นหน้าต่างกระจกสองชั้นซึ่งจะเกิดช่องว่างระหว่างกระจก แล้วจะทำการเจาะช่องเปิดระบายอากาศด้านบนที่กระจกชั้นนอก และเจาะช่องเปิดระบายอากาศด้านล่างที่กระจกชั้นใน

.

ซึ่งหลักการระบายอากาศของกระจกสองชั้นก็คือ เมื่อแสงอาทิตย์ตกกระทบที่พื้นผิวของกระจกด้านนอก ซึ่งเกิดการแผ่รังสีความร้อน และจะส่งผ่านความร้อนผ่านกระจกชั้นนอก ถ่ายเทความร้อนให้กับอากาศในช่องว่าง และเมื่ออากาศได้รับความร้อน ทำให้ความหนาแน่นของอากาศจะลดลง อากาศสามารถลอยตัวสูงขึ้น ซึ่งจะเกิดการพาความร้อนแบบธรรมชาติระหว่างกระจกสองชั้น โดยจะนำพาอากาศร้อนไหลออกสู่ช่องเปิดด้านบน

.

เนื่องจากอากาศจะไม่สามารถเกิดช่องว่างอากาศได้ จึงมีการไหลของอากาศในห้องเข้าสู่ช่องเปิดด้านล่างเข้าแทนที่อากาศในช่องว่างระหว่างกระจกเกิดเป็นระบบระบายอากาศแบบธรรมชาติ ทำให้อากาศเกิดการไหลเวียนหรือเกิดการถ่ายเทของอากาศเกิดขึ้น ทำให้สามารถลดความร้อนที่จะผ่านหน้าต่างกระจกสองชั้นเข้าสู่ภายในห้องได้ และยังสามารถลดอุณหภูมิภายในห้องซึ่งเกิดจากการไหลเวียนของอากาศ ดังแสดงในรูปที่ 1

.

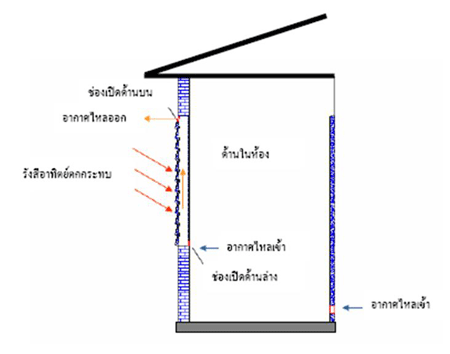

รูปที่ 1 รูปการระบายอากาศของห้องที่ติดตั้งหน้าต่างกระจกสองชั้น

.

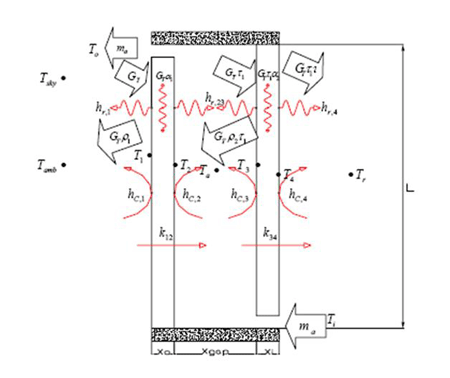

รูปที่ 2 รูปการถ่ายเทความร้อนต่างๆ ของหน้าต่างกระจกสองชั้นระบายอากาศ

.

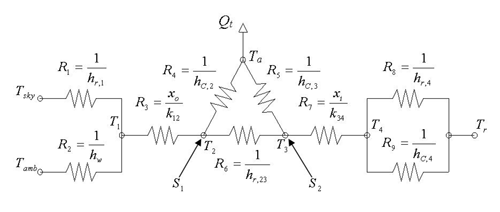

รูปที่ 3 รูปวงจรความต้านทานทางความร้อนของหน้าต่างกระจกสองชั้นระบายอากาศ

.
การกระจายความร้อนของกระจกสองชั้นระบายอากาศ

สำหรับการวางกระจกในแนวตั้งฉาก ซึ่งสามารถสมดุลสมการพลังงานอย่างง่าย ถือว่าระหว่างการนำความร้อนในกระจก และการถ่ายความร้อนด้วยการพาความร้อนแบบธรรมชาติไปกับการเคลื่อนที่ของอากาศ สำหรับทางด้านกระจกที่สัมผัสกับอากาศแวดล้อม จะทำให้มีการเคลื่อนที่ของอากาศระหว่างแผ่นกระจกสองชั้นและของอากาศในห้องจะสามารถสมดุลสมการพลังงานที่เหมาะสม ซึ่งเกี่ยวข้องกับกระจกสองชั้นกับสภาวะแวดล้อม ซึ่งบ่งบอกถึงการดูดกลืนพลังงานแสงอาทิตย์บนผิวของกระจก การถ่ายเทความร้อนโดยการพาความร้อน การแผ่รังสี การถ่ายเทความร้อนด้วยการนำความร้อนจะผ่านทะลุกระจก และการเก็บสะสมพลังงาน

.
การเคลื่อนที่ของอากาศ

ช่องอากาศแบ่งออกเป็นส่วนของทางเข้า โดยส่วนแรกคืออุณหภูมิทางเข้าของอากาศ จะเท่ากับอุณหภูมิในห้อง และส่วนที่สองคืออุณหภูมิทางออกของอากาศทางด้านนอกห้องซึ่งจะเชื่อมต่อกันด้วยช่องทางการไหลของอากาศ ซึ่งสามารถคำนวณในรูปอัตราไหลเชิงปริมาตรของอากาศที่เหนี่ยวนำระหว่างกระจกสองชั้นระบายอากาศ สามารถคำนวณโดยใช้สมการ ดังนี้ [1]

.
                                                                   (1)
.
เมื่อ     =  อัตราไหลเชิงปริมาตรของอากาศ, (m3/s)
       To  = อุณหภูมิของอากาศที่ทางออกช่องเปิด, (K)
       Ti   = อุณหภูมิของอากาศที่ทางเข้าช่องเปิด, (K)
       AR  = อัตราส่วนพื้นที่หน้าตัดของทางออกต่อทางเข้า,
       AC  = พื้นที่หน้าตัดการไหลของอากาศ, (m2)
                             =        (2)
       Cd  =  สัมประสิทธิ์การปล่อยออกของช่องเปิด
        S   =  ระยะห่างของช่องว่างอากาศระหว่างกระจกสองชั้น , (m)
        W  =  ความกว้างของกระจก, (m)
         L  =   ความสูงของกระจก, (m)
      ACH = อัตราการเปลี่ยนอากาศ, (1/hr)
           = ปริมาตรของห้อง, (m3)
.
การถ่ายเทความร้อน
สัมประสิทธิ์การถ่ายเทความร้อนรวม
                        (3)
.
ความร้อนที่สูญเสียรวม
                   (4)
.
ปริมาณรังสีอาทิตย์ที่ถูกดูดกลืนด้วยกระจกสองชั้น
สำหรับกระจกชั้นนอก
สำหรับกระจกชั้นใน
.
ดังนั้นอัตราการถ่ายเทความร้อนที่ถ่ายเทออกที่ทางช่องเปิด ที่ทางออกของกระจกชั้นนอกคือ
                                       (5)
                             (6)
.
เมื่อ     GT =   ค่าความเข้มรังสีอาทิตย์รวม, (W/m2)
          A   = พื้นที่พื้นผิวของกระจก, (m2)
          T = ค่าการส่งผ่านรังสี
      a1,a2 = ค่าการดูดกลืนความร้อน
.
ประสิทธิภาพการระบายอากาศของหน้าต่างกระจกสองชั้น
จากอัตราการไหลของอากาศเชิงมวล
                                       (7)
เมื่อ      GQ = ความหนาแน่นของอากาศในช่องว่างระหว่างกระจกสองชั้น , (kg/m3)
.
ประสิทธิภาพการระบายอากาศของหน้าต่างกระจกสองชั้น คือ
                                       (8)
เมื่อ       G= ค่าความเข้มรังสีอาทิตย์รวม, (W/m2)
           Cp   = ความจุความร้อนจำเพาะของอากาศ,
             S  = ระยะห่างระหว่างกระจกสองชั้น, (m)
             L  = ความสูงของกระจก, (m)
.

ตัวอย่างการคำนวณ หน้าต่างกระจกสองชั้นบานหนึ่งดังแสดงในรูปที่ 2 มีข้อมูลต่างๆ ดังแสดงในโจทย์ด้านล่าง จงหาประสิทธิภาพของการระบายอากาศผ่านหน้าต่างกระจกสองชั้น

อุณหภูมิที่ทางเข้าของช่องเปิด     Ti  = 35 oC  = 308 K
อุณหภูมิที่ทางออกของช่องเปิด   To = 36 oC   = 309 K
ค่าความเข้มรังสีอาทิตย์รวม       GT  = 500 W/m2
ค่าความต้านทานความร้อนรวม   Rtot = 0.60 m2. K/ W
.
ขนาด และคุณสมบัติของกระจกชั้นใน และชั้นนอก

กระจกชนิด FL 12 CLEAR GLASS
ขนาดกระจก (SxL)                       = 0.9  1.07 m
ขนาดช่องว่างระหว่างกระจก (W )     = 0.065 m
ความหนากระจก ()                  = 6 mm = 0.006 m
ค่าการดูดกลืน ()                   = 0.13
ค่าการส่งผ่านรังสี ()                = 0.8

.
สัมประสิทธิ์การการถ่ายเทความร้อนรวม จาก สมการ (3) ได้
.
ความร้อนที่สูญเสียรวมคำนวณจาก
.

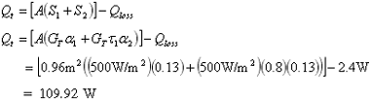

ดังนั้น ความร้อนที่ถูกถ่ายเทออกไป คำนวณจาก
.
การคำนวณอัตราการไหลเชิงปริมาตรของอากาศผ่านหน้าต่างกระจกสองชั้น
จากสมการ (1)
.
คำนวณหาพื้นที่หน้าตัดการไหลของอากาศ
   Ac =  W×S
       =  0.9m×0.065m
       =  0.06  m²
.
คำนวณหาอัตราส่วนพื้นที่หน้าตัดของทางออกต่อทางเข้าของหน้าต่างกระจกสองชั้น
.
แทนค่าในสมการ (1)
.
การคำนวณประสิทธิภาพการระบายอากาศของหน้าต่างกระจกสองชั้น

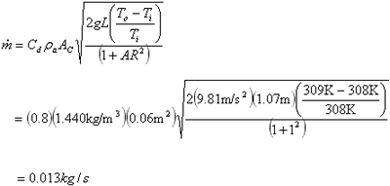

จาก สมการ (7) คำนวณอัตราการไหลของอากาศเชิงมวล
.
ดังนั้น ประสิทธิภาพการระบายอากาศของหน้าต่างกระจกสองชั้น คือ
.

จากวิธีการคำนวณจะเห็นได้ว่า เมื่อใช้หน้าต่างกระจกสองชั้นจะทำให้การถ่ายเทความร้อนผ่านกรอบอาคารเข้าสู่ภายในบ้านมีค่าน้อยลง เนื่องจากมีการระบายอากาศผ่านหน้าต่างกระจกสองชั้น และยังสามารถนำวิธีการดังกล่าวไปใช้ร่วมกับส่วนอื่นๆ ของกรอบอาคารเพื่อลดความร้อนรับเข้าสู่ตัวบ้านได้

.
เอกสารอ้างอิง

• John A. Duffie and William A. Beckman, "Solar Engineering of Thermal Processes," John Wiley & Sons. Inc., 1980.
• Awbi., H.B., 1994, "Design Considerations For Naturally Ventilated Building," Renewable Energy, Vol.5, Part II, pp. 1081-1090
• ไพฑูรย์ มีศิลป์ และ คณะ, 2550, "การลดความร้อนเข้าสู่ตัวอาคารโดยการระบายอากาศแบบธรรมชาติผ่านหน้าต่างกระจกสองชั้น," ปริญญานิพนธ์, สาขาวิชาวิศวกรรมเครื่องกล คณะวิศวกรรมศาสตร์ มหาวิทยาลัยเกษมบัณฑิต

.
