การผลิตและการออกแบบงานโลหะทางวิศวกรรม

การขึ้นรูปงานโลหะทางวิศวกรรมสามารถแบ่งลักษณะงานออกได้ 2 รูปแบบ คือ การขึ้นรูปร้อนและการขึ้นรูปเย็น และมีกระบวนการขึ้นรูปหลายรูปแบบ ได้แก่ การรีด, การกดอัด, การดึง, การตัดเฉือนและการขึ้นรูปลึก, การหมุนขึ้นรูป, การดัด และการตี ซึ่งแต่ละวิธีจะได้ชิ้นงานที่มีรูปทรงและคุณสมบัติแตกต่างตามความต้องการในการผลิต

ผศ.วีระพงษ์ กาญจนวงศ์กุล
สาขาวิชาวิศวกรรมเครื่องกล คณะวิศวกรรมศาสตร์ มหาวิทยาลัยเอเชียอาคเนย์

.

.

การขึ้นรูปงานโลหะทางวิศวกรรมสามารถแบ่งลักษณะงานออกได้ 2 รูปแบบ คือ การขึ้นรูปร้อนและการขึ้นรูปเย็น และมีกระบวนการขึ้นรูปหลายรูปแบบ ได้แก่ การรีด, การกดอัด, การดึง, การตัดเฉือนและการขึ้นรูปลึก, การหมุนขึ้นรูป, การดัด และการตี ซึ่งแต่ละวิธีจะได้ชิ้นงานที่มีรูปทรงและคุณสมบัติแตกต่างตามความต้องการในการผลิต

.

คุณลักษณะการเปลี่ยนรูปถาวร (Plastic Deformation) เป็นการเปลี่ยนรูปที่ไม่สามารถกลับคืนไปสู่สภาพเดิมได้และค่าสูงกว่าช่วงยืดหยุ่น สำหรับวัสดุที่เป็นโลหะส่วนมากจะแสดงคุณสมบัติต่อเมื่อถูกกระทำให้เกิดการเปลี่ยนรูปถาวร ซึ่งการเปลี่ยนรูปของโลหะนี้มีความเป็นไปได้ที่ต้องได้รับภาระปริมาณสูงหรือได้รับความร้อน หลังจากนั้นให้ภาระอีกเพียงเล็กน้อยวัสดุจะเกิดการเปลี่ยนรูปตามมาภายหลัง

.

ดังนั้นการเปลี่ยนรูปของวัสดุ ดังเช่น โลหะ จะเกิดการเคลื่อนที่ของอะตอมที่ได้รับผลมาจากการผลิตหรือการทดสอบทางกล ซึ่งวัสดุจะเกิดลักษณะรอยเลื่อนที่เรียกว่า การไถล โดยสามารถสังเกตได้จากพฤติกรรมการไหลตัวในสถานะของแข็งซึ่งขึ้นอยู่กับทิศทางของภาระและลักษณะของแต่ละการผลิตที่กระทำกับโลหะนั้นๆ สำหรับการผลิตที่เกี่ยวข้องโดยทั่วไปสามารถจำแนกลักษณะงานออกเป็น 2 กลุ่ม คือ งานขึ้นรูปร้อน (Hot Working) และงานขึ้นรูปเย็น (Cold Working) และในที่นี้จะขอกล่าวเฉพาะเนื้อหาหลักเท่านั้น

.
1. การเปลี่ยนรูปวัสดุโดยการรีด

การรีด (Rolling) เป็นการผลิตวัสดุที่เป็นโลหะถูกกดระหว่างการหมุนของชุดลูกกลิ้งเพื่อต้องการลดพื้นที่หน้าตัด ดังรูปที่ 1 จากที่ได้กล่าวมาแล้ว การผลิตนี้มักใช้กับงานโลหะเนื่องจากต้นทุนต่ำ ผลผลิตสูง และสามารถทำให้หน้าตัดคงที่ตลอดความยาวได้สำหรับรูปทรงของหน้าตัดหลายรูปแบบและไม่ซับซ้อนมาก ดังเช่น ตัวไอ (I) ตัวที (T) และตัวแอล (L) เป็นต้น นอกจากนี้ยังสามารถทำการผลิตรูปทรงของหน้าตัดรางของล้อรถไฟได้โดยผ่านการรีดเฉพาะส่วนเท่านั้น

.

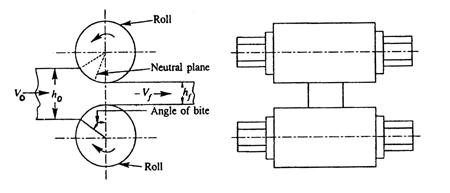

รูปที่ 1 การรีดวัสดุที่เป็นโลหะระหว่างการหมุนของชุดลูกกลิ้ง

.

โดยปกติการรีดเป็นงานขึ้นรูปร้อนไม่ใช่เป็นงานเฉพาะของการรีดเย็นเท่านั้น หลักการรีดเริ่มจากป้อนวัสดุที่เป็นโลหะเข้าไปสัมผัสกับชุดลูกกลิ้งและโลหะจะถูกดึงเข้าไปยังชุดลูกกลิ้งโดยอาศัยความเสียดทาน จากนั้นโลหะจะถูกกดเพื่อให้ได้รูปทรงสุดท้ายตามที่ต้องการ ความหนาของโลหะจะได้ขนาดกำหนดอยู่ภายในชุดลูกกลิ้งโดยขึ้นอยู่กับความหยาบของผิวลูกกลิ้ง สำหรับชุดลูกกลิ้งที่ผิวหยาบจะสามารถทำการลดขนาดได้มากกว่าชุดลูกกลิ้งที่ผิวละเอียด

.

การลดขนาดดังกล่าวนี้ได้จากการออกแบบชุดลูกกลิ้งที่มุมของรอยกด (Angle of Bite) แสดงดังรูปที่ 1 โดยขึ้นอยู่กับรูปแบบของการรีดและสภาวะของชุดลูกกลิ้งตามตารางที่ 1 ปริมาตรของโลหะขาเข้า (Entrance) เท่ากับปริมาตรของโลหะขาออก (Exit) เนื่องจากพื้นที่หน้าตัดที่ได้ลดลง ความเร็วขาออกจะสูงกว่าความเร็วขาเข้า และระหว่างช่วงขาเข้ากับขาออก ความเร็วของโลหะจะเปลี่ยนแปลงอย่างต่อเนื่องขณะที่ความเร็วของลูกกลิ้งยังรักษาสภาวะคงที่ไว้ได้ และในขณะที่สัมผัสความเร็วของโลหะและชุดลูกกลิ้งจะเท่ากันที่เส้นระนาบนิวทรัล (Neutral Plane) ดังรูปที่ 1

.

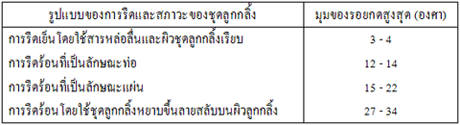

ตารางที่ 1 ค่ามุมของรอยกดสำหรับรูปแบบของการรีดและสภาวะของชุดลูกกลิ้ง

.

ความดันบนชุดลูกกลิ้งจะค่อยๆ เพิ่มขึ้นจากทางขาเข้าไปยังจุดนิวทรัล (Neutral Point) ซึ่งเป็นจุดที่ความดันสูงสุดและความดันจะลดลงไปจนถึงทางขาออก แรงสามารถแยกได้เป็นสองส่วนกระทำบนชุดลูกกลิ้ง โดยได้จากการคูณของค่าความดันเฉลี่ยกับพื้นที่สัมผัสทั้งหมด ความดันเฉลี่ยของลูกกลิ้งสามารถลดลงได้เนื่องจากความดันสูงสุดซึ่งเป็นฟังก์ชันของความยาวสัมผัส ดังนั้นการลดลงของความยาวสัมผัสจะทำให้แรงเสียดทานลดลงและเป็นไปได้ว่าแรงที่กระทำบนชุดลูกกลิ้งลดลงด้วย

.

การกำหนดแนวการรีดของชุดลูกกลิ้งในเครื่องจักรกล เรียกว่า ฐานการรีด (Rolling Stand) โดยขึ้นอยู่กับการประยุกต์ใช้งานแต่ละรูปแบบแสดงดังรูปที่ 2 (a, b, c, d และ e) ซึ่งแต่ละชื่อที่กำหนดขึ้นโดยทั่วไปกำหนดจากจำนวนของชุดลูกกลิ้งที่ใช้งาน

.

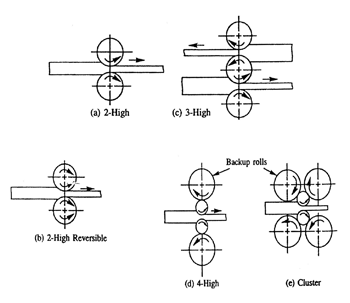

รูปที่ 2 แนวและทิศทางการรีดของชุดลูกกลิ้งแบบต่างๆ

.

จากรูปที่ 2 (a) เป็นแบบธรรมดาที่สุดและชุดลูกกลิ้งเคลื่อนที่ได้ทิศทางเดียวเท่านั้น รูปที่ 2 (b) ทิศทางการหมุนของลูกกลิ้งสามารถกลับไปมาได้และใช้งานเฉพาะกับการลดขนาดลำเลียงของโลหะที่ร้อนในระหว่างการรีดที่ต้องการจำนวนครั้งของการรีดมากกว่าหนึ่งครั้ง สำหรับการรีดแบบนี้จะมีราคาสูงกว่าเมื่อเทียบกับการรีดแบบธรรมดาเนื่องจากทิศทางการเคลื่อนที่สามารถกลับไปมาได้ รูปที่ 2 (c) การหมุนของลูกกลิ้งนี้เป็นแบบต่อเนื่องสองทิศทางในหนึ่งครั้งการรีดโดยไม่สามารถเคลื่อนที่กลับไปมาได้

.

ภายหลังเมื่อโลหะเคลื่อนที่ผ่านไปส่วนปลายของโลหะจะเคลื่อนที่เข้าไปยังชุดลูกกลิ้งของชุดต่อไป รูปที่ 2 (d) เป็นแบบที่มีชุดลูกกลิ้งสองชุดซ้อนกันโดยลูกกลิ้งที่อยู่ส่วนหลังจะกดไปยังลูกกลิ้งส่วนหน้าที่สัมผัสกับโลหะ และรูปที่ 2 (e) ลูกกลิ้งที่อยู่ส่วนหลังจะสามารถกดไปยังลูกกลิ้งส่วนหน้าได้ดีกว่าแบบรูปที่ 2 (d) และจากรูปที่ 3 (Planetary Rolling Mill) การรีดแบบนี้เหมาะกับความต้องการที่จะลดขนาดมากๆ และขนาดที่ได้ค่อนข้างคงที่

.

รูปที่ 3 แนวและทิศทางการรีดของชุดลูกกลิ้งแบบล้อล้อมรอบ (IDLE)

.

เนื่องจากรูปทรงสำเร็จไม่สามารถทำการรีดได้เพียงครั้งเดียว ดังนั้นเครื่องจักรกลจึงต้องทำการรีดหลายครั้ง และโดยทั่วไปต้องใช้แรงดึงที่คงที่ในระหว่างการทำงานเพื่อควบคุมขนาดความหนาให้มีความใกล้เคียงกัน สำหรับเหล็กกล้าที่ได้จากเตาถลุงหรือจากการนำไปหลอมใหม่อีกครั้งหนึ่ง วัสดุที่ได้จะเกิดเป็นแท่งเหล็ก (Ingot) ซึ่งมีพื้นที่หน้าตัดขนาด 600 x 600 mm และเมื่อนำไปผ่านการผลิตในเครื่องจักรกลจะได้เป็นรูปทรงที่เปลี่ยนไปจากเดิม เรียกว่า แท่งเหล็กใหญ่ (Bloom) แท่งเหล็กแบน (Slab) และแท่งเหล็กเล็ก (Billet) ตามลำดับ แสดงดังตารางที่ 2 .

.

ตารางที่ 2 รูปทรงและพื้นที่หน้าตัดของแท่งเหล็กที่ผ่านกรรมวิธีผลิตในเครื่องจักรกล

.

สำหรับรูปทรงของแท่งเหล็กที่ผลิตได้จากเครื่องจักรกล โดยทั่วไปจะผลิตตามแนวและทิศทางการรีดของชุดลูกกลิ้ง ดังรูปที่ 2 (b) และสำหรับแท่งเหล็กที่ได้จากการหล่อโดยปกติมักจะเกิดความบกพร่องดังเช่น โพรงจากการหดตัว (Shrinkage Cavity หรือที่เรียกว่า Pipe)      โพรงอากาศ (Blow Hole) และสแลก (Slag) ตกค้างอยู่ภายในแท่งเหล็ก เป็นต้น ซึ่งเมื่อนำแท่งเหล็กนี้ผ่านการรีดจะสามารถช่วยลดข้อบกพร่องของแท่งเหล็กสำเร็จได้ส่วนหนึ่ง

.

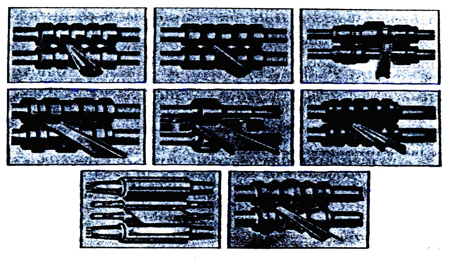

รูปที่ 4 รูปทรงของแท่งเหล็กที่ผ่านการรีดจากชุดลูกกลิ้ง

.

จากรูปที่ 4 เป็นรูปทรงของแท่งเหล็กที่ผ่านการรีดจากชุดลูกกลิ้ง สำหรับการรีดโดยทั่วไปลูกกลิ้งใช้งานผลิตจากวัสดุที่เป็นเหล็กหล่อผ่านการหล่อเย็น เหล็กกล้าหล่อ และเหล็กกล้าผสม ซึ่งค่าความแข็งของชุดลูกกลิ้งอยู่ในช่วง 150 ถึง 250 BHN (อ่อน), 250 ถึง 400 BHN (กึ่งแข็ง) และ 400 ถึง 600 BHN (แข็ง) ตามลำดับ ในบางครั้งสำหรับการรีดเย็น ผิวของลูกกลิ้งใช้งานอาจทำจากโลหะผสม ดังเช่น ทังสเตนคาร์ไบด์ โดยมีค่าความแข็งสูงมากและอยู่ในช่วง 600 ถึง 800 BHN

.
ความสัมพันธ์ทางวิศวกรรมสำหรับการรีด

รูปที่ 5 ภาระที่กระทำในระหว่างการรีด

.

จากรูปที่ 5 พิจารณาแผ่นโลหะ ซึ่งมีความหนา ho เคลื่อนที่เข้าด้วยความเร็ว Vo ไปยังชุดลูกกลิ้งที่ระนาบขาเข้า XX จากนั้นแผ่นโลหะผ่านช่องว่างของชุดลูกกลิ้งและออกไปยังระนาบขาออก YY โดยความหนาลดลงจากเดิมเป็นความหนา hf การประมาณปริมาตรของโลหะต่อหน่วยเวลาในระหว่างการรีดสามารถคำนวณได้จากสมการ

.
bhoVo      =  bhV    = bhfVf                 .....(1)
.

โดยที่ b คือ ความกว้างของแผ่นโลหะ และ V คือ ความเร็วที่ความหนา h ใดๆ ระหว่างความหนาขาเข้า ho และความหนาขาออก hf ซึ่งความเร็วขาเข้า Vo น้อยกว่าความเร็วขาออก Vf  ที่จุดใดๆ ตามผิวสัมผัสระหว่างลูกกลิ้งและแผ่นโลหะ ความเร็วที่ผิวของลูกกลิ้ง VR จะเท่ากับความเร็วของแผ่นโลหะ ที่จุดดังกล่าวนี้เรียกว่า จุดนิวทรัล (Neutral point) แสดงดังจุด N ซึ่งเป็นจุดที่ไม่มีการไถล (No-Slip Point)

.

ที่จุดใดๆ ตามผิวสัมผัส ดังเช่น จุด A แรงเสียดทานสัมผัส F ระหว่างระนาบขาเข้าและจุดนิวทรัล แผ่นโลหะจะเคลื่อนที่ช้ากว่าผิวของลูกกลิ้ง และทางขาออกที่จุดนิวทรัล แผ่นโลหะจะเคลื่อนที่เร็วกว่าผิวของลูกกลิ้ง ที่จุด A ภาระที่กระทำในแนวดิ่ง ก็คือ Pr (Rolling Load) ซึ่ง Pr นี้เป็นแรงที่กดสัมผัสกับผิวโลหะที่พื้นที่สัมผัสจริง การคำนวณความดันลูกกลิ้งจำเพาะ (Specific Roll Pressure) สมการกำหนดเป็น

.

PRS      =  Pr / AC                          ......(2)
โดยที่ AC คือ พื้นที่สัมผัสจริงและอยู่ระหว่างผิวของโลหะกับลูกกลิ้ง ในที่นี้จะเท่ากับผลคูณของความกว้างแผ่นโลหะ b กับความยาวส่วนโค้งสัมผัส LP ซึ่งได้จากสมการ
LP = [R(ho - hf) – ((ho - hf)2 / 4)] 1/2
    = [R(ho - hf)] 1/2                     .....(3)
ดังนั้น จากสมการ (2) สามารถปรับสมการเป็น
  PRS      =  Pr / b LP                                    .....(4)

.

รูปที่ 6 การกระจายของความดันลูกกลิ้งตามส่วนโค้งสัมผัส

.

จากรูปที่ 6 เป็นการกระจายความดันลูกกลิ้งตามส่วนโค้งสัมผัส โดยความดันนี้จะเพิ่มขึ้นจนถึงจุดสูงสุดที่จุดนิวทรัล จากนั้นจะลดลงตามที่ปรากฏจากจุด A ถึง B สำหรับพื้นที่แรเงานี้ได้แสดงถึงแรงใช้งานเพื่อเอาชนะแรงเสียดทานระหว่างลูกกลิ้งกับแผ่นโลหะ และตามเส้นประ AB นี้แสดงถึงแรงใช้งานเพื่อให้เกิดการเปลี่ยนรูปของโลหะ และจากรูปที่ 5 มุม ระหว่างระนาบขาเข้าและแนวเส้นศูนย์กลางของลูกกลิ้ง เรียกว่า มุมสัมผัส (Angle of Contact) หรือมุมของรอยกด (Angle of Bite) แสดงดังรูปที่ 1 ซึ่งองค์ประกอบตามแนวระดับของแรงตามแนวตั้งฉาก (Normal Force) คือ Pr sin และแรงเสียดทาน (Friction Force) คือ F cos ตามสภาวะขอบเขตสำหรับขาเข้าของโลหะที่เป็นแท่งเหล็กแบนขณะอยู่ในชุดลูกกลิ้งสมการกำหนดเป็น

.
F cos  =     Pr sin
F / Pr  =     sin / cos       =     tan               ......(5)
เมื่อ F = Pr ดังนั้น จากสมการ (5) สามารถปรับสมการเป็น
  =     tan                             .....(6)
.

โดยที่ คือ สัมประสิทธิ์ความเสียดทาน กรณีที่ค่า = 0 การรีดไม่สามารถกระทำได้ แต่ถ้า มากกว่า 0 จะสามารถดึงแท่งเหล็กแบนเข้าไปยังชุดลูกกลิ้งได้ กรณีที่เป็นการรีดร้อนและต้องการลดขนาดมากในช่วงเวลาสั้น ชุดลูกกลิ้งใช้งานจำเป็นต้องขึ้นลายขนานตามแนวแกนของลูกกลิ้งเพื่อเพิ่มประสิทธิผลของค่าสัมประสิทธิ์ความเสียดทาน

.

สำหรับสภาวะความเสียดทานเช่นเดียวกัน เส้นผ่านศูนย์กลางลูกกลิ้งที่มีขนาดใหญ่จะยอมให้แท่งเหล็กแบนที่หนากว่าเข้าไปยังชุดลูกกลิ้งซึ่งมีเส้นผ่านศูนย์กลางลูกกลิ้งที่เล็กได้เพราะว่ามุมจากศูนย์กลางของลูกกลิ้งไปยังระนาบทางขาเข้าเท่ากันยกเว้นความยาวส่วนโค้งสัมผัส จากสมการ (3) ซึ่งสมการเดิมกำหนดเป็น

.

LP = [Rh]1/2                   ......(7)
 โดยที่ h คือ ความหนาที่ลดลง และสามารถกำหนดรูปสมการได้จากมุม tan (h/R)1/2 โดยค่า   tan = (h/R)1/2 ดังนั้นความหนาที่ลดลงสูงสุดคำนวณจากสมการ
(h)max         =      2 R                 .....(8)

.

ตัวอย่างที่ 1 จงคำนวณขนาดความหนาที่ลดลงสูงสุด สำหรับกรณีการรีดเย็นของแท่งเหล็กแบนความหนา 300 mm เมื่อกำหนดค่า ? เท่ากับ 0.08 และขนาดเส้นผ่านศูนย์กลางของลูกกลิ้งเท่ากับ 600 mm และสำหรับกรณีการรีดร้อน จงคำนวณขนาดความหนาที่ลดลงสูงสุดเมื่อกำหนดค่า  เท่ากับ 0.50

.

วิธีทำ กรณีการรีดเย็น
  tan  =
         =      tan- 1 (0.08)
          =      4.6 o
 และ sin        =      Lp / R
          =         [Rh]1/2 / R
  h     =         (sin R)2 / R
          =          [(sin 4.6)(300)]2/300
          =      1.92     mm

.

หรือ สามารถคำนวณได้จากสมการ (8) นั่นคือ
  (h)max         =      2 R
          =         (0.08)2 (300)       =         1.92     mm

.

กรณีการรีดร้อน
  tan  =
         =      tan-1 (0.50)
          =      26.56 o
 และ sin        =      Lp / R
          =         [Rh]1/2/R
  h    =         (sin R)2/R
          =          [(sin 26.56)(300)]2/300
          =      59.97     mm          ตอบ

.

หรือ สามารถคำนวณได้จากสมการ (8) นั่นคือ
  (h)max         =      2 R
          =         (0.50)2 (300)       =         75     mm     ตอบ

.

จากคำตอบกรณีการรีดเย็น เมื่อปรับสมการใหม่และสมการ (8) ค่าความหนาที่ลดลงสูงสุดจะเท่ากัน ขณะที่กรณีการรีดร้อนจากสมการใหม่และสมการ (8) ค่าความหนาที่ลดลงสูงสุดจะไม่เท่ากัน จากการพิจารณาควรใช้สมการ (8) เป็นคำตอบของทั้งสองกรณี

.

สำหรับแรงที่เกิดขึ้นสูงๆ และถ่ายไปยังชิ้นงานโดยผ่านชุดลูกกลิ้งขณะทำการรีด ภายใต้สภาวะของภาระนี้มีการเปลี่ยนรูปช่วงยืดหยุ่นใน 2 ลักษณะ กล่าวคือ ชุดลูกกลิ้งมีแนวโน้มเกิดการดัดตามความยาว เนื่องจากชิ้นงานมีแนวโน้มปริออกขณะที่ชิ้นงานถูกกดบริเวณขอบทั้งสองด้าน และผลจากการยุบตัวของชุดลูกกลิ้งบริเวณผิวสัมผัสกับชิ้นงาน รัศมีส่วนโค้งจะเพิ่มขึ้นจากรัศมี R กลายเป็นรัศมี R การวิเคราะห์สำหรับกรณีนี้ J. H. Hitchcock (1935) ได้นำเสนอการกระจายความดันแบบวงรีโดยใช้ชุดลูกกลิ้งที่ไม่ตายตัว ซึ่งผลจากการวิเคราะห์นี้รัศมีส่วนโค้งจะเพิ่มขึ้นจากรัศมี R กลายเป็นรัศมี R แสดงดังสมการ

.

R = R [1 + (CP/ b(ho - hf))]                            .....(9)
โดยที่ C เท่ากับ 2.16 x 10-11 Pa-1 สำหรับชุดลูกกลิ้งที่ทำจากวัสดุเหล็กกล้า และ P คือ ภาระการรีดที่ขึ้นอยู่กับรัศมีลูกกลิ้งที่เปลี่ยนไป

.
การพิจารณาภาระการรีดอย่างง่าย

สำหรับภาระการรีดจากสมการ (4) กำหนดได้จากความดันลูกกลิ้งจำเพาะกับพื้นที่สัมผัสจริงระหว่างแผ่นโลหะกับชุดลูกกลิ้ง ซึ่งไม่ได้พิจารณาผลจากความเสียดทานที่เกิดขึ้น ในที่นี้ความดันที่กล่าวถึงก็คือ ความเค้นคราก (Yield Stress) หรือความเค้นไหลตัว (Flow Stress, ) ของวัสดุและพื้นที่สัมผัสที่เป็นพื้นที่ฉายของส่วนโค้งสัมผัสกับความกว้างของแผ่นโลหะภายในช่องว่าง ดังนั้นจากสมการ (4) สามารถปรับสมการภาระการรีดได้เป็น

.
Pr  = PRS bLP            =            b(Rh)1/2                        .....(10)

โดยปกติระนาบความเครียด (Plane Strain) จะได้รับอิทธิพลจากความเสียดทานขณะทำการรีด กรณีการกดแท่งเหล็กแบน ระนาบความเครียดขณะที่เกิดเนินความเสียดทาน (Friction Hill) สามารถคำนวณความดันเฉลี่ยจากการเปลี่ยนรูปได้จากสมการ

.

P-RS / - = 1 / Q (eQ - 1)             .....(11)
โดยที่ Q คือ อัตราส่วน LP / h- และ h- คือ ความหนาเฉลี่ยระหว่างทางขาเข้าและขาออกจากชุดลูกกลิ้ง และจากสมการ (4) สามารถปรับสมการภาระการรีดได้เป็น
Pr  = P-RS bLP
โดยที่ LP = [Rh] 1 / 2 และจากสมการ (11) สามารถปรับสมการใหม่จากสมการเดิมได้ นั่นคือ
Pr  = P-RS bLP
     = ¯ [1 / Q (eQ - 1) bLP]

     = [(2 / (3)1/2) ¯ ] [1 / Q (eQ - 1) b(Rh)1/2]            .....(12)
.

แฟคเตอร์ 2 / (3)1/2 เป็นผลเนื่องจากการรีดที่เป็นระนาบความเครียด และจากสมการ (12) ภาระการรีดจะเพิ่มขึ้นตามเส้นผ่านศูนย์กลางลูกกลิ้งและขึ้นอยู่กับสภาวะที่ส่งผลมาจากเนินความเสียดทาน นอกจากนี้ภาระการรีดจะเพิ่มขึ้นด้วยขณะที่แผ่นโลหะเคลื่อนที่เข้าไปยังชุดลูกกลิ้งจนได้แผ่นโลหะที่มีความหนาลดลงจากเดิม

.

ความเสียดทานระหว่างลูกกลิ้งกับผิวโลหะมีความสำคัญอย่างมากในการรีด ซึ่งจะเห็นได้ว่าแรงเนื่องจากความเสียดทานมีความจำเป็นต่อการดึงโลหะเข้าไปยังชุดลูกกลิ้ง อย่างไรก็ตาม จากรูปที่ 6 แสดงให้เห็นว่าภาระการรีดที่เพิ่มขึ้นเป็นผลมาจากแรงเนื่องจากความเสียดทาน และความเสียดทานที่เกิดขึ้นจะอยู่ในเทอม eQ ในสมการ (11) และ (12) ตามลำดับ ผลจากความเสียดทานที่สูงทำให้ภาระการรีดสูงและความเสียดทานจะสูงขึ้น

.

โดยมีแนวโน้มที่จะเกิดการแตกบริเวณขอบ และความเสียดทานจะเปลี่ยนไปจากจุดหนึ่งไปยังอีกจุดหนึ่งตามส่วนโค้งสัมผัสของลูกกลิ้ง ด้วยเหตุที่ความยากต่อการวัดค่าสัมประสิทธิ์ความเสียดทาน ในทางทฤษฎีการรีดจะสมมติค่าสัมประสิทธิ์ความเสียดทานเป็นค่าคงที่ โดยกำหนดค่าสัมประสิทธิ์ความเสียดทานเท่ากับ 0.05 ถึง 0.10 สำหรับกรณีการรีดเย็น และค่าสัมประสิทธิ์ความเสียดทานเท่ากับ 0.20 ถึง 1.0 สำหรับกรณีการรีดร้อน ตามลำดับ

.

ตัวอย่างที่ 2 จงคำนวณภาระการรีดและรัศมีลูกกลิ้งเปลี่ยนไป ถ้าแผ่นเหล็กกล้าผ่านการรีดร้อนที่ 30 เปอร์เซ็นต์ จากความหนาเริ่มต้น 40 mm โดยใช้ลูกกลิ้งขนาดเส้นผ่านศูนย์กลาง 900 mm กำหนดให้ความกว้างของแผ่นเหล็กกล้า 760 mm ค่าสัมประสิทธิ์ความเสียดทานเท่ากับ 0.30 และความเค้น (Flow Stress) เท่ากับ 140 MPa และ 200 MPa ที่ทางขาเข้าและขาออกจากช่องว่างของลูกกลิ้งเนื่องจากผลของความเร็วที่เพิ่มขึ้นจากการรีด

.

วิธีทำ จากอัตราส่วน (ho - hf) /  ho = 0.30
   (40 - hf) / 40 = 0.30
   40 - hf  = (0.30)(40)
 hf = 40 - (0.30)(40)
     = 28       mm
 และ              h = ho - hf
     = 40 - 28
     = 12       mm

.

จากอัตราส่วน  h- = (ho + hf) / 2
     = (40 + 28) / 2
     = 34       mm

.

จากอัตราส่วน  Q  =   LP / h-
     = (0.30)[(450)(12)]1/2 / 34
     = 0.65
      = (140 + 200) / 2
     = 170       MPa
    Pr = [1 / Q (eQ - 1) b(Rh)1/2]
     = (170) [1/0.65 (e0.65 – 1) 0.76 ((0.45)(12))1/2]
     = (170)(0.079)
     = 13.4       MN

.
จากตัวอย่างนี้ ถ้ารัศมีลูกกลิ้งเปลี่ยนไปภายใต้ภาระการรีด นั่นคือ
  R = R [1 + (CP/ b(ho - hf))]
   = (0.45)[1 + ((2.16 x 10-11)(13.4 x 106)) / (0.76)(0.040 – 0.028)]
   = 0.464       m
.

จากรูปที่ 5 จุดนิวทรัลเป็นตำแหน่งส่วนโค้งสัมผัส ซึ่งแรงเนื่องจากความเสียดทานที่เกิดขึ้นจะเปลี่ยนไป โดยจากระนาบทางขาเข้าไปยังจุดนิวทรัล แรงเนื่องจากความเสียดทานจะกระทำในทิศทางเดียวกับการหมุนของลูกกลิ้ง ขณะที่จากระนาบทางขาออกของจุดนิวทรัล แรงเนื่องจากความเสียดทานจะกระทำในทิศทางตรงกันข้าม ถ้าแรงดึงกลับ (Back Tension) ค่อยๆ เกิดขึ้นกับแผ่นโลหะ ซึ่งจากจุดนิวทรัลไปถึงระนาบทางขาออก ภาระการรีดรวมสามารถคำนวณได้จากสมการ

.

MT / b    =       R Pr / b
  Pr        =            MT R                                                                    .....(13)
และ  = MT / Pr R                                                                           ......(14)
โดยที่ MT คือ โมเมนต์บิด และ  คือ ค่าสัมประสิทธิ์ความเสียดทานที่วัดได้จากโมเมนต์บิดและภาระการรีดที่ความเร็วรอบของลูกกลิ้งคงที่ แรงดึงกลับที่เหมาะสมจะนำมาซึ่งที่จุดนิวทรัลไปยังระนาบทางขาออกนี้ทำให้ความเร็วทางขาออกเท่ากับความเร็วผิวของชุดลูกกลิ้งแสดงดังสมการ

.

Vf = Vr = R              (15)
โดยที่  คือ ความเร็วเชิงมุม และ R คือ รัศมีของลูกกลิ้ง ในที่นี้การไถลเคลื่อนที่ไปข้างหน้า (Forward Slip) สามารถแสดงได้ดังสมการ

.

Sf = (Vf - Vr) / Vr
หรือ Sf = 1/4 (r / (1 - r))(1 – ( / 2))2             ......(16)
โดยที่ r คือ (ho - hf) / ho และ คือ มุมสัมผัส, A. Nadai (1939) ได้พัฒนาทฤษฎีการรีดและยอมรับผลการคำนวณค่าแรงดึงจากการกระจายความดันลูกกลิ้งแสดงดังรูปที่ 7

.

รูปที่ 7 ผลของค่าแรงดึงจากการกระจายความดันลูกกลิ้ง

.

จากรูปที่ 7 แสดงให้เห็นว่าทั้งแรงดึงกลับและแรงดึงเคลื่อนไปข้างหน้า (Front and Back Tension) จะอยู่ภายใต้ส่วนโค้งแม้ว่าที่จุดนิวทรัลจะเคลื่อนไปจากเดิมเล็กน้อย กรณีถ้าเกิดแรงดึงกลับเพียงอย่างเดียวที่จุดนิวทรัลจะเคลื่อนไปใกล้กับทางขาออกของลูกกลิ้ง และถ้าแรงดึงกลับสูงขึ้นจุดนิวทรัลจะเคลื่อนไปเกือบถึงทางขาออกของลูกกลิ้ง ซึ่งชุดลูกกลิ้งจะเคลื่อนที่เร็วกว่าแผ่นโลหะและเกิดการไถลบนผิวสัมผัส ในทางตรงกันข้ามถ้าเกิดแรงดึงเคลื่อนไปข้างหน้าเพียงอย่างเดียวที่จุดนิวทรัลนี้จะเคลื่อนไปใกล้กับทางขาเข้าของลูกกลิ้ง

.
2. การเปลี่ยนรูปวัสดุโดยการกดอัด

การกดอัด (Extrusion) เป็นการผลิตที่ซึ่งบังคับโลหะให้อยู่ภายในช่องว่างปิด (Closed Cavity) และต่อจากนั้นยอมให้โลหะไหลออกทางช่องเปิดด้านหนึ่ง ซึ่งจะได้รูปทรงของโลหะตามแบบของทางช่องเปิดที่กำหนด

.

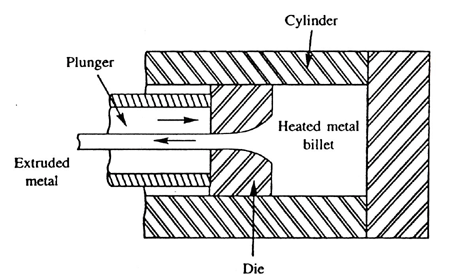

รูปที่ 8 ลักษณะการกดอัดขึ้นรูป

.

การกดอัดขึ้นรูป ดังรูปที่ 8 ประกอบด้วยห้องบรรจุรูปทรงกระบอก (Cylinder) ที่ซึ่งภายในห้องบรรจุโลหะที่ร้อน (Heated Metal Billet) และกระทำด้วยภาระการกดอัด ส่วนปลายด้านหนึ่งทางขวาของห้องบรรจุจะยึดประกอบแบบแผ่นได (Die Plate) คงที่ที่มีช่องเปิด และอีกด้านหนึ่งทางซ้ายก้านกด (Plunger) โลหะจะสัมผัสพอดีกับผนังภายในห้องบรรจุ ผลจากการกดอัดโลหะจะไหลออกทางช่องเปิดของแผ่นไดทำให้ได้รูปทรงของโลหะตามแบบที่กำหนด สำหรับ Dummy Block เป็นแผ่นเหล็กกล้าความหนาประมาณ 40 mm และเส้นผ่านศูนย์กลางอยู่ในช่วง 0.5 ถึง 0.75 โดยเล็กกว่าขนาดห้องบรรจุเล็กน้อยและจำเป็นต้องใช้เพื่อป้องกันผลที่อาจเกิดจากความร้อนและความดันระหว่างการผลิต

.

รูปที่ 9 หน้าตัดของชิ้นส่วนบางลักษณะจากการกดอัดขึ้นรูป

.

จากรูปที่ 9 แสดงหน้าตัดของชิ้นส่วนจากการกดอัดขึ้นรูป ซึ่งมีหน้าตัดคงที่ตลอดความยาวและสามารถผลิตได้จากการรีดขึ้นรูปเช่นเดียวกัน สำหรับรูปทรงของชิ้นส่วนที่ซับซ้อนการกดอัดขึ้นรูปสามารถผลิตได้มากกว่าที่จะเป็นการรีดขึ้นรูป เพราะว่าแบบแผ่นไดใช้งานง่ายต่อการผลิตและลักษณะของการผลิตผ่านขั้นตอนเดียวไม่เหมือนกับการรีดขึ้นรูป แม้ว่าจากการสังเกตปริมาณการลดรูปของการกดอัดขึ้นรูปจะมากกว่าก็ตาม แต่โดยทั่วไปแล้ววัสดุที่เปราะยังคงสามารถทำการกดอัดขึ้นรูปได้ง่าย

 .

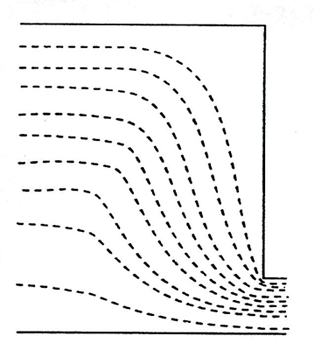

รูปที่ 10 การไหลของโลหะจากการกดอัดขึ้นรูป

 .

จากรูปที่ 10 แสดงการไหลของโลหะสำหรับการกดอัดขึ้นรูป โดยอัตราส่วนการกดอัดได้จากอัตราส่วนหน้าตัดของโลหะกับหน้าตัดที่ผ่านการกดอัด ซึ่งค่าดังกล่าวอยู่ในช่วง 20 ถึง 50 และที่อัตราส่วนการกดอัดต่ำได้มีการนำไปใช้สำหรับการทำงานในระหว่างที่วัสดุถูกกดอัดก่อนได้ขนาดสุดท้าย เนื่องจากการกดอัดขึ้นรูปร้อนในช่วงอุณหภูมิ 500 ถึง 1,200?C ขึ้นอยู่กับวัสดุงาน ห้องบรรจุและก้านกดได้รับอิทธิพลจากอุณหภูมิเช่นเดียวกับความเค้นที่เกิดขึ้น ดังนั้นความดันใช้งานอาจอยู่ในช่วงตั้งแต่ 35 ถึง 1,000 MPa แสดงดังตารางที่ 3

 .

โดยความดันสำหรับการกดอัดที่กระทำกับวัสดุขึ้นอยู่กับอุณหภูมิ การลดรูปของพื้นที่ และความเร็วการกดอัด ตามลำดับ สำหรับค่าความเร็วการกดอัดนี้ขึ้นอยู่กับวัสดุงาน ดังเช่น โลหะผสมเบาบางอย่างอาจกดอัดที่ความเร็ว 0.05 m/s ขณะที่โลหะผสมทองแดงอาจกดอัดที่ความเร็วสูงถึง 4.50 m/s ซึ่งถ้าความเร็วการกดอัดสูงทำให้เกิดความร้อนเพิ่มขึ้นเป็นสาเหตุให้โลหะแตกทางด้านข้าง (Lateral Cracks) และสำหรับการจำแนกการกดอัดขึ้นรูป แสดงดังรูปที่ 11

 .

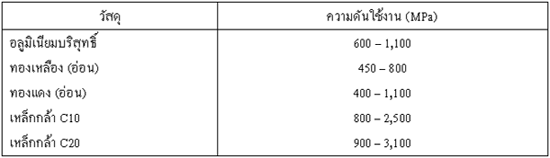

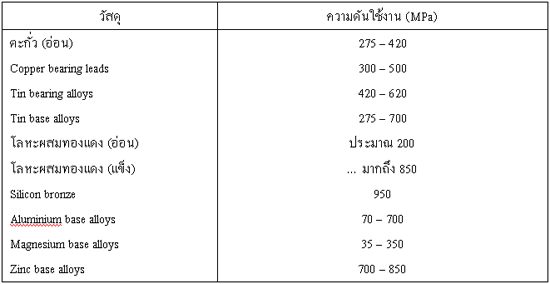

ตารางที่ 3 ความดันสำหรับการกดอัดขึ้นรูป

 .

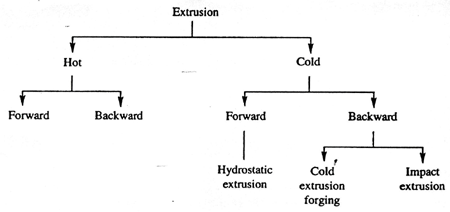

รูปที่ 11 การจำแนกการกดอัดขึ้นรูป

 .
2.1 การกดอัดขึ้นรูปร้อน
แบบไหลตาม

การผลิตดังรูปที่ 8 เรียกว่า การกดอัดขึ้นรูปร้อนแบบไหลตาม (Forward Hot Extrusion) การไหลออกของโลหะผ่านแบบแผ่นไดอยู่ในทิศทางเดียวกับก้านกด ในระหว่างการกดอัดขึ้นรูป ปัญหาความเสียดทานถือว่าเป็นปัญหาที่พบทั่วไป เนื่องจากผลของการเคลื่อนที่สัมพัทธ์ระหว่างโลหะที่ร้อนกับผนังห้องบรรจุรูปทรงกระบอก โดยเฉพาะการกดอัดขึ้นรูปเหล็กกล้าอุณหภูมิค่อนข้างสูง

 .

ด้วยเหตุนี้เพื่อลดความเสียดทานที่เกิดขึ้นจึงได้มีการใช้สารหล่อลื่นในระหว่างการผลิต โดยทั่วไปที่อุณหภูมิต่ำใช้น้ำมันผสมกับแกรไฟต์ จากปัญหาที่ต้องการหล่อลื่นนี้ทำให้เกิดอุณหภูมิสูงบริเวณโดยรอบ ซึ่งที่อุณหภูมิใช้งานการหุ้มฉนวนความร้อนเป็นสิ่งจำเป็นขณะที่ทำการผลิต ทั้งนี้เป็นการช่วยเพิ่มสภาวะการหล่อลื่นในการกดอัดขึ้นรูปด้วย ดังนั้นเพื่อลดความเสียหายที่อาจเกิดขึ้นกับเครื่องมือใช้งานจึงควรกระทำให้เสร็จอย่างรวดเร็ว และห้องบรรจุควรทำให้เย็นตัวก่อนที่จะเริ่มใช้งานครั้งต่อไป

 .
แบบไหลสวน

รูปที่ 12 การกดอัดขึ้นรูปร้อนแบบไหลสวน

 .

การผลิตดังรูปที่ 12 เรียกว่า การกดอัดขึ้นรูปร้อนแบบไหลสวน (Backward Hot Extrusion) ในที่นี้บังคับโลหะที่ร้อนทุกทิศทางอยู่ภายในห้องบรรจุรูปทรงกระบอก โดยก้านกดจะสัมผัสกับแบบแผ่นไดและกดโลหะให้สัมผัสกับแบบแผ่นไดด้วย การไหลออกของโลหะผ่านแบบแผ่นไดภายในช่องว่างในทิศทางตรงข้ามกับก้านกด

 .

ดังนั้นโลหะที่อยู่ภายในห้องบรรจุจะคงที่และไม่เกิดความเสียดทานขึ้น ความดันสำหรับการกดอัดจึงไม่มีผลต่อการผ่านของความยาวโลหะในการผลิตนี้เนื่องจากไม่มีความเสียดทานมาเกี่ยวข้องด้วย คุณภาพผิวสำเร็จที่ได้จะดีเพราะว่าไม่เกิดการแตกจากความร้อนเนื่องด้วยความเสียดทานระหว่างการสัมผัสของผิวโลหะกับห้องบรรจุ สำหรับข้อเสียของการผลิตนี้ก็คือ พบความบกพร่องที่ผิวของส่วนปลายจากการผลิตโลหะขั้นสุดท้าย ส่วนข้อดีก็คือ ราคาไม่สูงเพราะว่าการลำเลียงขณะทำการกดอัดโลหะนี้จะออกผ่านส่วนภายในของก้านกดขณะเคลื่อนที่เข้า

 .
2.2 การกดอัดขึ้นรูปเย็น
แบบไหลตาม

การผลิตนี้เหมือนกับการผลิตที่ได้จากการกดอัดขึ้นรูปร้อนแบบไหลตาม ยกเว้นสำหรับค่าอัตราส่วนของการกดอัดต่ำกว่า และความดันของการกดอัดสูงกว่าการกดอัดขึ้นรูปร้อน แสดงดังตารางที่ 4 ซึ่งปกติแล้วจะใช้กับการผลิตที่มีรูปทรงอย่างง่ายและต้องการผิวสำเร็จที่ดี หรือเพื่อปรับปรุงคุณสมบัติทางกล ดังเช่น กระป๋อง โคมอะลูมิเนียม และปลอกทรงกระบอกรองรับกันกระแทก เป็นต้น

 .
ตารางที่ 4 ความดันสำหรับการกดอัดขึ้นรูป

 .
แบบกระแทก

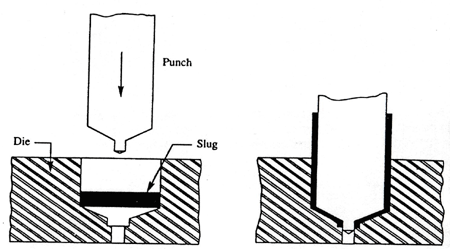

รูปที่ 13 การกดอัดขึ้นรูปแบบกระแทก (การกดอัดขึ้นรูปเย็นแบบไหลสวน)

 .

สำหรับการกดอัดขึ้นรูปเย็นแบบไหลสวนนี้ ถือว่าเป็นการผลิตเฉพาะของวัสดุอ่อนดังเช่น อะลูมิเนียม และโลหะผสมบางอย่าง เป็นต้น และบางครั้งการผลิตนี้ เรียกว่า การกดอัดขึ้นรูปแบบกระแทก (Impact Extrusion) การผลิตจะวางแผ่นโลหะ (Slug) ภายในช่องว่างของแบบแผ่นได (Die Plate) จากนั้นตัวกด (Punch) เคลื่อนที่ลงกดแผ่นโลหะสัมผัสกับแผ่นได ขณะที่โลหะนี้ถูกกดโลหะจะไหลผ่านช่องว่างระหว่างตัวกดและแผ่นไดในทิศทางตรงข้ามกับการเคลื่อนที่ของตัวกดแสดงดังรูปที่ 13

 .

ขณะที่ตัวกดส่งถ่ายแรงกระแทกกับแผ่นโลหะ บริเวณผนังด้านข้างโลหะจะไหลตัวแบบไม่บังคับและมีลักษณะตรงตามลำตัวของตัวกด ความสูงของโลหะที่แทรกอยู่ระหว่างตัวกดกับแผ่นไดจะถูกควบคุมโดยปริมาณของโลหะครั้งแรก วิธีการนี้ปกติมักนำไปใช้กับการผลิตหลอดที่สามารถพับได้ (Collapsible Tubes) โดยภายในจะบรรจุของเหลว ดังเช่น แป้งเปียก ยาสีฟัน หรือของเหลวอื่นๆ ที่มีลักษณะคล้ายกัน

 .
แบบตีกดอัดขึ้นรูปเย็น

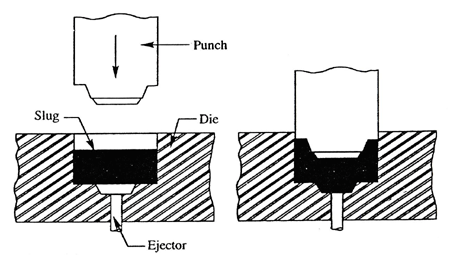

รูปที่ 14 การตีกดอัดขึ้นรูปเย็นแบบไหลสวน

 .

การตีกดอัดขึ้นรูปเย็น (Cold Extrusion Forging) นี้เป็นการกดอัดขึ้นรูปเย็นแบบไหลสวนและเหมือนกับการกดอัดขึ้นรูปแบบกระแทก แต่แตกต่างเฉพาะส่วนผนังด้านข้างที่หนากว่าและความสูงต่ำกว่าเท่านั้น การผลิตจะวางแผ่นโลหะ (Slug) ภายในช่องว่างของแบบแผ่นได (Die Plate)

 .

จากนั้นตัวกด (Punch) จะตกลงมาเหนือแผ่นโลหะที่อยู่ภายในแผ่นไดอย่างช้าๆ ลักษณะการตีโลหะจะอยู่ระหว่างตัวกดและแผ่นไดจากนั้นหยุดพัก แสดงดังรูปที่ 14 ซึ่งผนังด้านข้างจากการตีจะหนาและสั้นไม่เหมือนกับการกดอัดขึ้นรูปแบบกระแทก และภายหลังจากการตีเสร็จตัวปลด (Ejector) ของเครื่องมือจะผลักโลหะออกจากแผ่นได

 .

สำหรับวิธีนี้จะแตกต่างจากการกดอัดแบบอื่นๆ กล่าวคือ ในส่วนการตีของตัวกดที่เป็นการเตรียมเฉพาะงานอาจไม่จำเป็นต้องใช้หน้าตัดของตัวกดที่สม่ำเสมอตลอดความยาวใช้งาน ซึ่งเป็นการประหยัดค่าใช้จ่ายและสามารถลดเวลาสำหรับการเตรียมงานได้เป็นอย่างดี

 .

รูปที่ 15 รูปแบบของการกดอัดขึ้นรูปผลิตภัณฑ์อย่างง่าย

 .

จากที่กล่าวมาในการกดอัดขึ้นรูป สำหรับรูปทรงที่สามารถกดอัดขึ้นรูปเย็นได้ดี ก็คือ ผลิตภัณฑ์ที่มีรูปทรงอย่างง่ายลักษณะเป็นทรงกระบอก ท่อ และกระป๋อง เป็นต้น ซึ่งแบบแผ่นไดที่ใช้งานสามารถเปลี่ยนไปตามลักษณะของรูปทรงผลิตภัณฑ์อย่างง่าย แสดงดังรูปที่ 15

 .

การประมาณความดันการกดอัดขึ้นรูป (Extrusion Pressure) มีหลายกรณีที่ใช้งานอยู่ที่ซึ่งเทียบเคียงกับความสัมพันธ์การทดลอง สมการนี้ได้พัฒนาความสัมพันธ์โดย PERA (Production Engineering Research Association, England) เพื่อคำนวณความดันสูงสุดสำหรับการกดอัดขึ้นรูปแบบไหลสวนของเหล็กกล้าคาร์บอนที่มี 0.1, 0.2 และ 0.3 %C ตามลำดับ แสดงดังสมการ

 .
 P =   [3.45 ln (Ao/Ab) + 1.15]             .......(17)
 .

โดยที่  คือ ความเค้นเฉือนคราก (kN / mm2) โดยมีค่าเท่ากับ 0.29, 0.31 และ 0.36 สำหรับเหล็กกล้าคาร์บอนที่มี 0.1, 0.2 และ 0.3 %C, Ao คือ พื้นที่หน้าตัดของส่วนประกอบที่ใช้กดอัดขึ้นรูป และ Ab คือ พื้นที่หน้าตัดของโลหะเดิม ตามลำดับ

 .
แบบของเหลวสถิต

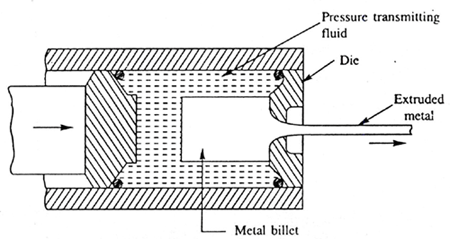

รูปที่ 16 การกดอัดขึ้นรูปเย็นแบบของเหลวสถิต

.

จากรูปที่ 16 เป็นการผลิตโดยการกดอัดขึ้นรูปอีกแบบหนึ่งที่นำไปใช้เฉพาะงานนอกจากแบบไหลตาม ก็คือ การกดอัดขึ้นรูปแบบของเหลวสถิต ในที่นี้โลหะจะถูกกดทุกทิศทางอย่างสม่ำเสมอโดยของเหลว (Fluid) ที่อยู่ภายในห้องบรรจุและผ่านแบบแผ่นไดในขอบเขตการเปลี่ยนรูป สำหรับการผลิตวิธีนี้โลหะที่มีความเปราะสูงดังเช่น เหล็กหล่อสีเทา ก็สามารถทำการกดอัดขึ้นรูปได้ และของเหลวเพื่อการส่งถ่ายความดัน (Pressure Transmitting Fluid)

.

ประกอบด้วยน้ำมันละหุ่ง (Castor Oil) ที่มีแอลกอฮอล์ 10%, น้ำมันหล่อลื่น SAE 30, กลีเซอรีน, เอธิล กลีคอล และไอโซ เพนเทน ตามลำดับ โดยความดันสถิตอยู่ในช่วง 1,110 ถึง 3,150 MPa สำหรับการใช้งานทางการค้าของการผลิตวิธีนี้ได้จำกัดการผลิตเฉพาะการกดอัดแท่งเชื้อเพลิงตัวทำปฏิกิริยา เคลือบ (หุ้ม) ผิวโลหะ และเส้นลวดของวัสดุที่มีความเหนียวต่ำ เป็นต้น

.
