เทคโนโลยีหม้อไอน้ำ

หม้อน้ำ (Boiler) นับเป็นอุปกรณ์สำคัญชิ้นหนึ่งของกระบวนการผลิตในอุตสาหกรรมที่จำเป็นต้องใช้ไอน้ำ, น้ำร้อน, ลมร้อน หรือความร้อนในลักษณะต่าง ๆ หม้อน้ำสมัยใหม่นิยมใช้เชื้อเพลิงที่ง่าย ที่สะดวกต่อการใช้ ซึ่งก็คือ น้ำมันเตา, น้ำมันดีเซล, LPG และคาดว่าในอนาคตอาจจะมีการนำก๊าซธรรมชาติมาใช้ด้วย

ธนกร ณ พัทลุง

.

.

หม้อน้ำ (Boiler) นับเป็นอุปกรณ์สำคัญชิ้นหนึ่งของกระบวนการผลิตในอุตสาหกรรมที่จำเป็นต้องใช้ไอน้ำ, น้ำร้อน, ลมร้อน หรือความร้อนในลักษณะต่าง ๆ หม้อน้ำสมัยใหม่นิยมใช้เชื้อเพลิงที่ง่าย ที่สะดวกต่อการใช้ ซึ่งก็คือ น้ำมันเตา, น้ำมันดีเซล, LPG และคาดว่าในอนาคตอาจจะมีการนำก๊าซธรรมชาติมาใช้ด้วย

.

สำหรับประเทศไทยเองแนวโน้มเชื้อเพลิงที่ใช้ในหม้อน้ำก็จะเป็นผลิตภัณฑ์ปิโตรเลียมดังที่กล่าวข้างต้น ซึ่งคาดว่าจะมีปริมาณเพิ่มมากขึ้นทุกที เว้นเสียแต่ในอุตสาหกรรมบางประเภทที่มีเชื้อเพลิงบางอย่างเหลืออยู่จากกระบวนการผลิตก็ยังนิยมใช้ ซึ่งเป็นการประหยัดไปในตัว เชื้อเพลิงเหลือดังกล่าวก็คือ แกลบ,กะลาปาล์ม, ชานอ้อย, เศษไม้, ฟืน เป็นต้น ในระยะ 2-3 ปีที่ผ่านมา ได้มีความพยายามที่จะนำลิกไนต์มาใช้ในหม้อน้ำที่ผลิตขึ้นเพื่อใช้เชื้อเพลิงแข็งนี้โดยเฉพาะ

.

 อย่างไรก็ตาม ทั้ง ๆ ที่เป็นที่ทราบกันดีว่าผลิตภัณฑ์ปิโตรเลียมนั้นราคาค่อนข้างแพง และความผันแปรของราคาค่อนข้างสูง แต่เนื่องจากความสะดวก, ความสะอาด และความปลอดภัยในการใช้งาน จึงยังทำให้เป็นเชื้อเพลิงที่ได้รับความนิยมและมีแนวโน้มการใช้เพิ่มต่อไป บทความนี้จะได้นำเสนอเรื่องราวของหม้อน้ำแบบต่าง ๆ ที่น่าสนใจ เพื่อเป็นประโยชน์ต่ออุตสาหกรรมที่จะเปลี่ยนหรือซื้อหม้อน้ำใหม่ได้มีทางเลือกเพิ่มอีกทางหนึ่ง

.
หม้อไอน้ำแบบเปลวไฟย้อนกลับ (Reverse Flame Boilers)

หม้อไอน้ำแบบเปลวไฟย้อนกลับหรือทิมเบิล (Reverse Flame of Thimble Boilers) ออกแบบมาเพื่อลดปัญหาเรื่องทำให้ท่อเกิดการขยายตัวแตกต่างกัน และการขยายตัวของท่อที่ห้องเผาไหม้จะสูงกว่าท่อที่ไม่สัมผัสไฟ ซึ่งเป็นทางผ่านแรกของแก๊สร้อนที่วกกลับและก็จะแตกต่างกันมากขึ้น สำหรับทางผ่านของแก๊สร้อนที่วกกลับครั้งที่สองซึ่งอาจจะเกิดแรงเค้นที่แผ่นโลหะของผนังที่ยึดท่อไฟไว้ที่ส่วนปลายของหม้อไอน้ำแต่ละลูกด้วย

.

โดยการใช้ห้องเผาไหม้แบบ "ลอยตัว" (Floating Combustion Chamber ซึ่งห้องเผาไหม้จะสัมผัสแผงของท่อด้านหน้าพร้อมกัน หม้อไอน้ำเหล่านี้จัดให้อยู่ในประเภทหม้อไอน้ำแบบมี 3 กลับ (Three-Pass Units) ดังแสดงในรูปที่ 1 จะมี 2 กลับที่เกิดขึ้นภายในห้องเผาไหม้เพราะเปลวไฟแบบย้อนกลับจะใช้ทางผ่านทางเดียวของท่อไฟที่ใช้ในการพาความร้อน

.

ข้อดีที่สำคัญอีกอย่างหนึ่งของการย้อนกลับของเปลวไฟก็คือเป็นการลดความยาวของห้องเผาไหม้ให้เหลือเท่าที่จำเป็นทำให้หม้อไอน้ำมีขนาดกะทัดรัด (Package) มากขึ้นเพราะบ่อยครั้งปัญหาการหาพื้นที่ให้ว่างพอที่จะติดตั้งหม้อน้ำร้อนหรือหม้อไอน้ำภายในอาคารแทนหม้อไอน้ำที่มีอยู่เดิม ดังนั้นถ้ามีพื้นที่เพียงเล็กน้อยก็สามารถติดตั้งหม้อไอน้ำทิมเบิลได้

.

ข้อสังเกต เมื่อท่อไฟสั้นลงการถ่ายเทความร้อนจะต่ำลง อุณหภูมิของแก๊สไอเสียจะสูงขึ้น ควรแก้ไขด้วยการปรับปรุงการไหลของแก๊สไอเสียให้เป็นแบบปั่นป่วน โดยใช้ท่อที่มีลักษณะเป็นเกลียวมากขึ้น เพื่อปรับปรุงประสิทธิภาพให้ดีขึ้น ลักษณะของเปลวไฟที่ต้องการในหม้อไอน้ำเหล่านี้จะขึ้นอยู่กับน้ำมันหรือแก๊สที่ใช้เป็นเชื้อเพลิง และส่วนใหญ่ของหม้อไอน้ำประเภทนี้ก็จะปฏิบัติการได้อย่างมีประสิทธิภาพเมื่อมีการใช้น้ำมันเป็นเชื้อเพลิง

.

รูปที่ 1 แสดงหม้อไอน้ำแบบเปลวไฟย้อนกลับมี 3 กลับ (Three-Pass Units)

.
หม้อไอน้ำ JAFI BOILER

หม้อไอน้ำแบบท่อน้ำที่มีลักษณะเด่น คือมีขนาดเล็ก, ไอเสีย Low Nox และใช้การสันดาปแบบใหม่ที่เรียกว่า JAFI รูปแบบการสันดาปแบบ JAFI นั้นปฏิกิริยาการสันดาปจะสมบูรณ์ก่อนที่เปลวจะถึงผนังท่อน้ำหรือท่อน้ำ ดังรูปที่ 2

.

รูปที่ 2 แสดงปฏิกิริยาการสันดาปที่สมบูรณ์ก่อนถึงท่อน้ำ

.

การดำเนินการทดลองศึกษาการสันดาปแบบใหม่ดังรูปที่ 3 ตามที่กล่าวข้างต้น เพื่อพัฒนาการแข่งขันในส่วนของหม้อไอน้ำที่ไอเสียมีปริมาณ Nox น้อย, ใช้พื้นที่น้อยและคุ้มค่าไปพร้อม ๆ กันตั้งแต่ปี 1987 ในการศึกษานั้นได้รับความร่วมมือและช่วยเหลือเป็นอย่างดีจากศาสตราจารย์ Ishigai และบริษัท Japanese Major Gas รวมทั้ง Tokyo Gas, Osaka Gas และ Toho Gas

.

รูปที่ 3 แสดงการไหลของเปลวไฟสำหรับการสันดาปแบบ JAFI

.

ผลที่ได้จากทดลองก็คือสามารถที่จะขจัดปัญหาการดับของเปลวไฟ , Over heat ที่พื้นผิวถ่ายเทความร้อนด้วยรูปแบบหัวเผาที่เหมาะสมและลดความร้อนบนพื้นผิวถ่ายเทลงได้โดยการจัดวางท่อน้ำให้เหมาะสมในห้องสันดาปโดยใช้อุณหภูมิและเวลาที่เหมาะสม

.

รูปที่ 4 แสดงรูปแบบการเผาไหม้แบบ JAFI และลักษณะที่เรียกว่า Jaggy Fireball

.
ภาพรวมของหม้อไอน้ำแบบ JAFI ดังรูปที่ 5 โดยกำลังการผลิตไอน้ำจะอยู่ในช่วงตั้งแต่ 5,000 kg/h-20,000 kg/h

รูปที่ 5 แสดงภาพรวมของ JAFI Boiler

.
หม้อน้ำระบบวันซ์ทรู (Once-Through Boiler)

ในหม้อผลิตไอน้ำแบบไหลผ่านครั้งเดียว น้ำจะผ่านอีโคโนไมเซอร์เข้าสู่ท่อส่วนที่เป็นบอยเลอร์ กลายเป็นไอและเข้าซูเปอร์ฮีตเตอร์โดยไม่ต้องมีดรัมในการแยกน้ำและไอน้ำออกจากกัน ดังรูปที่ 6 เนื่องจากลักษณะของหม้อไอน้ำแบบนี้น้ำที่ใช้ผลิตไอน้ำจะต้องมีความสะอาดมาก หม้อผลิตไอน้ำแบบไหลผ่านครั้งเดียวนี้เป็นชนิดเดียวที่เหมาะจะใช้สำหรับวัฎจักรแบบความดันเกินจุดวิกฤต (Supercritical Pressure Cycle) เพราะว่าที่ความดันสูงกว่าจุดวิกฤตความร้อนแฝงของการกลายเป็นไอจะมีค่าเท่ากับศูนย์และเราไม่สามารถใช้ดรัมแยกไอน้ำและน้ำได้

.

รูปที่ 6 แสดงไดอะแกรมเปรียบเทียบการไหลของหม้อไอน้ำแบบมีดรัมและไหลผ่านครั้งเดียว

.

หม้อน้ำแบบวันซ์ทรูมักจะมีโครงสร้างง่าย ๆ มีน้ำอยู่ในท่อ โดยมีท่อขดเป็นคอยล์หรืออาจจะเป็นท่อตรง มีปริมาณน้ำน้อย ทำให้การระเหยกลายเป็นไอน้ำเป็นไปอย่างรวดเร็ว ราวกับว่าน้ำที่ป้อนเข้ามาแล้วระเหยไปทันที จึงได้ตั้งชื่อเรียกหม้อน้ำแบบนี้ว่าวันซ์ทรูบอยเลอร์ (Once-Through Boiler) ดังรูปที่ 7

.

รูปที่ 7 โครงสร้างอย่างง่ายของวันซ์ทรูบอยเลอร์ (Once-Through Boiler)

.
ข้อได้เปรียบของหม้อไอน้ำแบบวันซ์ทรูเป็นดังนี้

* ผลิตไอน้ำได้รวดเร็ว ภายใน 2–3 นาทีเพราะบรรจุน้ำปริมาณน้อย
* ลักษณะเครื่องเล็ก ประหยัดพื้นที่ในการติดตั้งและง่ายสำหรับการติดตั้งและการเดินระบบท่อไอน้ำ
* ปลอดภัยและไม่เสี่ยงต่อการระเบิดเพราะเป็นแบบท่อน้ำ
* สูญเสียความร้อนน้อยจึงทำให้ประสิทธิภาพการผลิตไอน้ำสูง (85–95%)
* ประหยัดเวลาในการตรวจสอบ (ตรวจสอบการบำรุงรักษา)
* เชื้อเพลิงมีหลายชนิด น้ำมันดีเซล, น้ำมันเตา, แก๊ส LPG, แก๊สธรรมชาติ

.

วันซ์ทรูบอยเลอร์ดังรูปที่ 8 เริ่มเป็นที่นิยมมากขึ้นเนื่องจากว่าไม่จำเป็นต้องมีผู้ควบคุมหม้อน้ำที่รับใบอนุญาตและได้รับการยกเว้นไม่ต้องมีการตรวจสอบประจำปีถ้าหากหม้อน้ำดังกล่าวสร้างขึ้นและใช้งานในลักษณะดังนี้

.

1. เป็นแบบท่อน้ำ
2. พื้นผิวรับความร้อนน้อยกว่า 10 ตารางเมตร
3. ความดันใช้งานสูงสุด 10 กิโลกรัมต่อตารางเซนติเมตร

.

รูปที่ 8 แสดงภาพรวมของ Once-Through Boiler

.
หม้อไอน้ำแบบไอเสียควบแน่น (Condensing Boilers)

ปัญหาของการกัดกร่อนมีสาเหตุมาจากการควบแน่นของแก๊สไอเสียซึ่งเป็นปัญหาที่ผู้ออกแบบหม้อไอน้ำต้องคำนึงถึงถ้ามองในด้านของพลังงาน แก๊สไอเสียร้อนอาจจะเป็นส่วนที่สิ้นเปลืองการลอยตัวตามธรรมชาติของแก๊สไอเสียในปล่องไฟ จะมีอากาศที่ใช้ในการเผาไหม้สามารถเข้าไปในหม้อไอน้ำได้ สามารถกำจัดแก๊สไอเสียได้โดยไม่ต้องใช้พลังงานไฟฟ้าเพื่อไล่แก๊สไอเสียออกไป จนกระทั่งเมื่อเร็ว ๆ นี้ ได้มีการออกแบบหม้อไอน้ำให้รักษาอุณหภูมิของแก๊สไอเสียให้อยู่ในระดับสูงเพียงพอที่จะหลีกเลี่ยงไม่ให้เกิดการควบแน่นและการกัดกร่อนขึ้น

.

สำหรับการนำเอาน้ำร้อนที่มีอุณหภูมิต่ำ (LTHW) ไปใช้ประโยชน์นั้น ได้มีการพิสูจน์แล้วว่าในทางปฏิบัติไม่สามารถเป็นไปได้ที่จะนำเอาน้ำที่มีอุณหภูมิที่ 80 C และต่ำกว่าไปใช้งานได้ ดังได้กล่าวมาแล้วในตอนต้น วิธีแก้ปัญหาก็คือให้มีการใช้หม้อไอน้ำแบบบางส่วนเป็นเหล็กหล่อให้แพร่หลายมากขึ้น

.

อย่างไรก็ตามสิ่งที่เกิดขึ้นจากการเผาไหม้ของแก๊สธรรมชาติโดยตรงก็ยังทำให้เกิดการกัดกร่อนอยู่บ้าง นั่นก็หมายความว่าการใช้ความร้อนจากความร้อนสัมผัสและความร้อนแฝงของไอน้ำก็ยังคงเกิดขึ้นในระหว่างที่มีการเผาไหม้ ซึ่งยังคงสามารถนำกลับมาใช้ใหม่ได้อย่างปลอดภัย ดังนั้นหม้อไอน้ำแบบแก๊สไอเสียควบแน่น จึงเป็นทางเลือกที่เป็นไปได้ในทางปฏิบัติอีกทางเลือกหนึ่ง ดังแสดงในรูปที่ 9

.

รูปที่ 9 หม้อไอน้ำแบบไอเสียควบแน่น Pulse Combustion

.

โดยพื้นฐานทั่วไปแล้วหม้อไอน้ำเหล่านี้จะเกี่ยวข้องกับการทำงานร่วมกับอุปกรณ์ถ่ายเทความร้อนของแก๊สทิ้งในปล่องไฟตามที่ได้แสดงไว้ในรูปที่ 10

.

รูปที่ 10 แสดงไดอะแกรมระบบหม้อไอน้ำแบบไอเสียควบแน่น

.

ตามปกติการออกแบบเครื่องแลกเปลี่ยนความร้อนเริ่มแรกจะใช้วัสดุแตกต่างกัน 2 ชนิด ก็คือ เหล็กหล่อและเหล็กไร้สนิม เพราะว่ายังคงมีการกัดกร่อนเกิดขึ้น ปัจจุบันมีการใช้เครื่องแลกเปลี่ยนความร้อนแบบใช้เหล็กไร้สนิมมากขึ้น เพราะว่าเครื่องจะมีขนาดกะทัดรัดและสามารถติดตั้งเข้ากับหม้อไอน้ำที่ขนาดเล็ก ปัจจุบันเครื่องแลกเปลี่ยนความร้อนชนิดนี้มีขนาดกำลังผลิตถึง 600 กิโลวัตต์

.

และโดยหลักการก็สามารถนำไปใช้ได้กับหม้อไอน้ำที่มีขนาดกำลังผลิตมากกว่าด้วยและด้วยขนาดกำลังผลิตดังกล่าวทำให้เครื่องแลกเปลี่ยนความร้อนใช้เป็น "เครื่องอีโคโนไมเซอร์แบบควบแน่น" ได้ โดยทั่วไปหม้อไอน้ำประเภทนี้จะใช้แก๊สธรรมชาติหรือแก๊สปิโตรเลียมเหลว (LPG) เป็นเชื้อเพลิง ทั้งนี้เพราะปริมาณกำมะถันที่มีอยู่ในเชื้อเพลิงเป็นต้นเหตุ ทำให้เกิดการกัดกร่อน

.

ดังนั้นจำเป็นต้องใช้เชื้อเพลิงที่มีกำมะถันต่ำหรือเชื้อเพลิงที่ "สะอาด" ทางเลือกหนึ่งก็คือ ทำให้แก๊สไอเสียสะอาดขึ้นก่อนที่จะมีการควบแน่น ดังนั้น สำหรับหม้อไอน้ำที่มีขนาดใหญ่จำเป็นต้องติดตั้งเครื่องอีโคโนไมเซอร์สำหรับการควบแน่นหลังจากที่ผ่านกระบวนการลดกำมะถันในแก๊สไอเสียให้ต่ำลงแล้ว

.

พลังงานจากเครื่องแลกเปลี่ยนความร้อนนำมาใช้ในการอุ่นน้ำป้อนเข้าที่จะส่งไปยังหม้อไอน้ำ ถ้าอุณหภูมิในน้ำป้อนเข้ายิ่งต่ำ ความร้อนที่นำกลับมาใช้ใหม่จากเครื่องแลกเปลี่ยนความร้อนก็จะยิ่งสูงขึ้น เป็นการเพิ่มประสิทธิภาพของหม้อไอน้ำแบบสำเร็จรูปให้สมบูรณ์ยิ่งขึ้น ดังในรูปที่ 11 แสดงให้เห็นถึงการเพิ่มประสิทธิภาพได้ถึง 10%

.

รูปที่ 11 แสดงเครื่องแลกเปลี่ยนความร้อนนำมาใช้ในการอุ่นน้ำป้อนเข้าที่จะส่งไปยังหม้อไอน้ำ

.
หม้อไอน้ำแบบผสม (Composite Boilers)

หม้อไอน้ำแบบนี้เป็นลูกผสมระหว่างท่อไฟกับท่อน้ำ สามารถเผาเชื้อเพลิงสองชนิดที่แตกต่างกันได้ ปกติจะใช้ของเสียจากกระบวนการผลิตเป็นเชื้อเพลิงหรือความร้อนที่จะต้องเผาทิ้ง (Waste Heat) และเชื้อเพลิงไฮโดรคาร์บอนที่เป็นปิโตรเลียม ของเสียจากการผลิตหรือเชื้อเพลิงแข็ง เช่น ถ่านหิน กะลาปาล์ม ไม้ท่อน ซังข้าวโพด แกลบ เป็นต้น จะเผาไหม้ในห้องเผาไหม้แรกและความร้อนที่ได้จากการเผาไหม้ผ่านไปยังห้องเผาไหม้ที่ 2 ซึ่งเชื้อเพลิงปกติจะเผาต่อ

.

ทั้งนี้ขึ้นอยู่กับการออกแบบเช่นเดียวกัน เพราะแก๊สร้อนจากห้องเผาแรกสามารถผ่านไปได้บางส่วนของพื้นผิวถ่ายเทความร้อนก่อนเข้าไปห้องเผาไหม้ที่ 2 หรืออีกทางหนึ่ง แก๊สร้อนอาจผ่านเข้าหม้อไอน้ำโดยตรงหลักจากเผาไหม้สมบูรณ์แล้ว

.

ปัจจุบันนิยมนำของเสียจากอุตสาหกรรมหรือพาณิชยกรรมมาใช้เป็นเชื้อเพลิงในกระบวนการผลิตเพิ่มขึ้นและได้ประโยชน์มากกว่าที่จะต้องเสียค่าใช้จ่ายเพื่อนำไปกำจัดทิ้ง โดยการนำเตาเผาขยะ (Incinerators) มาต่อพ่วงกับหม้อไอน้ำที่รับความร้อนทิ้ง (Waste Heat Boiler) แต่ระบบนำความร้อนกลับนี้มีประสิทธิภาพต่ำ ระยะแรกหม้อไอน้ำแบบผสมจึงถูกออกแบบมาเพื่อแก้ปัญหานี้ และในปัจจุบันได้มีการออกแบบพัฒนาผลิตหม้อไอน้ำแบบใช้เชื้อเพลิงหลายชนิดพร้อมกัน รวมทั้งของเสียจากอุตสาหกรรมหรือพาณิชยกรรมออกมาใช้แล้ว ดังแสดงในรูปที่ 12

.

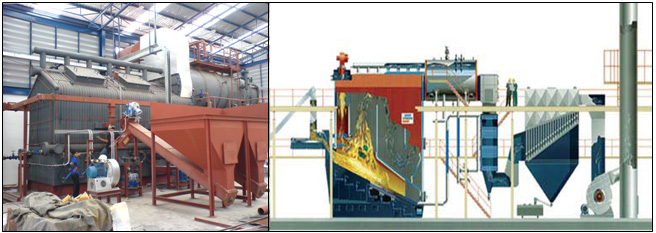

รูปที่ 12 หม้อไอน้ำแบบผสม

.
หม้อไอน้ำชนิด Circulating Fluidized Bed (CFB)

การเผาไหม้แบบฟลูอิดไดซ์เบด (Fluidized-Bed Combustion) เป็นการเผาไหม้เชื้อเพลิงขณะลอยตัวและหมุนเวียนโดยจะมีการแยกเอากำมะถันออกระหว่างการเผาไหม้และการเผาไหม้

.

ฟลูอิดไดซ์เบดจะประกอบไปด้วยอนุภาคของแข็งอยู่ในสภาวะผสมเข้ากับของไหลที่ไหลผ่านตัวมันด้วยความเร็วสูงพอที่จะทำให้อนุภาคแยกออกจากกันและสามารถลอยตัวอยู่ได้ด้วยของไหลนั้นดังรูปที่ 13

.

รูปที่ 13 การเผาไหม้แบบฟลูอิดไดซ์เบด (a) Collapsed (b) Fluidized State

.

ในการเผาไหม้แบบฟลูอิดไดซ์เบดเชื้อเพลิงก้อนเล็กขนาดระหว่าง 1/4 และ 3/4 นิ้วจะถูกป้อนเข้าสู่เบดเหนือตะแกรง (Air Distribution Grid) อากาศจะถูกเป่าเข้าสู่ด้านล่างตะแกรง ทำให้เชื้อเพลิงลอยขึ้นมาและทำการเผาไหม้ในก๊าซที่ได้จากการเผาไหม้จะมีคาร์บอนส่วนที่ยังเผาไหม้ไม่หมดปนออกไปจะถูกแยกโดยเครื่องแยกแบบไซโคลนและส่งกลับมายังเบดเพื่อเผาไหม้ต่อให้สมบูรณ์ดังรูปที่ 14

.

รูปที่ 14 ไดอะแกรมของหม้อไอน้ำที่มีการเผาไหม้แบบฟลูอิไดซ์เบด

.

ข้อดีที่สำคัญของการเผาไหม้แบบฟลูอิดไดซ์เบดก็คือ การเผาไหม้จะมีการแยกเอาซัลเฟอร์ไดออกไซด์ซึ่งมักจะเกิดในการเผาไหม้ทั่วไปและเป็นก๊าซพิษออกได้ การลดซัลเฟอร์ไดออกไซด์ทำได้โดยการเติมหินปูนเข้าไปกับเชื้อเพลิงแข็ง เช่น ถ่านหินโดยตรง หินปูนจะประกอบไปด้วย CaCO3 และในบางครั้งก็มี MgCO3 ซึ่งจะทำหน้าที่ร่วมกับอากาศส่วนที่เหลือจากการเผาไหม้ดูดซับซัลเฟอร์ไดออกไซด์

.

ส่วนหินปูนเมื่อถูกเผาที่อุณหภูมิประมาณ 800 - 850 oC จะเป็นแคลเซียมากนั้นจึงทำปฏิกิริยากับซัลเฟอร์ไดออกไซด์เกิดเป็นยิปซั่ม (ที่สัดส่วนที่ใช้ระหว่างแคลเซียม/กำมะถัน เท่ากับ 2 และอุณหภูมิของการเผาไหม้ที่ 800 oC ประสิทธิภาพการกำจัดกำมะถันอยู่ที่ประมาณ 80%)

.

ข้อดีอีกอย่างของการเผาไหม้แบบนี้ก็คือเผาไหม้ที่อุณหภูมิไม่สูงมาก ทำให้สามารถใช้โลหะที่มีราคาถูกกว่าเป็นอุปกรณ์ได้และมี NOx ที่เกิดจากการเผาไหม้น้อย

.

ส่วนใหญ่หม้อไอน้ำที่ใช้ในการปฏิบัติการกับการเผาไหม้ประเภทนี้ จะเป็นประเภทที่มีการเผาไหม้แบบฟลูอิดไดซ์เบดที่ความดันบรรยากาศ หรือหม้อไอน้ำแบบเผาไหม้เชื้อเพลิงขณะลอยตัวและหมุนเวียน ดังแสดงให้เห็นในรูปที่ 15 เหตุผลดังกล่าวนี้ มีความต้องการไม่มากก็น้อยที่จะนำเอาการเผาไหม้แบบฟลูอิดไดซ์เบดเข้าไปร่วมกับการใช้หม้อไอน้ำแบบถังท่อไฟ ระบบเช่นนี้ก็จะคล้ายกับระบบที่มีการติดตั้งมากับหม้อไอน้ำแบบท่อน้ำ

.

รูปที่ 15 หม้อไอน้ำแบบเผาไหม้เชื้อเพลิงขณะลอยตัวและหมุนเวียน (CFB)

.

การติดตั้งระบบในปัจจุบันจะเป็นประเภทของการเผาไหม้แบบฟลูอิดไดซ์เบดแบบใช้ความดัน  ซึ่งจะรวมการใช้แก๊สไอเสียที่ร้อนเพื่อเป็นแรงขับดันให้กังหันแก๊สไอน้ำที่ผลิตออกมาจากท่อที่พ่วงกัน 2 ท่อ ท่อหนึ่งอยู่ในเบด อีกท่ออยู่บนเบด การเพิ่มหินปูนแคลเซียมคาร์บอเนตพร้อมกับการป้อนถ่านหินด้วย ก็จะเป็นการช่วยกำจัดกำมะถัน ซึ่งเป็นสาเหตุทำให้เกิดการกัดกร่อนขึ้นที่กังหันแก๊สด้วย

.

โดยทั่วไปแล้วระบบประเภทนี้ที่เกิดขึ้นใหม่ ๆ สามารถนำไปใช้ได้ในการผลิตที่มีขนาดใหญ่ ใช้ได้ทั้งการผลิตกระแสไฟฟ้าและการผลิตไอน้ำเพื่อที่จะทำให้ระบบมีประสิทธิภาพด้านพลังงานสูงที่สุด

.
สรุป

หม้อไอน้ำแบบเปลวไฟย้อนกลับ ออกแบบมาเพื่อลดปัญหาเรื่องทำให้ท่อเกิดการขยายตัวแตกต่างกันใช้ห้องเผาไหม้แบบ "ลอยตัว" มี 2 - 4 กลับ เป็นการลดความยาวของห้องเผาไหม้ทำให้หม้อไอน้ำมีขนาดกะทัดรัดมากขึ้น เหมาะที่จะใช้กับเชื้อเพลิงเหลวและก๊าซ

.

หม้อไอน้ำแบบ JAFI ใช้การสันดาปแบบ JAFI เป็นหม้อไอน้ำท่อน้ำโดยลักษณะเด่นก็คือ มีขนาดเล็ก, ไอเสียมีปริมาณ Nox น้อยและใช้พลังงานไฟฟ้าน้อย ซึ่งเป็นเทคโนโลยีใหม่และเป็นอีกทางเลือกหนึ่งในการนำมาใช้งานเพื่อลดต้นทุนการผลิต

.

หม้อผลิตไอน้ำแบบไหลผ่านครั้งเดียวผลิตไอน้ำได้รวดเร็ว ภายใน 2 – 3 นาทีเพราะบรรจุน้ำปริมาณน้อยมีลักษณะเครื่องเล็ก ประหยัดพื้นที่ในการติดตั้งและง่ายสำหรับการติดตั้งและการเดินระบบท่อไอน้ำซึ่งปลอดภัยและไม่เสี่ยงต่อการระเบิดเพราะเป็นแบบท่อน้ำ

.

หม้อไอน้ำแบบเผาไหม้เชื้อเพลิงขณะลอยตัวและหมุนเวียน (CFB) จะเผาไหม้ที่อุณหภูมิไม่สูงมาก ทำให้สามารถใช้โลหะที่มีราคาถูกกว่าเป็นอุปกรณ์ได้และมี NOx ที่เกิดจากการเผาไหม้น้อยเหมาะกับเชื้อเพลิงที่มีความชื้นสูงและเผาไหม้เชื้อเพลิงได้หลากหลายชนิดพร้อมกัน ประสิทธิภาพในการเผาไหม้สูงกว่า 99.5 % ส่วนประสิทธิภาพโดยรวมมากกว่า 85%

.

เอกสารอ้างอิง

1. New Building Institute, Gas Boiler, Southern California Gas Company, USA, November 1998
2.  M.M.EL-Wakil, Power Plant Technology, McGraw-Hill Book Co., Singapore, 1984.
3. ผศ.แสวง กะระณา, เอกสารประกอบการฝึกอบรมหลักสูตร “การผลิตและการใช้ไอน้ำอย่างมีประสิทธิภาพ”, 2547
4.
www.hirakawag.co.jp/english/jafi/jafi.htm
5. www.mdboilers.com

.
