การประยุกต์ใช้ LabVIEW และ PXI ในการตรวจจับอาการเสียของคอมเพรสเซอร์โดยวัดการสั่นสะเทือน

การประยุกต์ใช้ LabVIEW และ PXI ในการตรวจจับอาการเสียของคอมเพรสเซอร์โดยวัดการสั่นสะเทือน

"เครื่องมือในการออกแบบระบบแบบกราฟฟิคอย่าง LabVIEW มีส่วนสำคัญในการลดเวลาในการพัฒนาโดยการประยุกต์ใช้ฟังค์ชั่นการวิเคราะห์อันมีประสิทธิภาพซึ่งช่วยขจัดความยุ่งยากในการพัฒนาอัลกอริทึ่มทางคณิตศาสตร์ เราสามารถทำงานได้สำเร็จอย่างรวดเร็วด้วยเครื่องมือในการเขียนโปรแกรมซึ่งสามารถใช้งานได้อย่างง่ายดาย"



ความท้าทาย:
ตรวจจับอากาศเสียของคอมเพรสเซอร์ซึ่งไม่สามารถตรวจพบได้ในระบบวัดสัญญาณสั่นสะเทือนแกนเดียวแบบเก่า


หนทางแก้ปัญหา:
ใช้ความสามารถในการวิเคราะห์สัญญาณแบบเรียลไทม์อันทรงพลังของ PXI ร่วมกับฮาร์ดแวร์ซึ่งสามารถวัดสัญญาณหลายจุดได้พร้อม ๆ กันเพื่อที่จะสามารถตรวจพบทุกอาการเสียได้โดยการวิเคราะห์สัญญาณเสียงและการสะเทือนในทุกแนวแกน

ผู้เขียน: ธราดล สิริจันทกุล บริษัท เซ็นเซอร์นิกส์ จำกัด


บริษัท เซ็นเซอร์นิกส์ จำกัด เป็นผู้ให้บริการระบบวัดและระบบอัตโนมัติซึ่งมีคุณภาพสูงแบบครบวงจร ด้วยความเชื่อมั่นในการเป็นพาร์ทเนอร์กับเนชั่นแนล อินสทรูเม้นทส์ ลูกค้าของเราจึงได้มอบความไว้วางใจให้ทำการปรับปรุงระบบทดสอบการสั่นสะเทือนของคอมเพรสเซอร์ให้สามารถวัดอาการเสียได้ทุกรูปแบบ


เราเลือกใช้ระบบของเนชั่นแนล อินสทรูเม้นทส์เนื่องจากการมีฟังค์ชั่นในการสั่นสะเทือนซึ่งพร้อมใช้งาน ฮาร์ดแวร์ซึ่งมีประสิทธิภาพสูงในการวิเคราะห์สัญญาณ และฮาร์ดแวร์ซึ่งสามารถวัดสัญญาณหลาย ๆ จุดได้พร้อมกัน ซึ่งสิ่งต่าง ๆ เหล่านี้มีส่วนสำคัญมากในการตรวจจับอาการเสียซึ่งซ่อนอยู่ นอกจากนี้กรณีศึกษาเกี่ยวกับการวัดเสียงและการสั่นสะเทือนบนเว็บไซท์ของเนชั่นแนล อินสทรูเม้นทส์ยังช่วยเพิ่มความมั่นใจให้กับลูกค้าของเราในการเลือกผลิตภัณฑ์ของเนชั่นแนล อินสทรูเม้นทส์
ความสามารถของระบบและประโยชน์ที่ได้รับ

ระบบทดสอบแบบเก่านั้นสามารถวัดสัญญาณสั่นสะเทือนได้เพียงแกนเดียวและไม่สามารถตรวจจับอาการเสียบางประเภทได้ ระบบทดสอบคอมเพรสเซอร์แบบใหม่สามารถวัดสัญญาณเสียงและการสั่นสะเทือนได้ที่ความเร็วต่าง ๆ ทั้งในแบบเรียลไทม์และแบบตรวจจับอาการเสียดังแสดงในภาพที่ 1

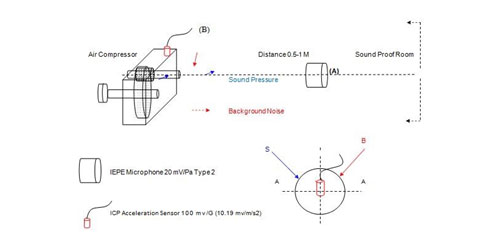

ภาพที่ 1 ระบบทดสอบคอมเพรสเซอร์

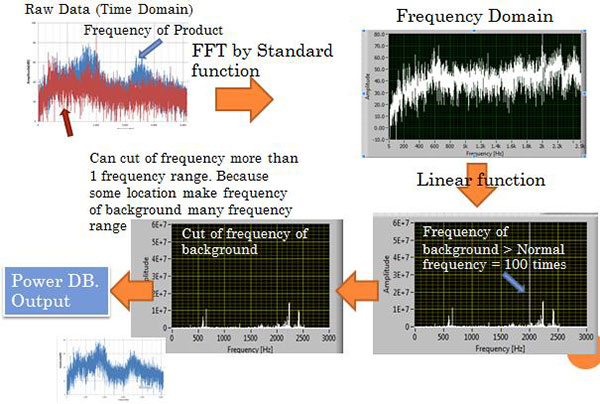

ไมโครโฟนแบบ IEPE ที่ตำแหน่ง A จะทำการวัดสัญญาณเสียงตั้งแต่ 2 เฮิร์ทซ์ถึง 200 เฮิร์ทซ์ รูปคลื่นของสัญญาณเสียงจะถูกแสดงบนหน้าจอพร้อมค่าพีคทูพีค ค่าแดมพ์ และค่าอื่น ๆ ที่ได้จากการวัดสัญญาณเสียง ระบบยังใช้การประมวลผลสัญญาณเพื่อขจัดสัญญาณรบกวนจากภายนอกและเพิ่มความแม่นยำในการวัด เซนเซอร์วัดความเร่งสามแนวแกนที่ตำแหน่ง B ทำการวัดค่าความสั่นสะเทือนต่าง ๆ รวมไปถึงความสั่นสะเทือนโดยรวมและความสั่นสะเทือนที่ความถี่ต่าง ๆ (Fast Fourier Transform)

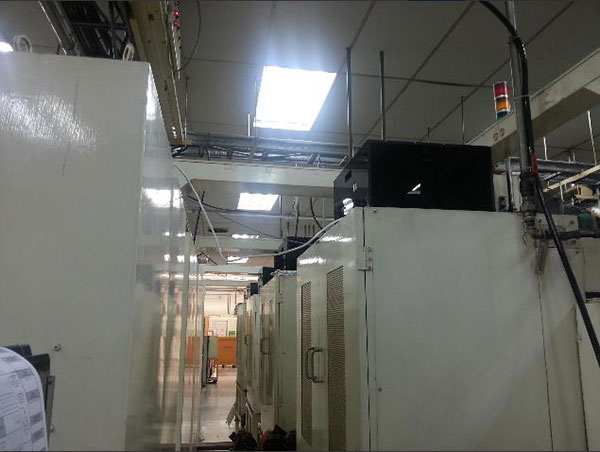

ระบบนี้ถูกออกแบบโดยใช้ PXI ซึ่งเป็นระบบคอมพิวเตอร์สำหรับวัด ทดสอบและควบคุมโดยเฉพาะ นอกจากนี้ PXI ยังมีความทนทาน ความน่าเชื่อถือและสมรรถนะในการประมวลผลสูง หัวใจของระบบอยู่ที่ PXI-4462 ซึ่งเป็นโมดูลวัดสัญญาณแบบไดนามิคใช้สำหรับวัดทั้งสัญญาณเสียงและสัญญาณสั่นสะเทือน โดยคุณลักษณะสำคัญสองประการของ PXI-4462 ซึ่งมีสำคัญต่อระบบนี้ ได้แก่


• มีความละเอียดสูงระดับ 24 บิทช่วยให้ระบบสามารถวัดสัญญาณของจุดเสียซึ่งมีขนาดเล็กได้
• วงจรกรองสัญญาณช่วยกรองสัญญาณในช่วงความถี่ที่ไม่ต้องการออกจากสัญญาณที่ทำการวัด


LabVIEW ถูกใช้ในการพัฒนาซอฟต์แวร์ทั้งในส่วนของระบบวัดและระบบวิเคราะห์ LabVIEW มีฟังค์ชั่นสำหรับการวิเคราะห์สัญญาณพร้อมใช้งานอย่างครบครันช่วยให้เรามุ่งเน้นการพัฒนาในส่วนของระบบวัดได้โดยไม่ต้องวิตกกังวลเกี่ยวกับการพัฒนาอัลกอริทึ่มทางคณิตศาสตร์อันยุ่งยากซับซ้อน นอกจากนี้ส่วนหนึ่งของระบบต้องทำงานด้วยระบบปฏิบัติการแบบเรียลไทม์ซึ่งโดยปกติจำเป็นต้องใช้เครื่องมืออื่นในการพัฒนา แต่ด้วยความสามารถของ LabVIEW Real-Time Module เราสามารถใช้เครื่องมือเดียวกันในการพัฒนาได้ทุกส่วนของระบบจนจบสิ้นกระบวนการโดยไม่ต้องลงทุนกับเครื่องมือในการพัฒนาเพิ่มแต่อย่างใด LabVIEW ยังสามารถใช้งานร่วมกับอินพุท/เอาท์พุทได้หลากหลายซึ่งเป็นสิ่งจำเป็นสำหรับระบบ เช่น PXI-6515 อินพุท/เอาท์พุทแบบดิจิตอลใช้สำหรับแสดงสถานะการทำงานของเครื่องจักร นอกจากนี้เรายังสามารถเพิ่มความสามารถในการทำงานของระบบด้วยการเพิ่มอินพุท/เอาท์พุทในสลอท PXI ที่ยังว่างอยู่


เครื่องมือในการออกแบบระบบแบบกราฟฟิคอย่าง LabVIEW มีส่วนสำคัญในการลดเวลาในการพัฒนาโดยการประยุกต์ใช้ฟังค์ชั่นการวิเคราะห์อันมีประสิทธิภาพซึ่งช่วยขจัดความยุ่งยากในการพัฒนาอัลกอริทึ่มทางคณิตศาสตร์ เราสามารถทำงานได้สำเร็จอย่างรวดเร็วด้วยเครื่องมือในการเขียนโปรแกรมซึ่งสามารถใช้งานได้อย่างง่ายดาย นอกจากนี้ความช่วยเหลือทางด้านเทคนิคจากเนชั่นแนล อินสทรูเม้นทส์ยังมีส่วนสำคัญในการก้าวข้ามอุปสรรคต่าง ๆ ที่เราพบระหว่างการทำงาน

กล่าวโดยสรุป ด้วยสมรรถนะอันสูงส่งในการวิเคราะห์สัญญาณ ความสามารถในการสุ่มสัญญาณหลายจุดพร้อม ๆ กัน และอินพุทเอาท์พุทพร้อมใช้งานอันหลากหลายของ PXI เราสามารถทำการอ่านและวิเคราะห์สัญญาณเสียงและการสั่นสะเทือนได้ทุกแนวแกนเพื่อที่จะหาจุดเสียที่ซ่อนอยู่ในแบบเรียลไทม์
