ระบบสถานีย่อยอัตโนมัติ (Substation Automation System)

ความเชื่อถือได้ของระบบไฟฟ้ามีความสำคัญต่อภาคอุตสาหกรรม เพราะเหตุขัดข้องทางไฟฟ้าอาจจะทำให้เกิดความสูญเสียความสามารถและโอกาสในการผลิต

ระบบสถานีย่อยอัตโนมัติ (Substation Automation System)

พิชิต จินตโกศลวิทย์

          ความเชื่อถือได้ของระบบไฟฟ้ามีความสำคัญต่อภาคอุตสาหกรรม อันเนื่องจากเหตุขัดข้องทางไฟฟ้าอาจจะทำให้เกิดความสูญเสียความสามารถและโอกาสในการผลิตรวมทั้งเครื่องจักรราคาสูงอาจชำรุดได้ ในปัจจุบันมีโรงงานอุตสาหกรรมและอาคารสำนักงานขนาดใหญ่ที่มีสถานีย่อยไฟฟ้าเป็นของตนเองซึ่งรับแรงดันไฟฟ้าที่ระดับแรงดันส่ง (Transmission & Sub-transmission Level) อันมีความเชื่อถือได้สูง ส่งผลทำให้ความเชื่อถือได้และความต่อเนื่องในการใช้งานระบบไฟฟ้าของโรงงานอุตสาหกรรมและอาคารสำนักงานสูงไปด้วย ตลอดทั้งค่าไฟยังถูกกว่าระดับแรงดันจำหน่าย (Distribution Level)

แต่ถึงกระนั้นระดับความเชื่อถือได้อาจยังไม่สูงสุดถ้าสถานีย่อยไฟฟ้านั้นไม่มีระบบควบคุมที่เหมาะสม ระบบควบคุมหนึ่งที่เพิ่มความเชื่อถือได้ของระบบไฟฟ้าในสถานีย่อยไฟฟ้าสูงขึ้นคือ ระบบสถานีย่อยอัตโนมัติซึ่งระบบสามารถแก้ไขเหตุขัดข้องในระบบไฟฟ้าได้โดยอัตโนมัติ เช่นการเปลี่ยนสายส่งไฟฟ้าโดยอัตโนมัติเมื่อสายส่งไฟฟ้าที่กำลังใช้มีสภาพผิดปกติ

อันที่จริงระบบสถานีย่อยอัตโนมัติสามารถถูกประยุกต์ใช้ได้หลากหลายระบบ เช่น ระบบส่งน้ำประปา, ระบบส่งก๊าซและน้ำมัน รวมทั้งสายการผลิตของโรงงานอุตสาหกรรม แต่ในบทความนี้จะกล่าวถึงระบบสถานีย่อยอัตโนมัติสำหรับระบบไฟฟ้าเป็นลำดับแรก

ระบบสถานีย่อยอัตโนมัติคืออะไร
          ระบบสถานีย่อยอัตโนมัติบ่อยครั้งจะถูกเรียกว่า SAS โดยทำหน้าที่พื้นฐานดังนี้
          1. การให้บริการในการเข้าถึงข้อมูลทางระบบไฟฟ้าทั้งระยะไกลและใกล้ (Remote/Local) เช่น ตรวจสอบสถานะอุปกรณ์ไฟฟ้า หรือแม้กระทั้งแก้ไขค่าเซตติ้งของระบบป้องกัน (Relay Setting)

          2. การควบคุมการทำงานอุปกรณ์จ่ายไฟฟ้าโดยบุคคลและโดยระบบอัตโนมัติ (Manual/Automatic Function) ทั้งในเหตุการณ์ปกติและไม่ปกติ เช่น การรักษาระดับแรงดันไฟฟ้า

          3. การจัดการระบบสื่อสารข้อมูลระหว่างอุปกรณ์จ่ายไฟฟ้าและระบบควบคุมหรือศูนย์สั่งการ (SCADA: Supervisory Control and Data Acquisition) ทำให้ได้ข้อมูลที่มีคุณภาพและเชื่อถือได้มากที่สุด

          ระบบ SAS เริ่มต้นพัฒนามาจาก RTU (Remote Terminal Unit) และ Protective Relay ซึ่งเป็นอุปกรณ์อิเล็กทรอนิกส์ที่ประกอบด้วยชุดรับส่งสัญญาณดิจิตอล และอะนาลอก (DI/DO/AI/AO: Digital Input/Digital Output/Analog Input/Analog Output) รวมทั้งประกอบด้วยฟังก์ชั่นการทำงานซึ่งเป็นซอฟต์แวร์ เพื่อดึงค่าวัด สถานะ สัญญาณเตือน รวมทั้งควบคุมการทำงานของอุปกรณ์จ่ายไฟฟ้า และป้องกันการเสียหายของอุปกรณ์ไฟฟ้า

โดยค่าวัดและสถานะต่าง ๆ นั้นจะถูกส่งไปยังระบบ SCADA เพื่อประกอบการตัดสินใจในการควบคุมอุปกรณ์การจ่ายไฟฟ้านั้น ๆ ผ่านระบบสื่อสารข้อมูลด้วยโปรโตคอลที่ออกแบบมาสำหรับงานระบบอัตโนมัติโดยเฉพาะ ในปัจจุบัน RTU ยังมีใช้อย่างแพร่หลายในระบบขนาดเล็กหรือระบบที่ไม่มีความซับซ้อนสูง ส่วน Protective Relay มักถูกใช้ในการด้านระบบป้องกันอย่างเดียว

สำหรับระบบขนาดใหญ่นั้นระบบ SAS เริ่มเข้ามามีบทบาทอันเนื่องจากโครงสร้างและสถาปัตยกรรมของระบบ SAS เป็นแบบกระจายหน้าที่ (Distributed Concept) ซึ่งมีความน่าเชื่อถือได้สูงตลอดรวมทั้งระบบประสิทธิภาพในการทำงานก็สูงเช่นกัน เนื่องจากระบบทำงานด้วยโปรเซสเซอร์หลายตัว (Multiple Processor) สามารถรองรับงานที่ต้องการการตอบสนองด้วยความเร็วสูง เช่น งานโอนถ่ายโหลดไฟฟ้าโดยอัตโนมัติ หรือ งานระบบป้องกันทางไฟฟ้า

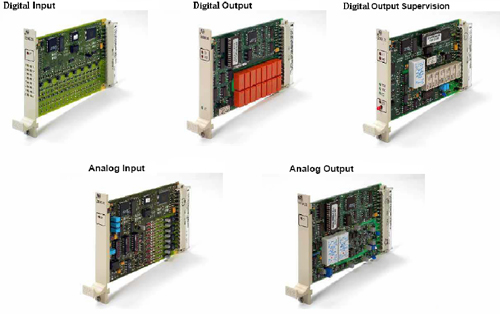

  รูปที่ 1 DI/DO/AI/AO Module

โครงสร้างของระบบสถานีย่อยอัตโนมัติ (Substation Automation Structure)
          ระบบ SAS ประกอบด้วยอุปกรณ์อิเล็กทรอนิกส์อัจฉริยะ (IED: Intelligence Electronic Device) หลาย ๆ ประเภท ทำหน้าที่ต่างกันเช่น เป็นอุปกรณ์ป้องกัน (Protective Relay) อุปกรณ์สื่อสารข้อมูล (Data Communication Device) อุปกรณ์ควบคุม (CU: Control Unit) หรือแม้กระทั่งตัว RTU IED แต่ละตัวจะถูกติดตั้งตามโครงสร้างของระบบ SAS ขึ้นอยู่กับหน้าที่และภาระงานของมัน

          โครงสร้างของระบบ SAS ได้ถูกจัดแบ่งเป็น 3 ระดับ โดยแต่ละระดับมีหน้าที่ดังนี้
          1. ระดับสถานี (Station Level) มีหน้าที่ในการส่งข้อมูลให้ระบบ SCADA, การจัดการระบบอัตโนมัติระดับสถานี (ระหว่างอุปกรณ์ต่างเบย์หรือต่างกลุ่ม เช่น ระหว่างสองหม้อแปลงกำลัง), การจัดการวิเคราะห์และสำรองข้อมูล, การเข้าจังหวะเวลาระหว่างอุปกรณ์ (Time Synchronization), การจัดการสัญญาณเตือน สถานะและการเปลี่ยนแปลงภายในสถานีย่อย และการควบคุมอุปกรณ์จ่ายไฟฟ้าผ่านระบบคอมพิวเตอร์ (HMI: Human Machine Interface)

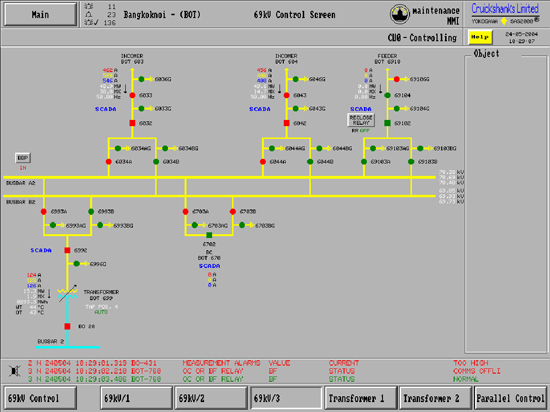

รูปที่ 2 Human Machine Interface


          2. ระดับเบย์ (Bay Level) มีหน้าที่ในการจัดการระบบอัตโนมัติระดับเบย์ (ระหว่างภายในเบย์เดียวกันหรือกลุ่มเดียวกัน เช่น กลุ่มหม้อแปลงกำลังเดียวกัน), การดึงข้อมูลจากอุปกรณ์จ่ายไฟฟ้า (Data Acquisition), การจัดการการควบคุมอุปกรณ์จ่ายไฟฟ้า, การจัดการระบบป้องกันอุปกรณ์จ่ายไฟฟ้า

          3. ระดับโปรเซส (Process Level) มีหน้าที่เชื่อมสายสัญญาณทางไฟฟ้าจากอุปกรณ์จ่ายไฟฟ้าไปยังระดับเบย์ เช่น สายสัญญาณค่ากระแสจากหม้อแปลงกระแส (CT: Current Transformer), สายสัญญาณค่าสถานะของอุปกรณ์จ่ายไฟฟ้าเช่นสถานะปลดสับของเบรกเกอร์,

สายสัญญาณควบคุมอุปกรณ์จ่ายไฟฟ้า เช่น สายสัญญาณปลดเบรกเกอร์ และสายสัญญาณสื่อสารข้อมูลสำหรับอุปกรณ์จ่ายไฟฟ้าสมัยใหม่ที่มี IED ขนาดเล็กฝังภายในตัวอุปกรณ์จ่ายไฟฟ้า เช่น หม้อแปลงกระแสอัจฉริยะ (Intelligence CT ตามมาตรฐาน IEC61850) การใช้สายสัญญาณสื่อสารข้อมูลจะสามารถลดจำนวนสายสัญญาณราคาสูงที่เป็นทองแดง และสามารถติดตั้งระบบ SAS ได้โดยง่าย อันเนื่องมาจากสายสัญญาณสื่อสารข้อมูลต้องการพื้นที่ในการติดตั้งน้อย

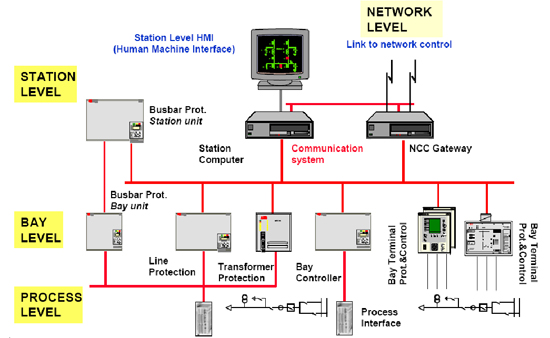

รูปที่ 3 โครงสร้างของระบบสถานีย่อยอัตโนมัติ

สถาปัตยกรรมของระบบสถานีย่อยอัตโนมัติ (Substation Automation Architecture)
          สถาปัตยกรรมของระบบสถานีย่อยอัตโนมัติคือการออกแบบระบบ SAS ให้มีประสิทธิภาพและความเชื่อถือได้สูงสุด แต่อย่างไรก็ต้องมีค่าใช้จ่ายในการลงทุนสูงเช่นกัน การออกแบบระบบ SAS ที่ดีต้องออกแบบให้ระบบ SAS มีประสิทธิภาพและความเชื่อถือได้ในการรองรับงานนั้น ๆ ได้ นอกจากนี้การออกแบบระบบ SAS นั้นต้องพิจารณาในหลายหัวข้อดังต่อไปนี้

          1. รูปแบบการสื่อสารข้อมูล เช่น การสื่อสารแบบ Master-Slave, Period Process State Transfer, Client-Server, Peer-to-Peer และ Multi-peer โดยแต่ละรูปแบบการสื่อสารมีกลไกการทำงานและจุดแข็งจุดอ่อนที่แตกต่างกันซึ่งผู้ออกแบบต้องพิจารณารูปแบบให้เหมาะสมตามระบบงานนั้น ๆ เช่น Multi-peer ใช้กลไกการส่งข้อความแบบตรวจสอบว่าสายสัญญาณว่างก่อนส่งข้อมูล

หรือที่รู้จักกันดีคือ CSMA/CD (Carrier Sense Multiple Access/Collision Detection) ซึ่งอาจจะมีเหตุการณ์การส่งข้อมูลชนกันในสายสัญญาณ (Data Collision) เป็นผลทำให้การวัดค่าหน่วงในสายสัญญาณไม่แน่นอน ทำการทำการเข้าจังหวะเวลาระหว่าง IED (Time Synchronization) ไม่แม่นยำไปด้วย ดังนั้นถ้าระบบงานต้องการความแม่นยำของเวลา ดังนั้นจึงไม่สมควรที่จะเลือกการสื่อสารรูปแบบ Multi-peer เป็นต้น

          2. การเข้าจังหวะเวลา (Time Synchronization) คือการตั้งเวลาของแต่ละ IED รวมทั้ง SCADA ให้ตรงกันเพื่อสำหรับวิเคราะห์เหตุการณ์ในแต่ละเบย์หรือพื้นที่เพื่อใช้ในการประกอบการตัดสินใจในการทำงานของระบบอัตโนมัติหรือเพื่อใช้ในการบำรุงรักษาเชิงแก้ไข (Corrective Maintenance) ในรูปแบบการเรียงลำดับเหตุการณ์ที่เกิดขึ้นในระบบ (SOE: Sequent of Events)

โดยรูปแบบการรับเวลามีสองรูปแบบหลักคือ การรับเวลาจากตัวรับสัญญาณจากดาวเทียม (GPS: Global Position System Receiver) และการรับเวลาจากระบบสื่อสารข้อมูลโดยโปรโตคอล การรับเวลาจากดาวเทียมมีความแม่นยำสูงแต่มีค่าใช้จ่ายในด้านอุปกรณ์และสายสัญญาณ และในระบบ SAS ที่มีขนาดใหญ่นั้น ไม่สามารถติดตั้งระบบ GPS ที่ IED ทุกตัวได้

ดังนั้นการรับเวลาต้องมีการออกแบบผสมผสานระหว่าง GPS และ โปรโตคอล เพื่อให้ได้ความแม่นยำของเวลาสูงสุด สำหรับการเข้าจังหวะเวลาด้วยโปรโตคอลนั้น ต้องเลือกโปรโตคอลที่สนับสนุนเรื่องการเข้าจังหวะเวลาโดยพิจารณากลไกการเข้าจังหวะเวลาด้วย เช่น IEC 60850-5-103, DNP3, SNTP หนึ่งในชุด TCP/IP โปรโตคอล

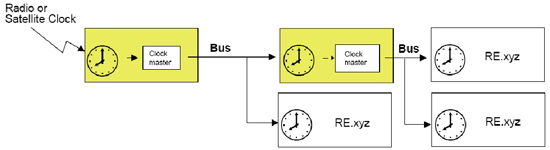

รูปที่ 4 การเข้าจังหวะเวลาจากดาวเทียมและโปรโตคอล

          3. ประสิทธิภาพของการสื่อสารข้อมูล (Performance of Communication) เป็นสิ่งที่ต้องคำนึงในการออกแบบระบบ SAS เนื่องจากประสิทธิภาพเป็นหนึ่งในตัววัดที่ชี้ว่าระบบ SAS จะได้ข้อมูลตามเวลาจริงมากที่สุด (Real-Time Data) ผู้ออกแบบจะต้องออกแบบระบบสื่อสารข้อมูลให้สามารถรองรับจำนวนการรับส่งข้อมูลจริงในระยะเวลาที่กำหนด (Data Throughput)

โดยปกติจะต้องออกแบบความสามารถในการส่งรับข้อมูล (Throughput Capacity) มากกว่าอย่างน้อย 10% ของความต้องการของระบบ SAS ในขณะทำงานปกติ ดังนั้นผู้ออกแบบต้องสามารถวิเคราะห์ความต้องการทางด้านการสื่อสารข้อมูลของระบบ และเลือกเทคโนโลยีที่สามารถสนับสนุนงานนั้น ๆ เช่น เลือกโปรโตคอลที่เหมาะสม หรือเลือกอุปกรณ์ทางด้านการสื่อสารข้อมูลที่เหมาะสม

          4. ความปลอดภัยและความต่อเนื่องในการทำงานของระบบ (Safety and Availability) ความต่อเนื่องในการทำงานของระบบ SAS ขึ้นอยู่กับการออกแบบป้องกันไม่ให้มีเหตุการณ์ที่จุดบกพร่องหรือขัดข้องจุดเดียวทำให้ระบบทั้งระบบขัดข้องหรือล่ม (Single Point of Failure) โดยปกติจะใช้หลักการซ้ำซ้อนระบบ (Redundancy Concept) ในการป้องกันการเกิด Single Point of Failure นั้นคือเมื่ออุปกรณ์หรือฟังก์ชั่นตัวใดตัวหนึ่งทำงานผิดพลาดหรือบกพร่องจะมีอุปกรณ์หรือฟังก์ชั่นตัวอื่นทำหน้าที่แทนอย่างต่อเนื่อง (Switch-Over Operation)

ในแง่ของความปลอดภัยของระบบ SAS นั้นคือเมื่อระบบสื่อสารข้อมูลทำงานผิดพลาดต้องไม่ก่อให้เกิดการทำงานผิดพลาดหรือการทำงานที่ไม่ต้องการของระบบ เช่น ในกรณีข้อมูลถูกเปลี่ยนแปลงโดยสัญญาณรบกวนภายนอก, ข้อมูลสูญหาย หรือข้อมูลมาช้ากว่าที่กำหนด ระบบจะต้องทำงานต่อเนื่องได้อย่างไม่มีปัญหา

โดยทั่วไปวิธีป้องกันการทำงานผิดพลาดของระบบสื่อสารคือ การใช้วิธีการตรวจสอบความผิดพลาดในการสื่อสารข้อมูล (Error Detection) เช่น Longitudinal Redundancy Check (LRC), Cyclical Redundancy Check (CRC), Select Before Operate (SBO) และการติดตั้งสายสัญญาณข้อมูลที่ทนทานต่อการรบกวนจากสภาพแวดล้อมภายนอกเช่น สายใยแก้วนำแสง เป็นต้น

ในแง่ของคุณภาพของข้อมูล (Data Quality) นั้นโปรโตคอลต้องสามารถบ่งชี้คุณภาพของข้อมูล (Quality Flag) ว่าสามารถเชื่อถือได้หรือไม่ หรือเหมาะสมในการนำมาตัดสินใจได้หรือไม่ ถ้าคุณภาพข้อมูลไม่ดี เช่น ข้อมูลมีการเปลี่ยนแปลงบ่อยครั้งผิดปกติ (Data Oscillation) ก็ไม่สามารถนำข้อมูลนั้นมาพิจารณาในระบบอัตโนมัติได้ ดังนั้นการเลือกโปรโตคอลที่เหมาะสมก็มีผลต่อระดับความปลอดภัยของระบบได้

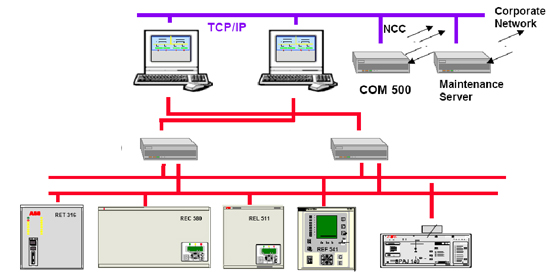

รูปที่ 5 การทำการ Redundant ระบบสื่อสาร

          5. สื่อนำสัญญาณสื่อสาร (Communication Media) สื่อสัญญาณที่ใช้ในการรับส่งข้อมูลในระบบ SAS มีผลต่อความปลอดภัยและความต่อเนื่องในการทำงานของระบบ SAS ประเภทของการติดต่อสื่อสารข้อมูลระดับล่าง (Physical and Data link) ในระบบ SAS หลัก มี 3 ประเภทคือ

          * RS232C หรือรู้จักกันทั่วไปในชื่อของ Com Port หรือ Serial Port เป็นการสื่อสารแบบหนึ่งต่อหนึ่งในแบบอนุกรม หรือ หนึ่ง RS232C พอร์ต สามารถสื่อสารกับ IED ได้เพียงตัวเดียว โดยการสื่อสารสามารถรับ-ส่งข้อมูลในเวลาเดียวกัน (Full Duplex) ข้อดีของ RS232C คือสามารถกำหนดช่วงเวลาการเข้าถึงข้อมูลได้แน่นอนที่สุด (Quality of Service) ข้อเสียคือระยะทางของสายสัญญาณพื้นฐาน (ทองแดง) ประมาณ 10 เมตร และอัตราการส่งข้อมูลสูงสุดโดยทั่วไปอยู่ที่ 38,400bps

          * RS485 เป็นการสื่อสารแบบหนึ่งต่อหลายตัวในแบบอนุกรม หรือ หนึ่ง RS485 พอร์ต สามารถสื่อสารกับ IED ได้หลายตัว (RS485 Network) โดยการสื่อสารต้องรับและส่งข้อมูลในช่วงเวลาที่ต่างกัน (Haft Duplex) ข้อดีของ RS485 คือระยะทางของสายสัญญาณไกลประมาณ 1,200 เมตรเนื่องจากเป็นส่งสัญญาณแบบสมดุล (Balance Mode) และอัตราการส่งข้อมูลค่อนข้างสูงอยู่ที่ 5 mbps ขึ้นอยู่กับระยะทางและสภาพแวดล้อม ข้อเสียคือ Quality of Service ต่ำกว่า RS232C ขึ้นอยู่กับจำนวนของ IED ที่ใช้สื่อสัญญาณเดียวกัน

          * Ethernet (IEEE 802.3) เป็นรูปการรับส่งข้อมูลพื้นฐานในเครือข่ายคอมพิวเตอร์มีความเร็วสูงตั้งแต่ 10 mbps ถึงระดับหลายกิกะบิต ระยะทางของสายสัญญาณพื้นฐานโดยประมาณอยู่ที่ 100 เมตร ข้อเสียคือ Quality of Service ค่อนข้างต่ำรวมทั้งการทำการเข้าจังหวะเวลาระหว่าง IED ทำได้ยาก อันเนื่องมาจากไม่สามารถคาดการณ์การชนข้อมูลได้อย่างแน่นอน ส่งผลให้การวัดการหน่วงของเวลาในสายสัญญาณไม่แน่นอน แต่ในปัจจุบันได้พัฒนากลไกการทำงานเพื่อเพิ่ม Quality of Service โดยใช้ตัวบอกระดับความสำคัญของข้อมูล (Priority Tag)

          สำหรับในสถานีย่อยที่มีระยะห่างระหว่าง IED ค่อนข้างไกลนั้นไม่สมควรที่ใช้สายสัญญาณที่เป็นสายทองแดงเนื่องจากอาจจะถูกรบกวนจากคลื่นสนามแม่เหล็กได้โดยง่ายโดยเฉพาะในขณะที่อุปกรณ์ไฟฟ้าแรงสูงเริ่มทำงาน สายใยแก้วนำแสง (Fiber Optic) เป็นทางเลือกหนึ่งในการแก้ปัญหานี้ โดยปกติสายใยแก้วนำแสงสามารถผลิตจากแก้วหรือพลาสติก ซึ่งสายใยแก้วนำแสงที่สร้างจากพลาสติกจะมีราคาค่อนข้างถูกแต่จะมีข้อเสียในเรื่องของอัตราการเสื่อมสภาพที่สูงกว่าแก้วค่อนข้างมาก

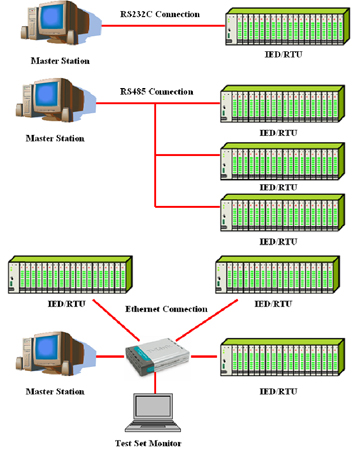

รูปที่ 6 รูปแบบการเชื่อมต่อ IED

ประโยชน์ของระบบสถานีย่อยอัตโนมัติ
           ประโยชน์ของระบบ SAS สามารถวิเคราะห์ได้ 2 มุมมอง คือ ทางด้านธุรกิจ และทางด้านเทคนิคโดยในบทความนี้จะกล่าวในลักษณะโดยรวมได้แก่

           1. เพิ่มประสิทธิภาพในการใช้งานระบบไฟฟ้า (Enhancing Power System Operation) เนื่องจากระบบ SAS สามารถเข้าถึงข้อมูลของแต่ละอุปกรณ์ไฟฟ้า ทำให้วิศวกรไฟฟ้าสามารถรู้ขีดความสามารถของแต่ละอุปกรณ์ไฟฟ้าได้จริง และสามารถคำนวณค่าระยะเผื่อความปลอดภัย (Safety Margin) ของแต่ละอุปกรณ์ได้อย่างถูกต้อง ทำให้สามารถใช้งานอุปกรณ์ไฟฟ้าได้เหมาะสมกับราคาและความสามารถของมัน

           2. เพิ่มความเชื่อถือได้และความยืดหยุ่นในระบบไฟฟ้า (Increasing Reliability and Flexibility) ระบบ SAS มีระบบอัตโนมัติที่จัดการสภาพขัดข้องทางไฟฟ้าทำให้ลดระยะเวลาไฟฟ้าดับ ป้องกันอุปกรณ์ไฟฟ้าราคาสูงชำรุดอันเนื่องมาจากกระแสลัดวงจรหรือแม้กระทั้งทำการปลดโหลดที่ไม่สำคัญเพื่อรักษาโหลดที่สำคัญเอาไว้ ดังตัวอย่างดังต่อไปนี้

           * Autoreclosing คือการจ่ายไฟฟ้ากลับอัตโนมัติหลังจากเกิดการลัดวงจรแบบชั่วคราว

           * Load Shedding คือการปลดโหลดที่ไม่สำคัญเพื่อรักษาโหลดที่สำคัญเอาไว้เนื่องจากมีปัญหาในความสามารถในการจ่ายไฟฟ้าของระบบไฟฟ้า

           * High Speed Power Transfer for Uninterrupted Power Supply คือการย้ายรับแหล่งจ่ายไฟด้วยความเร็วสูง เช่น ถ้าในโรงงานมีหม้อแปลงกำลัง 2 ตัวแยกกันจ่ายไฟฟ้า ถ้าหม้อแปลงหนึ่งมีปัญหา โหลดจะย้ายอัตโนมัติไปรับไฟจากอีกหม้อแปลงหนึ่งทันที

           * Bay Oriented Busbar Protection คือการป้องกันบัสบาร์ซึ่งเป็นแท่งตัวนำไฟฟ้าซึ่งรับพลังงานไฟฟ้าจากแหล่งจ่ายไฟฟ้าและส่งไปยังแหล่งรับไฟฟ้า อาจจะมีแหล่งรับหรือแหล่งจ่ายไฟฟ้าหลายแห่ง เช่นมีหม้อแปลงกำลังไฟฟ้าหลายตัว ดังนั้นบัสบาร์จึงมีโอกาสได้รับผลกระทบจากเหตุผิดพร่องทางไฟฟ้าสูง เมื่อเกิดกระแสลัดวงจรไหลในบัสบาร์ ระบบ SAS ต้องพยายามตัดแหล่งต้นต่อของการลัดวงจรให้เร็วที่สุดและพยายามรักษาแหล่งจ่ายและแหล่งรับไฟฟ้าตัวอื่นให้ทำงานต่อไปได้ การป้องกันบัสบาร์เป็นการรักษาความมั่นคงในระบบไฟฟ้าที่สำคัญระบบหนึ่ง

           * Power Transformer Protection Control and Monitoring หม้อแปลงกำลังเป็นอุปกรณ์จ่ายไฟฟ้าราคาสูง ระบบ SAS สามารถตรวจสอบสภาพผิดปกติของหม้อแปลงก่อนที่จะเกิดเหตุขัดข้องทางระบบไฟฟ้า เป็นผลให้ลดค่าบำรุงรักษารวมทั้งลดค่าความเสียหายอันเนื่องจากไฟดับ (Outage Cost) อีกทั้งระบบ SAS สามารถใช้ความสามารถของหม้อแปลงกำลังได้อย่างสูงสุดจากการควบคุมโหลดและระดับแรงดันที่เหมาะสม

           * Power System Monitoring ระบบ SAS สามารถตรวจสอบสาเหตุที่ทำให้ระบบไฟฟ้าขัดข้องเช่น เกิดจากความผิดพลาดของมนุษย์, เกิดจากความเสื่อมสภาพของอุปกรณ์ไฟฟ้า หรือวงจรควบคุมไฟฟ้า  หรือเกิดจากสิ่งแวดล้อมภายนอก เช่น ลม ฝน ดังนั้นวิศวกรสามารถวิเคราะห์สาเหตุเพื่อออกมาตรการป้องกัน หรือเพื่อแก้ไขเหตุขัดข้องได้อย่างรวดเร็ว รวมทั้งเข้าแก้ไขสิ่งผิดปกติในระบบก่อนที่เหตุขัดข้องไฟฟ้าจะเกิดขึ้นได้

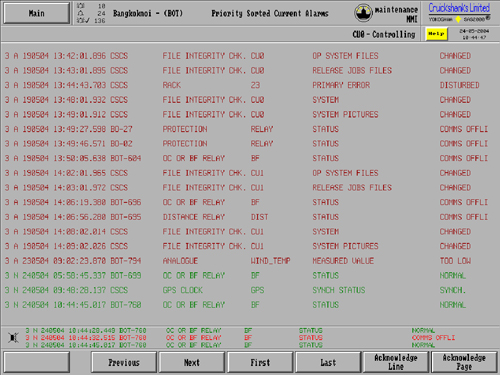

รูปที่ 7 Sequent of Events

สรุป
           การติดตั้งระบบ SAS สามารถทำให้ระบบไฟฟ้ามีความเชื่อถือได้สูงขึ้น ลดค่าความเสียหายอันเนื่องจากไฟฟ้าดับ (การเสียโอกาสทางด้านการผลิต และความเสียหายอันเนื่องจากเครื่องจักรชำรุด) และรักษาระดับของแรงดันให้เหมาะสมกับระบบไฟฟ้าของโรงงาน ระบบ SAS สามารถบันทึกข้อมูลและเหตุการณ์ทางด้านระบบไฟฟ้าทำให้วิศวกรไฟฟ้าสามารถวางแผนการบำรุงรักษา รวมทั้งแก้ไขเหตุขัดข้องได้อย่างรวดเร็วลดระยะเวลาของไฟฟ้าดับ

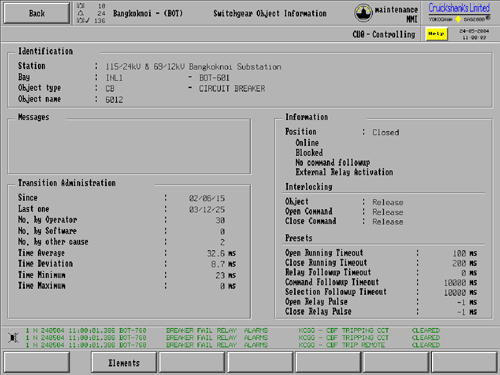

รูปที่ 8 การดูสภาพทั่วไปของเบรกเกอร์เพื่อบำรุงรักษา
