ทำความรู้จักกับชนิดของใบสกรูลำเลียงวัสดุปริมาณมวล

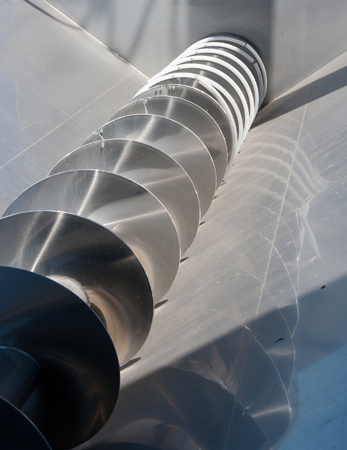

สกรูลำเลียง เป็นอุปกรณ์เชิงกลที่ถูกสร้างขึ้นสำหรับขนถ่ายวัสดุต่าง ๆ ส่วนมากจะนิยมใช้ในการขนถ่ายวัสดุปริมาณมวล

ธีรศักดิ์ ศรีมิตรรุ่งโรจน์
ภาควิชาวิศวกรรมขนถ่ายวัสดุ คณะวิศวกรรมศาสตร์
มหาวิทยาลัยเทคโนโลยีพระจอมเกล้าพระนครเหนือ

          สกรูลำเลียง เป็นอุปกรณ์เชิงกลที่ถูกสร้างขึ้นสำหรับขนถ่ายวัสดุต่าง ๆ ส่วนมากจะนิยมใช้ในการขนถ่ายวัสดุปริมาณมวล (Bulk Materials) สกรูลำเลียงจะมีชิ้นส่วนประกอบหลักที่สำคัญอยู่หลายส่วนด้วยกัน ประกอบด้วย ใบสกรู ตัวแขวน ราง และชุดขับ การออกแบบสร้างสกรูลำเลียงจำเป็นต้องศึกษารูปร่างลักษณะของส่วนประกอบและหลักการนำไปใช้งาน

ทั้งนี้ขึ้นอยู่ว่าผู้ออกแบบจะนำสกรูไปใช้เพื่อการลำเลียงวัสดุประเภทใด ซึ่งคุณสมบัติของวัสดุปริมาณมวลชนิดต่าง ๆ นั้นได้ถูกจำแนกประเภทเอาไว้ตามมาตรฐานของ CEMA (Conveyor Equipment Manufacturers Association) ทั้งนี้ก็เพื่อจะได้ออกแบบสร้างสกรูลำเลียงได้อย่างมีประสิทธิภาพ เหมาะกับการนำไปใช้งานในรูแบบต่าง ๆ ซึ่งเนื้อหาของบทความนี้จะได้กล่าวถึงชิ้นส่วนที่สำคัญที่มีความสำคัญเป็นอย่างมากต่อการลำเลียงวัสดุนั่นคือ “ใบสกรูลำเลียง”

ใบสกรู (Screw Flights)
          ใบสกรูนั้นถือว่าเป็นชิ้นส่วนประกอบหลักที่สำคัญที่สุดของชุดสกรูลำเลียง ลักษณะของใบสกรูจะเป็นตัวบอกว่าจะนำไปใช้งานประเภทใด หรือเหมาะกับการขนวัสดุชนิดใด การพิจารณาออกแบบเลือกใบสกรูเพื่อนำไปใช้งานอย่างเหมาะสมนั้น จะต้องศึกษาชนิดลักษณะรูปร่างของใบสกรูและส่วนประกอบต่าง ๆ ซึ่งใบสกรู สามารถแบ่งตามลักษณะรูปร่างแบบต่าง ๆ ได้ดังนี้

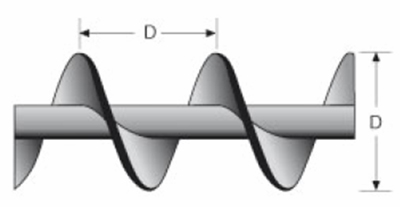

          * ใบสกรูแบบใบเต็มระยะพิตมาตรฐาน (Single Flight Standard Pitch) เป็นใบสกรูใบเต็มที่มี ระยะพิตเท่ากับขนาดเส้นผ่าศูนย์กลางนอกสุดของสันใบ ใช้ขนถ่ายวัสดุทั่วไปเหมาะกับการขนถ่ายวัสดุในแนวนอน

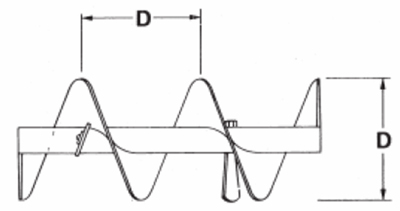

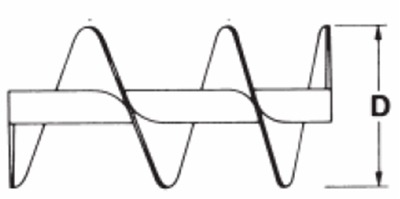

รูปที่ 1 ใบสกรูแบบใบเต็มระยะพิตมาตรฐาน

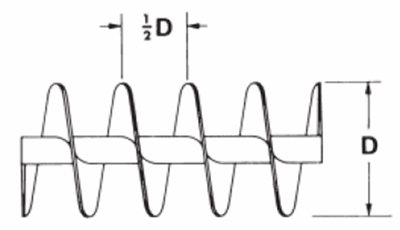

          * ใบสกรูแบบใบเต็มระยะพิตเท่ากับครึ่งหนึ่งของเส้นผ่าศูนย์กลางใบ (Single Flight Haft Pitch) เป็นใบสกรูที่มีระยะพิตเท่ากับครึ่งหนึ่งของขนาดเส้นผ่าศูนย์กลางนอกสุดของสันใบ ใช้กับงานขนถ่ายวัสดุ แนวเอียง แนวดิ่ง เหมาะกับวัสดุที่ไหลตัวได้ดี

รูปที่ 2 ใบสกรูแบบใบเต็มระยะพิตครึ่งหนึ่งของเส้นผ่าศูนย์กลางใบ

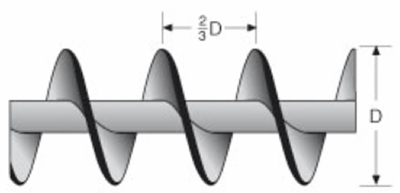

          * ใบสกรูแบบใบเต็มระยะพิตสั้น (Single Flight Short Pitch) เป็นใบสกรูที่มีระยะพิตเท่ากับ 2/3 ของเส้นผ่าศูนย์กลางใบสกรู สามารถใช้ในการขนถ่ายวัสดุแนวเอียงที่ทำมุมมากกว่า 20 องศา หรือแนวดิ่ง และยังใช้สามารถลดการพุ่งของวัสดุเพื่อใช้ในการจ่ายวัสดุด้วย

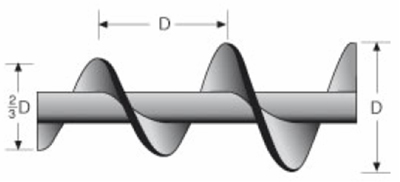

รูปที่ 3 ใบสกรูแบบใบเต็มระยะพิตสั้น

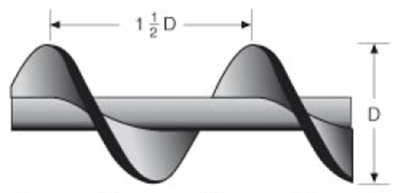

          * ใบสกรูแบบใบเต็มระยะพิตยาว (Long Pitch Conveyor Screws) เป็นใบสกรูที่มีระยะพิตเท่ากับ 11/2 ใช้เป็นเครื่องตีกวนของเหลว หรือขนถ่ายวัสดุด้วยความเร็วสำหรับวัสดุที่ไหลได้ดี

รูปที่ 4 ใบสกรูแบบใบเต็มระยะพิตยาว

          * ใบสกรูแบบใบเต็มระยะพิตขยาย (Single Flight Variable Pitch) เป็นใบสกรูที่ระยะพิตของใบจะ ค่อย ๆ ขยายเพิ่มขึ้น ใช้ในสกรูจ่ายหรือป้อนวัสดุ เหมาะกับวัสดุที่ละเอียดไหลตัวง่าย การไหลของวัสดุต่อเนื่อง สม่ำเสมอตลอดความยาวของสกรู

รูปที่ 5 ใบสกรูแบบใบเต็มระยะพิตขยาย

          * ใบสกรูแบบที่ขนาดเส้นผ่าศูนย์กลางเพิ่มขึ้นเป็นระดับขั้น (Stepped Pitch Conveyor Screw) ใบสกรูแบบนี้จะประกอบไปด้วยใบสกรูที่มีขนาดเส้นผ่าศูนย์กลางที่ต่างกัน แต่มีระยะพิตเท่ากันมาเชื่อมติดตั้ง เรียงกันบนแกนเพลาเดียวกันเป็นช่วง ๆ ส่วนมากจะใช้ในงานสกรูจ่ายวัสดุส่วนที่ขนาดเส้นผ่าศูนย์กลางน้อยจะติดตั้งไว้ที่ตำแหน่งใต้ Hopper เพื่อใช้จ่ายวัสดุและควบคุมการไหลของวัสดุ

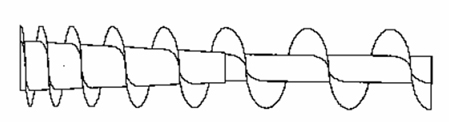

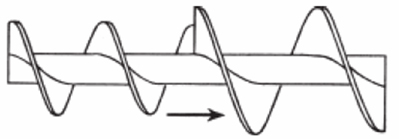

รูปที่ 6 ใบสกรูแบบที่ขนาดเส้นผ่าศูนย์กลางเพิ่มขึ้นเป็นช่วง ๆ

          * ใบสกรูแบบใบเรียวระยะพิตมาตรฐาน (Single Tapered Flight Standard Pitch) เป็นใบสกรูที่มี ระยะพิตมาตรฐาน แต่ขนาดเส้นผ่าศูนย์กลางค่อย ๆ ขยายเพิ่มขึ้น ใช้ในงานสกรูจ่ายเหมาะกับการขนวัสดุที่เป็นก้อนหรือร่วนซุยออกจากถังเก็บ หรือ Hopper การไหลของวัสดุเป็นไปอย่างสม่ำเสมอ

รูปที่ 7 ใบสกรูแบบใบเรียวระยะพิตมาตรฐาน

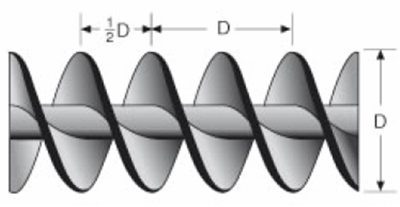

          * ใบสกรูแบบใบเต็ม 2 ชั้น ระยะพิตมาตรฐาน (Double Flight Standard Pitch) เป็นใบสกรูแบบ มาตรฐานสองใบนำมาติดซ้อนกันบนเพลาเดียว ใช้ในการขนถ่ายวัสดุราบเรียบ การปล่อยวัสดุออกเป็นไปอย่างสม่ำเสมอ

รูปที่ 8 ใบสกรูแบบใบเต็ม 2 ชั้น ระยะพิตมาตรฐาน

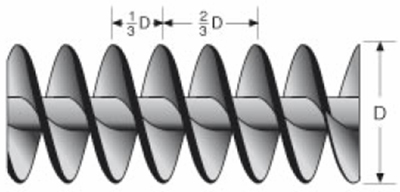

          * ใบสกรูแบบระยะพิตสั้นสองชั้น (Double Flight Shot Pitch Conveyor Screws) เป็นใบสกรูแบบที่นำใบสกรูระยะพิตสั้น 2 ใบมาติดตั้งซ้อนกันบนเพลาเดียว ระยะพิตจะสั้นมากทำให้แม่นยำในการจ่ายวัสดุ วัสดุที่ไหลออกจากสกรูจะไม่พุ่งไปไกล เหมาะกับงานป้อนวัสดุเข้าเครื่องผสมที่ต้องการส่วนผสมและการไหลสม่ำเสมอ

รูปที่ 9 ใบสกรูแบบระยะพิตสั้นสองชั้น

          * ใบสกรูแบบใบเต็มระยะพิตมาตรฐานติดใบพาย (Standard Pitch with Paddles) ใบสกรูแบบนี้ จะเป็นแบบใบเต็มระยะพิตมาตรฐานติดใบพายตามเพลาเป็นช่วย ๆ ใบพายจะเป็นตัวกวาดช่วยในการไหลหรือ ผสมวัสดุ สามารถปรับมุมบิดใบพายได้ จะใช้กับวัสดุน้ำหนักเบา น้ำหนักปานกลาง มีลักษณะละเอียดเป็นเมล็ดหรือเป็นแผ่น



รูปที่ 10 ใบสกรูแบบใบเต็มระยะพิตมาตรฐานติดใบพาย

          * ใบสกรูแบบใบตัด (Single Cut Flight) ใบสกรูแบบนี้จะเป็นแบบใบสกรูมาตรฐาน แต่ขอบนอกสุดของสันใบสกรูจะมีการตัดบากเป็นช่อง รอยบากจะช่วยในการผสมกันของวัสดุในขณะขนถ่าย


รูปที่ 11 ใบสกรูแบบใบตัด

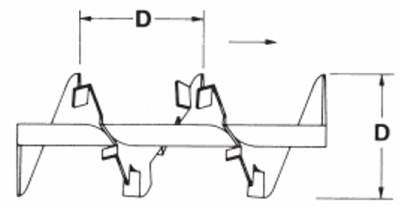

          * ใบสกรูแบบตัดและพับ (Cut and Folded Flight Conveyor Screws) เป็นใบสกรูที่มีรอยตัดและพับ ซึ่งจะเป็นส่วนที่ใช้สำหรับการผสมและกวนวัสดุซึ่งจะทำให้วัสดุลอยตัวขึ้นในอากาศ เป็นผลให้เกิดการผสมกันของวัสดุได้ดีขึ้น ใบสกรูนี้จะใช้กับวัสดุที่มีน้ำหนักเบา มีขนาดปานกลางหรือวัสดุละเอียด

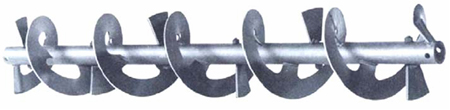

รูปที่ 12 ใบสกรูแบบตัดและพับ

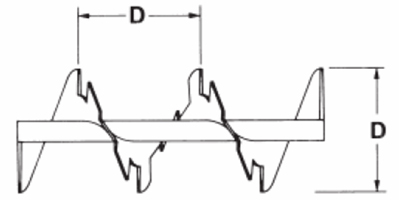

          * ใบสกรูแบบตัดและติดใบพาย (Cut Flight with Paddled) เป็นใบสกรูแบบตัดแล้วมีใบพัดติดอยู่ เป็นช่วง ๆ ซึ่งเป็นตัวขวางการไหลของวัสดุเพื่อทำให้เกิดการผสมกันของวัสดุมากขึ้นในขณะขนถ่ายวัสดุ

รูปที่ 13 ใบสกรูแบบตัดและติดใบพาย

          * ใบกรูแบบริบบอน (Ribbon Flights) ใบสกรูแบบนี้จะทำจากเหล็กแบนบิดม้วนเป็นเกลียวแล้วนำมายึดติดกับเพลาด้วยเหล็กเส้น ช่องว่างของใบสกรูกับเพลาจะทำให้วัสดุลอดผ่านได้ ทำให้วัสดุผสมกันไปด้วย เหมาะกับงานขนถ่ายวัสดุเหลวมีความหนืดและเหนียว

รูปที่ 14 ใบสกรูแบบริบบอน

          * ใบสกรูแบบริบบอนติดใบพาย (Ribbon Flight With Paddles) ใบสกรูแบบริบบอนติดใบพายนี้ จะนำใบพายมาติดระหว่างระยะพิตของใบใบพาย จะติดเป็นแนวเกลียวสวนการเคลื่อนที่ของวัสดุ ใบพายจะใช้วิธีเชื่อมติดกับเพลา เพื่อลดส่วนยื่นของใบพาย ใบสกรูชนิดนี้เหมาะกับการใช้ในงานผสมวัสดุขณะขนถ่าย ใช้ลำเลียงวัสดุแข็งมีน้ำหนักเบาถึงปานกลาง หรือวัสดุละเอียดเป็นเม็ดหรือเกล็ด

รูปที่ 15 ใบสกรูแบบริบบอนติดใบพาย

          * ใบสกรูแบบริบบอนหลายใบ (Multiple Ribbon Flight Conveyor Screws) ใบสกรูริบบอนแบบนี้ จะมีใบสกรูริบบอนที่มีเส้นผ่าศูนย์กลางขอบนอกใบสกรูที่แตกต่างกันออกไป มายึดติดตั้งอยู่บนแกนเพลา การพาวัสดุของใบสกรูจะมีทิศทางตรงกันข้าม ใบหนึ่งจะพาวัสดุไปข้างหน้าอีกใบก็จะพาวัสดุกลับ วัสดุจะ คลุกเคล้ากันได้เป็นอย่างดี

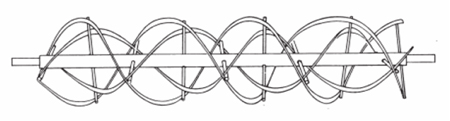

รูปที่ 16 ใบสกรูแบบริบบอนหลายใบ

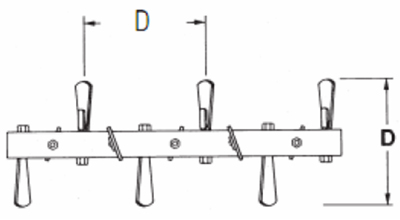

          * ใบสกรูแบบใบพาย (Van Paddle Conveyor) ใบพายจะทำจากเหล็กติดกับก้านที่สอดทะลุเพลา แล้วยึดด้วยนัต ใบพายนี้จะสามารถปรับมุมเอียงได้เพื่อควบคุมทิศทางการไหล เหมาะในการใช้กับงานผสม วัสดุใช้ได้ทั้งวัสดุแห้งหรือเหลว



รูปที่ 17 ใบสกรูแบบใบพาย

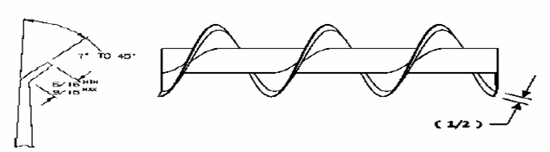

          * ใบสกรูลำเลียงแบบใบถ้วย (Cupped Pitch) ใบสกรูแบบนี้จะมีประสิทธิภาพในการผลักดันวัสดุ ให้เคลื่อนตัวไปช้า ๆ เพื่อให้การจ่ายวัสดุออกจาก Hopper ไหลตัวได้ง่าย เหมาะกับการจ่ายวัสดุในแนวเอียงทำ มุมและแนวดิ่ง เนื่องจากความสามารถอุ้มวัสดุได้ดีและขนาดของความยาวพิตจะค่อนข้างยาว



รูปที่ 18 ใบสกรูลำเลียงแบบใบถ้วย

          * สกรูแบบกรวยระยะพิตสม่ำเสมอ (Cone with Consistent Pitch) เพลาของสกรูจะเป็นรูปกรวย ใช้ในงานสกรูจ่ายวัสดุตามแนวราบตามความยาวที่ต้องการ เพลารูปกรวยจะให้วัสดุไหลออกจาก Hopper หรือถังเก็บได้ง่ายขึ้น



รูปที่ 19 สกรูแบบกรวยระยะพิตสม่ำเสมอ

          * สกรูแบบกรวยระยะพิตเพิ่มขึ้น (Cone with Varied Pitch) เพลาของสกรูจะเป็นรูปกรวย ใช้ในงานสกรูจ่ายวัสดุตามแนวราบไปตามความยาวที่ต้องการ เพลารูปกรวยจะให้วัสดุไหลออกจาก Hopper หรือถังเก็บได้ง่ายขึ้น

รูปที่ 20 สกรูแบบกรวยระยะพิตเพิ่มขึ้น

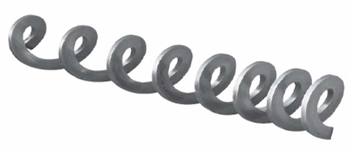

          * ใบสกรูแบบไม่มีเพลา (Shaft Less Flight) เป็นใบสกรูใบเกลียวที่ไม่มีเพลายึดใบเกลียว รับ แรงบิดสูงความเร็วในการขนถ่ายต่ำ เหมาะสำหรับการลากพาวัสดุหรือขนถ่ายวัสดุที่เกิดการอัดตัวกันง่าย เป็นเส้นใย

รูปที่ 21 ใบสกรูแบบไม่มีเพลา

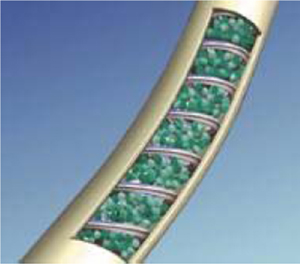

          * ใบสกรูแบบยืดหยุ่นได้ (Flexible Screw Conveyors) ใบสกรูแบบนี้จะทำเหล็กกล้าสปริงหรือ สแตนเลสโดยที่ใบสกรูจะอยู่ภายในท่อที่เป็นทั้งท่ออ่อนหรือท่อแข็งทั้งพลาสติกหรือโลหะแข็งและมีชุดมอเตอร์ขับไฟฟ้า ซึ่งปกติจะติดตั้งที่ส่วนปลายของสกรูลำเลียง ใบสกรูแบบนี้จะสามารถโค้งไปตามรางแบบท่อมีทั้ง แบบกลม และแบบแบน

          1. ใบสกรูยืดหยุ่นได้แบบกลม ใช้แรงขับเคลื่อนวัสดุออกสู่ภายนอกโดยผ่านไปตามใบเกลียวกับท่อ ใบสกรูแบบนี้จะลดการเสียดสีกันระหว่างใบกับท่อ ใช้กำลังขับต่ำวัสดุจะค่อย ๆ กระจายตัว ภายในท่อมีการขวางการไหลในตัวช่วยในการผสมวัสดุ ใบสกรูแบบกลมจะมีประสิทธิภาพในการการขนส่ง และผสมวัสดุ อายุการใช้งานที่ยาวนานกว่าแบบแบน

รูปที่ 22 ใบสกรูยืดหยุ่นได้แบบกลม

          2. ใบสกรูยืดหยุ่นได้แบบแบน ผลิตจากเส้นลวดสี่เหลี่ยม มีแรงขับเคลื่อนดีมากมีความจุเพิ่มขึ้นเล็กน้อย เหมาะกับการขนวัสดุที่เบา วัสดุจะผสมกับอากาศได้ดี ใช้เมื่อต้องการให้วัสดุผสมกับอากาศ ซึ่งช่วยในการเคลื่อนที่ของวัสดุไปเมื่อไม่มีการไหลย้อยกลับ เหมาะกับวัสดุจำพวกแป้ง, ผงดับเพลิง รวมทั้งวัสดุที่ผ่านการกรองทั้งหลาย

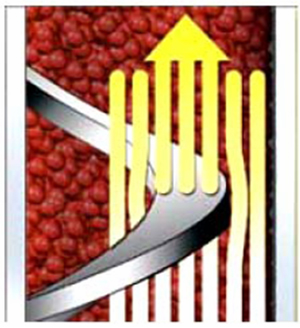

รูปที่ 23 ใบสกรูยืดหยุ่นได้แบบแบน

          3. ใบสกรูยืดหยุ่นได้แบบมีขอบใบเอียง ออกแบบให้ขนถ่ายวัสดุที่ไหลยากประเภทที่มีเหล็กเป็นส่วนประกอบ วัสดุมีการชุบสีย้อมสี วัสดุจะถูกพาไปตามและใบสกรู ไม่เหมาะที่จะขนถ่ายในงานที่ใช้ ที่งอ แต่ก็สามารถขนถ่ายวัสดุในแนวเอียงได้

รูปที่ 24 ใบสกรูยืดหยุ่นได้แบบมีขอบใบเอียง

เอกสารอ้างอิง
          1. ANSI/CEMA 350-2009, CEMA STANDARD No. 350, "SCREW CONVEYORS"
