การตรวจสอบเชิงป้องกันสำหรับแผงสวิตช์แรงดันต่ำ

การเฝ้าระวังการใช้พลังงานไฟฟ้าและการดูแลบริภัณฑ์ไฟฟ้าต่าง ๆ อย่างใกล้ชิดจะส่งผลดีต่อผู้ใช้ไฟและองค์กรการไฟฟ้าในภาพรวม

การตรวจสอบเชิงป้องกันสำหรับแผงสวิตช์แรงดันต่ำ
(Preventive Maintenance for Low Voltage Switchboards)

ธงชัย คล้ายคลึง, วิษา ผ่องจันทึก, ยุทธนา คงจีน
สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีราชมงคลอีสาน นครราชสีมา

          พลังงานไฟฟ้า เป็นพลังงานที่มีความสำคัญอย่างยิ่งต่อการดำรงชีวิตของประชากรและการขับเคลื่อนเศรษฐกิจของชาติ ปัจจุบันความต้องการใช้พลังงานไฟฟ้ามีแนวโน้มเพิ่มมากขึ้นอย่างต่อเนื่อง ดังนั้นไม่ว่าท่านจะอยู่ในฐานะผู้ใช้ไฟ ผู้ดูแลระบบจำหน่ายตลอดจนผู้ดูแลต้นกำลังของระบบการผลิตไฟฟ้าก็ตาม ต่างก็มีเจตนาเดียวกันว่าจะทำอย่างไรจึงจะใช้พลังงานไฟฟ้านี้ให้มีความปลอดภัยและเกิดประโยชน์สูงสุด

ดังนั้นการติดตาม การเฝ้าระวังการใช้พลังงานไฟฟ้าและการดูแลบริภัณฑ์ไฟฟ้าต่าง ๆ อย่างใกล้ชิดย่อมส่งผลดีต่อผู้ใช้ไฟและองค์กรการไฟฟ้าในภาพรวมอย่างแน่นอน การหมั่นดูแลตรวจสอบการใช้พลังงานไฟฟ้าและบริภัณฑ์ไฟฟ้าต่าง ๆ ในระบบด้วยวิธีการที่ถูกต้องตามหลักวิศวกรรมและกระทำอย่างต่อเนื่อง เพื่อให้บรรลุวัตถุประสงค์ในการใช้พลังงานไฟฟ้าอย่างมีประสิทธิภาพสูงสุด

บ่อยครั้งผู้บริหารในองค์กรให้ความสำคัญและสนใจเพียงว่าวันนี้ เดือนนี้ องค์กรเรามียอดจำหน่ายเท่าไร ผลิตทันตามความต้องการหรือไม่ ทำได้ตามเป้าหมายที่กำหนดไว้หรือเปล่า ? ซึ่งมักจะลืม (หรือไม่เคย) นึกถึงความสำคัญของระบบไฟฟ้าเลย ทั้ง ๆ ที่เป็นพลังงานหลักที่จำเป็นต่อการดำเนินกิจกรรมหรือระบบการผลิตขององค์กรอย่างยิ่ง ความจริงแล้วนั้นต้องให้ความสำคัญกับระบบไฟฟ้าเป็นอันดับต้น ๆ ในแผนงานขององค์กร ทั้งนี้เพื่อผลประโยชน์และความมั่นคงของระบบไฟฟ้าภายในองค์กรเอง นอกจากนั้นแล้วการติดตามเฝ้าระวังการใช้พลังงานไฟฟ้าและบริภัณฑ์ไฟฟ้าต่าง ๆ ยังสามารถใช้เป็นข้อมูลในการวางแผนซ่อมบำรุงรักษาและการพัฒนาได้ในอนาคต

รูปที่ 1 ขั้วต่อสายคาปาซิเตอร์แบงก์ไม่แน่นและเกิดการอาร์ก

รูปที่ 2 สภาพแผงสวิตช์ที่ขาดการดูแลรักษา

รูปที่ 3 ฟิวส์ภายในตู้สวิตช์บอร์ดเกิดรอยแตกร้าว

            แผงสวิตช์แรงดันต่ำ (Low Voltage Switchboards) มีความสำคัญอย่างยิ่งเนื่องจากเป็นศูนย์กลางของระบบไฟฟ้าในองค์กร มีหน้าที่รับไฟระบบแรงดันต่ำจากหม้อแปลงเข้ามาเพื่อทำการตัดตอนและจ่ายไฟผ่านสายตัวนำไปยังจุดอื่น ๆ ผ่านการควบคุมของเซอร์กิตเบรกเกอร์ (MCCB) ไปยังแผงจ่ายไฟย่อย (Panel Boards) ของแต่ละส่วนในองค์กร

รูปที่ 4 แผงสวิตช์แรงดันต่ำ

            ขั้นตอนการตรวจสอบแผงสวิตช์แรงดันต่ำ เริ่มต้นที่การทำความเข้าใจถึงบริภัณฑ์ต่าง ๆ ที่อยู่ภายในแผงสวิตช์เหล่านั้นว่าอุปกรณ์แต่ละตัวทำหน้าที่อย่างไร ควบคุมส่วนใดบ้าง ส่วนประกอบประการแรกที่ช่วยให้กระบวนการตรวจสอบและการวิเคราะห์ระบบไฟฟ้าของแผงสวิตช์แรงดันต่ำดำเนินไปได้อย่างรวดเร็วและถูกต้องยิ่งขึ้นได้แก่ แบบไฟฟ้าขององค์กรที่เป็นปัจจุบัน จากนั้นจึงเริ่มวางแผนงานเพื่อการตรวจสอบเชิงป้องกันแผงสวิตช์แรงดันต่ำตามลำดับ โดยจะต้องจัดเตรียมเครื่องมือและอุปกรณ์ต่าง ๆ ที่จำเป็นดังแสดงในรูปที่ 5

รูปที่ 5 เครื่องมือวัดพื้นฐานที่จำเป็น

การตรวจสอบเชิงป้องกันสำหรับแผงสวิตช์แรงดันต่ำ
            1. การวัดค่าความเป็นฉนวนทางไฟฟ้า
            ทำได้โดยการใช้เครื่องวัดความเป็นฉนวนหรือที่เรียกว่า เมกะโอห์มมิเตอร์ (ดังรูปที่ 5-c) เครื่องมือวัดค่าความเป็นฉนวนจะต้องมีระดับแรงดันทดสอบอุปกรณ์ที่เหมาะสมดังแสดงในตารางที่ 1 ขณะทำการวัดค่าความเป็นฉนวนจะต้องตัดไฟในระบบออกทั้งหมด (รวมทั้งต้องถอดปลั๊ก UPS ด้วย) และที่สำคัญอีกประการจะต้องปลดฟิวส์ของวงจรเครื่องมือวัดแรงดัน กระแส และพลังงานไฟฟ้าที่ติดตั้งอยู่ภายในตู้แผงสวิตช์ออกทั้งหมดเพราะมีผลต่อค่าความต้านทานที่วัดได้ด้วยและทุกครั้งที่ทำการวัดจะต้องปลดสายนิวตรอล (N) ออกจากสายกราวด์เสมอ สำหรับกรณีวัดค่าความเป็นฉนวนของสายตัวนำจะต้องปลดโหลดออกทั้งหมดให้เหลือเฉพาะสายตัวนำเท่านั้น โดยมีวิธีการวัดดังแสดงในรูปที่ 6

ตารางที่ 1 ระดับแรงดันทดสอบของเมกะโอห์มมิเตอร์





รูปที่ 6 การวัดค่าความเป็นฉนวนของสายตัวนำ

            การวิเคราะห์ผลการวัดค่าความเป็นฉนวนทางไฟฟ้าจะพิจารณาตามตารางที่ 2 ซึ่งแสดงค่า Dielectric Absorption Ratio เมื่อเริ่มต้นทำการวัดให้จับเวลาพร้อมทั้งอ่านค่าความต้านทานที่วัดได้แบ่งเป็น 2 ช่วงเวลา ได้แก่การอ่านค่าความต้านทานที่เวลา 30 วินาที และ 60 วินาทีตามลำดับ หลังจากนั้นให้นำค่าความต้านทานที่อ่านได้ที่เวลา 60 วินาที หารด้วยค่าความต้านทานที่อ่านได้ที่เวลา 30 วินาที แล้วนำค่าผลลัพธ์ที่ได้มาวิเคราะห์เปรียบเทียบกับค่าในตารางที่ 2 จะทำให้ทราบค่าความเป็นฉนวนของสายตัวนำนั้นว่าอยู่ในสภาพใด

            ตามมาตรฐาน IEC 60364-9-61 กำหนดค่าความเป็นฉนวนหรือค่าความต้านทานสายตัวนำที่ใช้ในระบบแรงดันต่ำต้องมีค่าไม่ต่ำกว่า 0.5 เมกะโอห์ม ส่วนกรณีสายตัวนำที่ติดตั้งใหม่แนะนำว่าค่าความเป็นฉนวนต้องไม่ต่ำกว่า 1 เมกะโอห์ม แต่อย่างไรก็ตามขณะปฏิบัติการวัดควรคำนึงถึงตัวแปรที่มีผลต่อค่าที่วัดได้ด้วย เช่น อุณหภูมิ ความชื้น และความยาวของสายไฟฟ้าที่ทำการวัด

ตารางที่ 2 Dielectric Absorption Ratio

            2. การตรวจวัดค่าแรงดันไฟฟ้า
            ทำได้โดยการใช้โวลต์มิเตอร์เพื่อวัดทั้งแรงดันไลน์และแรงดันเฟส ผลของระดับแรงดันไฟฟ้าในระบบมีความสำคัญต่อการใช้งานเนื่องจากหากแรงดันเกินในระบบจะส่งผลต่อฉนวนทำให้ฉนวนเสื่อมสภาพเร็วขึ้น ทำให้เกิดผลเสียตามมาคือกระแสจะทะลุ (Leak) ผ่านฉนวนได้ง่าย และนำไปสู่การเกิดฟอลต์ได้ง่าย

            การวิเคราะห์แรงดันไฟฟ้า จะเปรียบเทียบกันระหว่างค่าความทนได้ของพิกัดแรงดันบริภัณฑ์ไฟฟ้าและค่าแรงดันที่วัดได้ ตัวอย่างเช่นสายตัวนำพิกัด 600 โวลต์ หากแรงดันที่วัดได้เท่ากับ 400 โวลต์ สรุปได้ว่าระดับแรงดันที่วัดได้ยังคงอยู่ในสภาวะการใช้งานได้ตามปกติ โดยทั่วไปแล้วพิกัดแรงดันของบริภัณฑ์แต่ละประเภทจะถูกกำหนดตามมาตรฐานที่ใช้ในการอ้างอิง เช่น มาตรฐาน IEC, IEEE หรือ VDE เป็นต้น

            3. การตรวจวัดค่ากระแสไฟฟ้า
            วัตถุประสงค์การวัดกระแสไฟฟ้าเพื่อตรวจสอบค่ากระแสที่ไหลในสายตัวนำของแต่ละสายป้อนย่อย (Sub Feeder) ยังคงสามารถรองรับกระแสโหลดได้อย่างปลอดภัยหรือไม่ หากมีกระแสไหลมากเกินจะส่งผลให้ฉนวนของสายตัวนำหลอมละลายและเกิดการชำรุดเสียหายตามมา โดยส่วนมากแล้วสาเหตุที่ทำให้สายตัวนำต้องรับภาระกระแสมากเกินแล้วทำให้ฉนวนหลอมละลายมีสาเหตุมาจากหลายประการ ดังนี้
            1) การเลือกใช้ขนาดสายตัวนำเล็กเกินไป
            2) มีการติดตั้งโหลดเพิ่มเติมในระบบ แต่ขนาดสายตัวนำเท่าเดิม
            3) ติดตั้งอุปกรณ์ป้องกันไม่เหมาะสมกับสภาวะการจ่ายโหลด

            เพื่อความสะดวกต่อการวัดค่ากระแสไฟฟ้าควรใช้ Clamp–On Amp Meter คล้องสายตัวนำที่ต้องการวัดให้ครบทุกเฟส (R, S, T) และควรวัดกระแสที่ไหลในสายนิวตรอล (N) ของระบบด้วย การวิเคราะห์ค่ากระแสจะพิจารณาจากค่ากระแสที่วัดได้เปรียบเทียบกับพิกัดกระแสที่สายตัวนำ บริภัณฑ์ไฟฟ้า และพิกัดกระแสเริ่มทำงานของอุปกรณ์ป้องกันที่เซตติ้งไว้ เพื่อพิจารณาว่าค่ากระแสที่วัดได้นั้นยังคงอยู่ในเกณฑ์ที่สายตัวนำหรืออุปกรณ์ดังกล่าวสามารถทำงานต่อไปได้อย่างปลอดภัยหรือไม่

            4. การตรวจวัดค่าอุณหภูมิ
            ความร้อนที่เกิดขึ้นอาจสะสมอยู่ภายในอุปกรณ์หรือจุดต่อสายต่าง ๆ ย่อมส่งผลให้ฉนวนของสายตัวนำเสื่อมสภาพลงอย่างรวดเร็ว หากอุณหภูมิสูงมากขึ้นเท่าไรจะนำไปสู่การเกิดอัคคีภัยได้ง่าย ความร้อนเกิดจากปัจจัยที่สำคัญหลายประการ เช่น การใช้งานของโหลดมากเกินพิกัด อุณหภูมิสภาพแวดล้อม หรือการเชื่อมต่อสายที่จุดต่อไม่แน่น เป็นต้น ตำแหน่งที่ควรให้ความสนใจเป็นพิเศษได้แก่จุดต่อสายตัวนำกับสายตัวนำ จุดต่อสายตัวนำเข้ากับอุปกรณ์หรือบัสบาร์ ซึ่งวิธีการตรวจวัดนั้นทำได้โดยใช้กล้องตรวจวัดความร้อน หรือเทอร์โมมิเตอร์แบบอินฟราเรด ซึ่งใช้หลักการตรวจวัดความร้อนด้วยวิธีการตรวจจับการแผ่รังสีความร้อน ซึ่งเป็นการตรวจวัดแบบไม่สัมผัสกับอุปกรณ์ จึงสะดวกต่อการทำงาน วิธีการวัดและการวิเคราะห์ผลการตรวจวัดอุณหภูมิ แบ่งออกเป็นกรณีต่าง ๆ ดังนี้

            1) Delta–T Method หมายถึงวิธีการตรวจวัดอุณหภูมิเปรียบเทียบกับจุดข้างเคียงที่อยู่ในสภาพปกติเช่น การวัดจุดต่อสายจะใช้วิธีเปรียบเทียบค่าอุณหภูมิที่จุดต่อสายกับอุณหภูมิที่สายไฟฟ้าเส้นเดียวกัน โดยวัดห่างจากจุดต่อสายประมาณ 0.5 ถึง 1.0 เมตร เพื่อหลีกเลี่ยงผลจากความร้อนที่ตำแหน่งจุดต่อสาย ค่าอุณหภูมิที่แตกต่างกันระว่างจุดต่อสายกับตำแหน่งสายไฟฟ้านั้น ให้นำมาวิเคราะห์โดยอ้างอิงจากค่าที่แสดงในตารางที่ 3


            2) Standard Base Temperature Method หมายถึงวิธีการวัดและเปรียบเทียบค่าอุณหภูมิที่วัดได้กับค่าอุณหภูมิมาตรฐานที่ทราบค่า เช่น สายไฟฟ้าพีวีซี ผู้ผลิตและมาตรฐานกำหนดไว้ว่าเมื่อมีกระแสไหลเต็มพิกัดแล้วสายจะทนต่ออุณหภูมิที่เปลือกสายได้ประมาณ 70 องศาเซลเซียส ดังนั้นถ้าค่าอุณหภูมิที่วัดได้มีค่าเกินกว่านี้แสดงว่าเกิดความปิดปกติขึ้นอย่างแน่นอนผิดปกติ

            3) Unknown Standard Base Temperature Method หมายถึงวิธีที่ไม่ทราบค่าอุณหภูมิมาตรฐานในสภาวะการทำงานปกติของอุปกรณ์นั้น ๆ ดังนั้นจึงต้องวัดค่าอุณหภูมิในตำแหน่งที่ต้องการแล้วนำไปเปรียบเทียบกับค่าอุณหภูมิที่ถูกวัดและเก็บค่าไว้ในฐานข้อมูลเดิม วิธีนี้ต้องมีการวัดอุณหภูมิตามระยะเวลาที่กำหนดพร้อมทั้งบันทึกค่าไว้ลงในฐานข้อมูลด้วย

ตารางที่ 3 การวิเคราะห์ค่าความแตกต่างของอุณหภูมิที่วัดได้

            5. การตรวจสอบระยะการจัดพื้นที่ว่างเพื่อการปฏิบัติงาน
            พื้นที่ว่างเพื่อการปฏิบัติงานรอบๆ แผงสวิตช์แรงดันต่ำ ต้องจัดให้มีระยะที่เพียงพอสะดวกและปลอดภัยต่อการปฏิบัติงานใด ๆ กับแผงสวิตช์นี้ โดยมีข้อกำหนดที่สำคัญดังนี้
            1) ที่ว่างเพื่อการปฏิบัติงาน ต้องมีความกว้างไม่น้อยกว่า 0.75 เมตร แต่ไม่น้อยกว่าความกว้างของอุปกรณ์ไฟฟ้าสูงไม่น้อยกว่า 2.0 เมตร และความลึกต้องเป็นไปตามที่กำหนด

            2) ทางเข้าที่ว่างเพื่อการปฏิบัติงานต้องมีความกว้างไม่น้อยกว่า 0.60 เมตร และสูงไม่น้อยกว่า 2.00 เมตร ที่สามารถเข้าไปถึงพื้นที่ว่างเพื่อการปฏิบัติงานได้สะดวก อย่างน้อยหนึ่งทาง

            3) เมนสวิตช์ แผงสวิตช์และแผงย่อย เมื่อติดตั้งอยู่ในอาคารต้องมีแสงสว่างเหนือที่ว่างเพื่อปฏิบัติงานอย่างเพียงพอที่จะปฏิบัติงานได้ทันที ยกเว้นเมนสวิตช์หรือแผงย่อยในสถานที่อยู่อาศัย ซึ่งมีพิกัดกระแสรวมกันแล้วไม่เกิน 100 แอมแปร์

            6. ตัวอย่างการตรวจสอบเชิงป้องกันสำหรับแผงสวิตช์แรงดันต่ำ
            เพื่อความเข้าใจถึงแนวทางการปฏิบัติจึงขอยกตัวอย่างการตรวจสอบเชิงป้องกันสำหรับแผงสวิตช์แรงดันต่ำของอาคารแห่งหนึ่ง ซึ่งมีรายละเอียดแผงสวิตช์ดังแสดงในรูปที่ 7 ที่ต้องการตรวจสอบและบำรุงรักษาแผงสวิตช์แรงต่ำขั้นต้น เช่น การทำความสะอาด ดูดฝุ่น การตรวจสอบการเข้าสายให้แน่นหนา ซึ่งการตรวจสอบวัดค่าต่าง ๆ นั้นจะต้องกระทำทั้งก่อนและหลังการบำรุงรักษาเพื่อการเปรียบเทียบ โดยแนวทางการปฏิบัติตามลำดับ ดังนี้

            ขั้นตอนที่ 1 สำรวจบริภัณฑ์ต่าง ๆ ภายในแผงสวิตช์แรงต่ำโดยรวมและปรับปรุงแบบไฟฟ้าให้เป็นปัจจุบันที่สุด ดังแสดงในรูปที่ 7 ดังนี้

รูปที่ 7 Single Line Diagram

            ขั้นตอนที่ 2 ตรวจวัดค่าความเป็นฉนวนทางไฟฟ้า อุณหภูมิ กระแสและแรงดันไฟฟ้า ในตำแหน่งหรือบริภัณฑ์ที่ต้องการ ตัวอย่างเช่นการวัดอุณหภูมิของเซอร์กิตเบรกเกอร์ภายในตู้ด้วย Infrared Thermo Meter หรืออื่น ๆ จะต้องวัดที่จุดต่อสายทุกจุดทั้งด้านไฟเข้า (Source) และด้านจ่ายโหลด (Load) ดังรูปที่ 8 และต้องวัดทั้งก่อนและหลังการบำรุงรักษาเบื้องต้นเพื่อเป็นการเปรียบเทียบผลที่ได้ (ในกรณีที่ใช้กล้องอินฟราเรดตรวจวัดอุณหภูมิไม่จำเป็นต้องระบุจุดดังรูปที่ 8)

รูปที่ 8 การระบุตำแหน่งการวัดอุณหภูมิของเซอร์กิตเบรกเกอร์

            ผลการตรวจวัดอุณหภูมิของเซอร์กิตเบรกเกอร์พบว่า ก่อนการบำรุงรักษาเบื้องต้น วัดค่าอุณหภูมิที่เซอร์กิตเบรกเกอร์ภายในตู้มีค่าสูงสุด 27.5 C ขณะที่อุณหภูมิแวดล้อมมีค่า 24.5 C มีผลต่างของอุณหภูมิแวดล้อมกับอุณหภูมิเซอร์กิตเบรกเกอร์เท่ากับ 3 oC ส่วนหลังการบำรุงรักษาเบื้องต้น เซอร์กิตเบรกเกอร์มีค่าอุณหภูมิ 29 C ขณะที่อุณหภูมิแวดล้อมมีค่า 28.5 C ซึ่งมีผลต่างของอุณหภูมิ 0.5 C ดังแสดงในรูปที่ 9-12

จากตารางที่ 3 การวิเคราะห์ผลอุณหภูมิที่วัดได้ตามหลักการ Standard Base Temperature Method และเมื่อเทียบกับพิกัดการทนความร้อนของสายตัวนำ (70 C) ปรากฏว่าสายตัวนำและจุดต่อสายยังอยู่ในสภาพที่ใช้งานได้ดี (ผลการเปรียบเทียบค่าที่วัดได้ทั้งก่อนและหลังการบำรุงรักษาไม่ได้เป็นตัวชี้ว่าเมื่อบำรุงรักษาแล้วผลจะดีขึ้นกว่าก่อนบำรุงรักษาเสมอไป จะต้องดูตัวแปรที่สำคัญอื่น ๆ ประกอบ เช่น อุณหภูมิแวดล้อม และปริมาณการใช้โหลดด้วย)

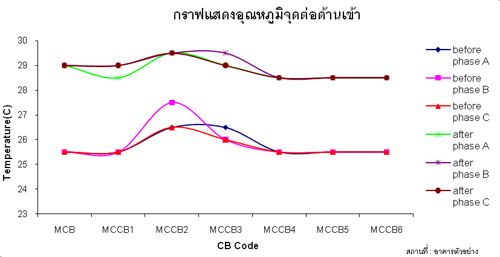

รูปที่ 9 กราฟอุณหภูมิจุดต่อด้านไฟเข้า (Source) ก่อน-หลัง การบำรุงรักษา

รูปที่ 10 กราฟอุณหภูมิจุดต่อด้านไฟออก (Load) ก่อน-หลัง การบำรุงรักษา

รูปที่ 11 กราฟอุณหภูมิสายตัวนำด้านไฟเข้า (Source) ก่อน-หลัง การบำรุงรักษา


รูปที่ 12 กราฟอุณหภูมิสายตัวนำด้านไฟออก (Load) ก่อน-หลังการบำรุงรักษา

            วัดค่ากระแสโหลดของเซอร์กิตเบรกเกอร์แต่ละตัว กรณีวัดกระแสก่อนการบำรุงรักษาพบว่ากระแสสูงสุดเฟส R มีค่า 24.4 แอมป์ เฟส S มีค่า 48.3 แอมป์ และเฟส T มีค่า 25.6 แอมป์ ส่วนกรณีหลังการบำรุงรักษาเบื้องต้น กระแสสูงสุดเฟส R มีค่า 71.3 แอมป์ เฟส S มีค่า 105.2 แอมป์ เฟส T มีค่า 43.5 แอมป์  ซึ่งค่ากระแสที่สูงที่สุดอยู่ที่เฟส S ดังแสดงในรูปที่ 13

            ค่ากระแสที่วัดได้จะเห็นว่าแต่ละเฟสมีค่าที่แตกต่างกันหรือไม่สมดุลทั้งนี้เนื่องจากการใช้โหลดในอาคารมีทั้งโหลดแบบสามเฟสและโหลดเฟสเดียวซึ่งยากต่อการการควบคุมการใช้โหลดให้สมดุลอย่างต่อเนื่อง ส่วนค่ากระแสที่วัดได้กรณีหลังการบำรุงรักษามีค่าสูงกว่าก่อนการบำรุงรักษาเบื้องต้นนั้นเนื่องจากการใช้โหลดเครื่องปรับอากาศเพิ่มขึ้นในขณะทำการวัดเพราะอุณหภูมิภายนอกอาคารที่มีค่าสูงขึ้นดังที่ได้นำเสนอไป

รูปที่ 13 กราฟกระแสที่วัดได้ ก่อน-หลัง การบำรุงรักษา

            การวัดแรงดันไฟฟ้าควรวัดทั้งแรงดันไลน์ และแรงดันเฟส ซึ่งพบว่าแรงดันเฟส R-N มีค่า 230โวลต์ เฟส S-N มีค่า 229.9 โวลต์ และเฟส T-N มีค่า 228.9 โวลต์ ส่วนหลังการบำรุงรักษาวัดค่าแรงดันอีกครั้ง จะได้ว่าแรงดันเฟส R-N มีค่า 226.3โวลต์ เฟส S-N มีค่า 225.4 โวลต์ และเฟส T-N มีค่า 225.9 โวลต์ ซึ่งจะเห็นว่าค่าแรงดันเฟสแตกต่างกันเล็กน้อย ส่วนค่าแรงดันที่วัดได้หลังการบำรุงรักษามีค่าต่ำกว่า เนื่องจากมีการใช้โหลดปริมาณมากขึ้นในขณะทำการวัดส่งผลให้แรงดันมีค่าต่ำลง

รูปที่ 14 กราฟแรงดันไลน์ ที่วัดได้ ก่อน-หลัง การบำรุงรักษา

รูปที่ 15 กราฟแรงดันเฟสที่วัดได้ ก่อน-หลัง การบำรุงรักษา

            การตรวจวัดค่าความเป็นฉนวนทางไฟฟ้า ควรวัดทั้งบัสบาร์ภายในตู้และด้านโหลดของเซอร์กิตเบรกเกอร์ (โดยที่เซอร์กิตเบรกเกอร์อยู่ตำแหน่ง OFF) ผลการวัดค่าความเป็นฉนวนด้าน Source มีค่าแตกต่างกันน้อยมากดังแสดงในตารางที่ 4 โดยค่าที่วัดได้ต่ำสุดมีค่าเท่ากับ 80 เมกะโอห์ม และสูงสุดเท่ากับ 200 เมกะโอห์ม เมื่อเทียบกับค่าตามมาตรฐานคือ 0.5 เมกะโอห์ม จะเห็นว่าค่าความเป็นฉนวนดังกล่าวอยู่ในระดับที่ความปลอดภัยและใช้งานได้ต่อไปตามปกติ

            สำหรับการตรวจวัดค่าความเป็นฉนวนทางไฟฟ้าทางด้าน Load มีค่าแตกต่างกันเพียงเล็กน้อยเช่นกัน โดยค่าที่วัดได้ต่ำสุดอยู่ที่ 90 เมกะโอห์ม สูงสุดอยู่ที่ 600 เมกะโอห์ม ซึ่งเมื่อเทียบกับค่าตามมาตรฐานของระบบแรงดันต่ำคือ 0.5 เมกะโอห์ม จะเห็นว่าค่าความเป็นฉนวนดังกล่าวอยู่ในระดับที่มีความปลอดภัยและใช้งานได้ดีตามปกติ

ตารางที่ 4 แสดงค่า Dielectric Absorption Ratio ที่ได้จากการตรวจวัด

            จากผลการวิเคราะห์ค่า Dielectric Absorption Ratio ทั้งทางด้าน Source และด้าน Load ของเซอร์กิตเบรกเกอร์แต่ละตัวจะพบว่าจะอยู่ในช่วง 1.0 ถึง 1.6 เมื่อเปรียบเทียบข้อมูลตารางที่ 4 กับตารางที่ 2 ปรากฏว่าค่าความเป็นฉนวนอยู่ในระดับที่ปลอดภัยต่อการใช้งาน

            การตรวจวัดค่ากระแส ให้เริ่มต้นด้วยการตรวจสอบค่าพิกัดกระแสตัดวงจรและพิกัดกระแสที่โครงสร้างเซอร์กิตเบรกเกอร์ทนได้ (AT/AF) ของเซอร์กิตเบรกเกอร์ จากนั้นตรวจวัดค่ากระแสโดยเฉลี่ยของเซอร์กิตเบรกเกอร์แต่ละตัวแล้วเปรียบเทียบกัน เพื่อให้ทราบถึงเปอร์เซ็นต์การจ่ายโหลด (Percentage Loading) ดังแสดงในตารางที่ 5 และต้องทำการวัดในช่วงเวลาที่อาคารมีการใช้พลังงานไฟฟ้าสูงสุดด้วย ทั้งนี้เพื่อให้ได้ข้อมูลที่แผงสวิตช์แรงต่ำทำงานภายใต้สภาวะการจ่ายโหลดสูงสุด

ตารางที่ 5 แสดงกระแสโหลดของเซอร์กิตเบรกเกอร์แต่ละตัว

            1 อุณหภูมิขณะทำการวัดกระแสเท่ากับ 24.5 oC
            2 อุณหภูมิขณะทำการวัดกระแสเท่ากับ 28.5 oC

            จากตารางที่ 5 จะเห็นว่าสภาพโดยรวมของแผงสวิตช์แรงต่ำของอาคารนี้จ่ายกระแสโหลดในปริมาณที่น้อยเมื่อเทียบกับพิกัดกระแสของเซอร์กิตเบรกเกอร์ (AT/AF) โดยจ่ายโหลดเพียงแค่ 11.46 % เท่านั้น

            ขั้นตอนที่ 3 สรุปผลการตรวจสอบ
            จากข้อมูลการตรวจสอบแผงสวิตช์แรงดันต่ำของอาคารนี้มีสภาพโดยรวมจัดอยู่ในเกณฑ์ที่ดี ไม่ว่าจะเป็นค่าความเป็นฉนวนของตัวนำ การตรวจสอบกระแส ตรวจสอบแรงดัน และการตรวจสอบอุณหภูมิของจุดต่อและสายตัวนำ ส่วนการใช้พลังงานไฟฟ้าของอาคารนี้ยังไม่มากนัก ซึ่งจากการตรวจสอบยังทราบได้อีกว่า หากมีการเชื่อมต่อโหลดใหม่(โหลดประเภทเฟสเดียว) เพิ่มเข้ามา ควรเลือกเชื่อมต่อเข้าเฟส S หรือเฟส T เนื่องจากเฟสดังกล่าวมีปริมาณการใช้งานน้อยกว่าเฟส R

            ขั้นตอนที่ 4 ข้อเสนอแนะ
            จากการตรวจวัดค่าต่าง ๆ ที่สำคัญของแผงสวิตช์แรงดันต่ำและการสำรวจสภาพบริเวณภายนอกตู้พบว่าแผงสวิตช์ที่ทำการวิเคราะห์อยู่ในสภาพที่มีความปลอดภัยดี แต่เพื่อความปลอดภัยต่อชีวิตและทรัพย์สินมากยิ่งขึ้น จึงต้องมีการตรวจสอบเป็นประจำ เพื่อเพิ่มความมั่นคงของระบบไฟฟ้าและป้องกันอุบัติเหตุที่อาจจะเกิดขึ้นได้ โดยมีข้อแนะนำเพิ่มเติมนอกเหนือจากการตรวจวัดค่าต่าง ๆ ทางไฟฟ้าตามที่กล่าวมาแล้วนั้น ดังนี้

            1.  ตรวจสอบสภาพตู้จะต้องไม่มีรูหรือช่องว่าง ซึ่งอาจทำให้สัตว์บางชนิดเข้าไปได้ ดังนั้นควรหาวัสดุมาปิดส่วนที่มีช่องว่างหรือเปิดโล่งเหล่านั้น

            2.  บริเวณรอบ ๆ แผงสวิตช์ ควรมีระยะห่างอย่างน้อย 0.6 เมตร เพราะถ้าวางสิ่งของใด ๆ ใกล้กับแผงสวิตช์แล้ว จะทำให้การระบายความร้อนของตู้เป็นไปได้ยากขึ้น เมื่อมีการใช้งานของโหลดสูง อุณหภูมิสะสมภายในแผงสวิตช์สูงขึ้นผิดปกติ ส่งผลอาจทำให้เกิดการระเบิดหรือการลัดวงจรได้และนำไปสู่การเกิดเพลิงไหม้ได้

            3.  ตัวนำที่เชื่อมต่อระหว่างบัสกราวด์กับบัสนิวตรอล ควรมีขนาดที่เหมาะสมตามมาตรฐานกำหนด พร้อมทั้งหมั่นตรวจสอบเพื่อไม่ให้จุดต่อหลวมซึ่งจะทำให้เกิดความร้อนโดยเฉพาะในกรณีโหลดไม่สมดุล

            4.  ควรมีการตรวจวัดและบำรุงรักษาทุก ๆ 6 เดือน หรือทุก ๆ 1 ปี หรือตามวาระที่กำหนด เพื่อเป็นการสร้างความน่าเชื่อถือได้ของระบบมากยิ่งขึ้น โดยฉะเพราะอย่างยิ่งในกลุ่มของอาคารหรือโรงงานที่มีปริมาณโหลดเปลี่ยนแปลงบ่อย ๆ หรือมีความต้องการใช้พลังงานไฟฟ้าเพิ่มมากขึ้นเรื่อย ๆ

            จากตัวอย่างที่ผ่านมา หวังว่าคงช่วยให้ทุกท่านที่อ่านบทความนี้สามารถเข้าใจและทราบถึงวิธีการตรวจสอบเชิงป้องกันสำหรับแผงสวิตช์แรงดันต่ำมากยิ่งขึ้น  สิ่งที่สำคัญอีกประการในขณะทำการตรวจสอบคือความปลอดภัยในการทำงานซึ่งต้องจัดหาเครื่องมือและอุปกรณ์ ต่างๆ เพื่อให้การทำงานเกิดความปลอดภัยสูงสุด และหวังเป็นอย่างยิ่งที่ต้องการให้ทุกองค์กรได้เล็งเห็นถึงความสำคัญของการบำรุงรักษาระบบไฟฟ้า เพื่อให้การใช้พลังงานไฟฟ้าเกิดประสิทธิภาพสูงสุดต่อการดำรงชีวิต ต่อองค์กร และประเทศชาติต่อไป
