การตรวจสอบสภาพและความผิดปกติของแบริ่ง (ตอนจบ)

บทความนี้จะกล่าวถึงรายละเอียดของการตรวจสอบแบริ่งที่ผ่านการใช้งานมาแล้วเพื่อที่จะหาข้อผิดพลาดที่เกิดขึ้นจากการใช้งานเพื่อที่จะนำไปปรับปรุงและแก้ใขในเวลาต่อไป

อาจหาญ ณ นรงค์
แผนกวิศวกรรมและซ่อมบำรุง
บริษัท โยโกฮาม่า ไทร์ แมนูแฟคเจอริ่ง (ประเทศไทย) จำกัด

.

.

ในตอนที่ผ่านมาของฉบับที่แล้ว เราได้กล่าวถึงในเรื่องของการเลือกใช้สารหล่อลื่นกับแบริ่งให้ถูกต้องกับชนิด และการใช้งานแบริ่ง ตลอดจนวิธีการและรายละเอียดในการตรวจสอบความผิดปกติที่เกิดขึ้นกับแบริ่งในขณะที่แบริ่งทำงานเพื่อหาความบกพร่องของแบริ่งเพื่อจะได้ทำการแก้ใข อันจะนำไปสู่สภาพการทำงานที่สมบูรณ์ของแบริ่ง

.

เป็นการยืดเวลาในการทำงานของแบริ่งให้ยืดยาวที่สุด สำหรับในตอนต่อไปนี้จะกล่าวถึงรายละเอียดของการตรวจสอบแบริ่งที่ผ่านการใช้งานมาแล้วเพื่อที่จะหาข้อผิดพลาดที่เกิดขึ้นจากการใช้งานเพื่อที่จะนำไปปรับปรุงและแก้ใขในเวลาต่อไป

.
การตรวจสอบแบริ่งที่ผ่านการใช้งานมาแล้ว (Inspection Bearing After Operation)

เป็นการตรวจสอบสภาพของแบริ่งหลังจากที่แบริ่งหมดสภาพหรือหมดอายุการใช้งาน ทั้งนี้เพื่อที่จะหาสาเหตุและข้อบกพร่องในการใช้งานแบริ่ง เพื่อที่จะนำไปแก้ใขไม่ให้เกิดปัญหานั้น ๆ อีกต่อไป เช่นแบริ่งที่เสียหายเนื่องจากการหล่อลื่นไม่เพียงพอ หรือรับภาระ (Load) มากเกินไป

.

หลังจากที่ทราบสาเหตุแห่งความเสียหายแล้วจะได้ทำการแก้ใขในเวลาต่อไป หรือเมื่อเรารู้ว่าแบริ่งใช้งานในสภาวะนั้น ๆ จะสามารถใช้งานได้เป็นระยะเวลาเท่าไหร่เราก็จะสามารถพยากรณ์อายุการใช้งานของแบริ่งตัวต่อไปและสามารถที่จะทำการเปลี่ยนแบริ่งครั้งต่อไปตามระยะเวลาได้อย่างถูกต้องและลดปัญหาในการที่ต้องหยุดเครื่องจักรเนื่องจากแบริ่งเสียหาย (Break Down)

 .

ก่อนที่จะทำความเข้าใจเรื่องความเสียหายของแบริ่งหลังจากการใช้งานอยากให้เราทำความรู้จักถึงรูปร่างและส่วนประกอบของแบริ่งแบบต่าง ๆ กันอย่างคร่าว ๆ อีกครั้งดังรายละเอียดในรูปที่ 7 ถึงรูปที่ 13

.

 .

 .

 .
ความเสียหายแบบต่าง ๆ ที่เกิดขึ้นกับแบริ่ง

แบริ่งที่หมดสภาพการใช้งานนั้น มีส่วนน้อยที่หมดอายุหรือหมดสภาพการใช้งานตามเวลาปกติ ส่วนมากการหมดอายุการใช้งานของแบริ่งจะมาจากเหตุผิดปกติต่าง ๆ ที่เกิดขึ้นกับแบริ่ง

 .

ดังนั้นในการนำแบริ่งที่หมดอายุการใช้งานมาวิเคราะห์หาความเสียหายและสาเหตุที่เกิดขึ้นจะช่วยให้เรามองเห็นปัญหาต่าง ๆ ที่เกิดขึ้นกับเครื่องจักรและหาทางป้องกันเมื่อไม่ให้เกิดปัญหานั้นในเวลาต่อไป ซึ่งลักษณะการเสียหายของแบริ่งที่เกิดขึ้นและรายละเอียดจะเป็นดังต่อไปนี้คือ

 .

* เฟลกกิ้งหรือการเกิดสะเก็ดบนผิววัสดุแบริ่ง (Flaking) จะเกิดขึ้นกับชิ้นส่วนที่เคลื่อนที่สัมพัทธ์กัน เกิดขึ้นได้กับรางใน (Inner Race) รางนอก (Outer Tace) และเม็ดลูกปืนทั้งแบบเม็ดบอล (Ball Bearing) แบบเข็ม (Needle Roller Bearing)และแบบโรลเลอร์ (Roller Bearing) โดยจะมีลักษณะเป็นสะเก็ดรอยแตกและหลุดของเนื้อวัสดุที่แยกออกมาจากชิ้นส่วนเดิม ผิววัสดุตรงจุดที่เกิดเฟลกกิ้งจะมีความหยาบมาก

 .

สาเหตุ
- เกิดจากความล้าตัว (Fatigue) ของวัสดุเนื่องจากการรับแรงหรือภาระ (Load) มากเกินไป
- การติดตั้งไม่ดีทำให้ตัวเรือนแบริ่งและเพลาไม่ได้ศูนย์จนทำให้เกิดการรับแรงหรือภาระ (Load) มากในช่วงหรือบางมุมของการหมุน โดยจะสังเกตได้จากในบางมุมของการหมุนจะหมุนได้ดี แต่ในบางมุมจะติดขัดหรือหนัก
- เกิดจากการที่มีวัสดุแปลกปลอมเข้าไปในแบริ่งและขัดขวางการหมุนของแบริ่ง เช่น เศษเหล็กหรือสนิม

 .

การแก้ใข
- หาที่มาของภาระ (Load) ที่มากเกินไปของแบริ่งว่ามาจากไหน
- พิจารณาการรับภาระของแบริ่ง และขยับไปใช้แบริ่งขนาดใหญ่ขึ้นถ้าไม่สามารถลดภาระ (Load) ของจุดที่แบริ่งต้องรับได้
- เพิ่มความหนืดของน้ำมันหล่อลื่นขึ้น เพื่อที่จะเพิ่มขนาดความหนาของฟิล์มน้ำมันหล่อลื่นให้หนาขึ้น
- เพิ่มความระมัดระวังและตรวจสอบความถูกต้องในการติดตั้งแบริ่งทุกครั้ง

 .

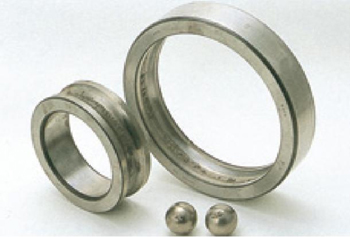

รูปที่ 14 แบริ่งแบบเม็ดกลมร่องลึก (Deep Grove Ball Bearing) เฟลกกิ้งบนรางใน รางนอก และผิวเม็ดบอล สาเหตุเกิดจากการที่แบริ่งรับภาระ (Load) มากเกินไป

 .

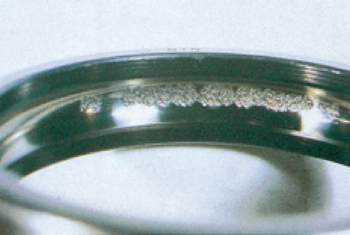

รูปที่ 15 เฟลกกิ้งบนรางนอกของแบริ่ง ลักษณะเฟลกกิ้งจะเกิดขึ้นเท่ากับระยะห่างระหว่างเม็ดบอล สาเหตุมาจากการขนส่งแบริ่งไม่ดีหรือเกิดการตกกระแทก

 .

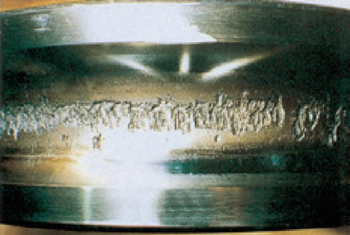

รูปที่ 16 เฟลกกิ้งบนรางในของแบริ่งแบบเม็ดกลมร่องลึก (Deep Grove Ball Bearing)

 .

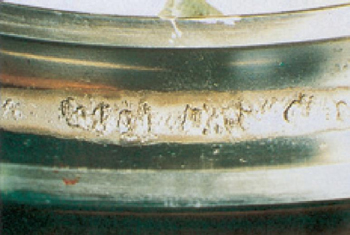

รูปที่ 17 เฟลกกิ้งบนรางนอกของแบริ่งเม็ดกลมแบบสัมผัสเชิงมุม (Angular Contact Ball Bearing)

 .

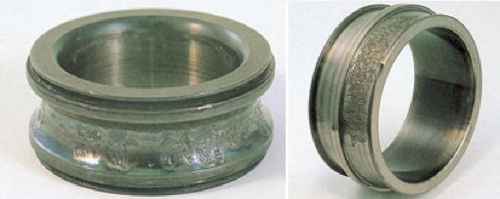

รูปที่ 18 เฟลกกิ้งบนรางใน (Inner Race) ของแบริ่งเพียงด้านใดด้านหนึ่งเพียงด้านเดียว เกิดจากการที่แบริ่งรับแรงในแนวแกนมากเกินไป

 .

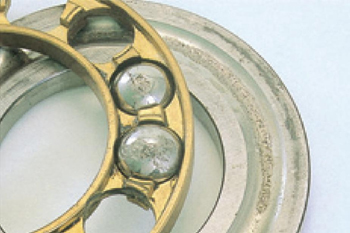

รูปที่ 19 เฟลกกิ้งบนแหวนด้านนอกหรือด้านในของแบริ่งและตัวแหวนติดแน่นกับเพลา เกิดจากการหล่อลื่นไม่เพียงพอ

 .

สำหรับรายละเอียดของการเสียหายของแบริ่งนอกจากที่กล่าวมาแล้วในส่วนของสาเหตุและการแก้ใขดังรายละเอียดที่แสดงในตารางที่ 7

 .

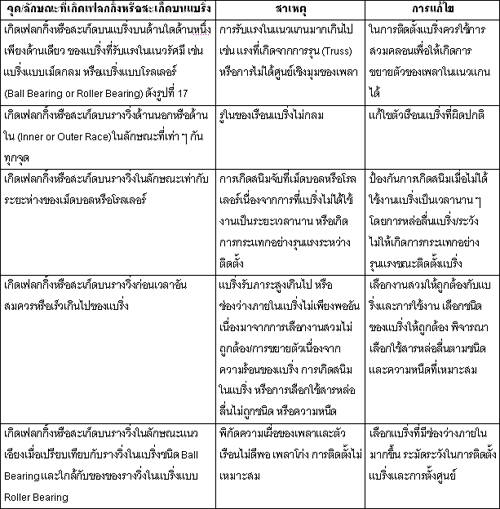

ตารางที่ 7 ลักษณะการเกิดเฟลกกิ้งหรือการเกิดสะเก็ดบนผิววัสดุของแบริ่ง (Flaking) สาเหตุและการแก้ใข

 .

* การกะเทาะของผิววัสดุแบริ่ง (Peeling)  มีลักษณะเป็นกลุ่มของรอยแตก (Spalls) เล็ก ๆ ที่มีขนาดประมาณ10ไมครอน (?) บนผิววัสดุแบริ่งตามแนวการหมุน และการกระเทาะที่เกิดขึ้นสามารถขยายวงใหญ่ขึ้นเป็นรอยแตกและสะเก็ดใด้

 .

สาหตุ
- การหล่อลื่นไม่ดี ไม่เหมาะสม หรือไม่เพียงพอ
- มีฝุ่นหรือเศษโลหะเล็ก ๆ เข้าไปอยู่และขวางการเคลื่อนที่ของส่วนดังกล่าวของแบริ่ง

 .

การแก้ใข
- เลือกชนิดและความหนืดของสารหล่อลื่นให้เหมาะสมกับสภาพของการใช้งานแบริ่ง
- ควบคุมไม่ให้ฝุ่นหรือเศษโลหะขนาดเล็กเข้าไปในแบริ่งโดยการตรวจสอบสภาพของซีลหรือยางกันฝุ่นของแบริ่ง

 .

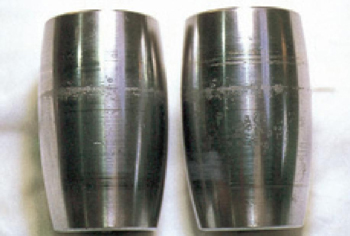

รูปที่ 20 การเกิดการกะเทาะ (Peeling) ที่ผิวสัมผัสของเม็ดลูกปืนของ Spherical Roller Bearing สาเหตุเกิดจากการหล่อลื่นไม่ดี

 .

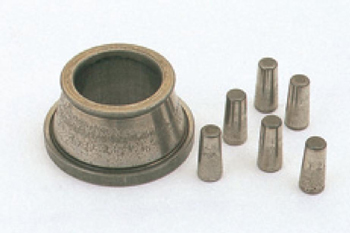

รูปที่ 21 รอยกะเทาะที่พัฒนาไปเป็นรอยแตกของเม็ดลูกปืนและรางในของ Tapered Roller Bearing สาเหตุเกิดจากการหล่อลื่นไม่ดี

 .

* การแตก (Spalls)  มีลักษณะเป็นรอยแตกเล็ก ๆ รวมกันเนื่องจากความร้อนและยอดของแนวรอยแตกดังกล่าวจะเกิดขึ้นในแนวแกนด้านข้างของเม็ดลูกปืน นอกจากนั้นที่ด้านข้างของรางที่สัมผัสกับเม็ดลูกปืน จะมีลักษณะเป็นรอยครูดที่เกิดจากการถูกขูดอย่างรุนแรง

 .

สาเหตุ
- การหล่อลื่นในจุดสัมผัสด้านข้างระหว่างเม็ดลูกปืนกับรางไม่ดีหรือไม่เพียงพอ
- ลูกปืนรับภาระ (Load) ในแนวแกนมากเกินไป
- มีวัตถุแปลกปลอมเข้าไปติดอยู่ระหว่างจุดที่เกิดรอยแตกดังกล่าว
- ปรีโหลด ( Preload) มากเกินไป
- การติดตั้งลูกปืนไม่ดี ไม่ถูกต้อง

 .

การแก้ใข
- เลือกชนิดของสารหล่อลื่นและความหนืดให้เหมาะสม พอเพียงกับสภาพการทำงานและภาระที่แบริ่งต้องรับ
- ตรวจสอบสภาวะการรับภาระในแนวแกน (Axial) ของแบริ่งว่าถูกต้องเหมาะสมกับขนาดของลูกปืนหรือไม่
- ตรวจสอบสภาพซีลหรือฝาลูกปืนให้อยู่ในสภาพดีอยู่เสมอเพื่อป้องกันไม่ให้วัสดุแปลกปลอมเข้าไปในลูกปืน
- ตรวจสอบภาระปรีโหลด (Preload) ของลูกปืนว่ามากเกินไปหรือไม่
- ติดตั้งลูกปืนอย่างระมัดระวังและทำให้ถูกต้องตามขั้นตอน

 .

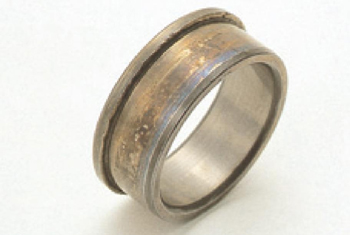

รูปที่ 22 การแตกที่เกิดขึ้นที่เกิดขึ้นที่ขอบของรางในของเม็ดลูกปืนแบบโรลเลอร์ สาเหตุมาจากการที่แบริ่งรับภาระ (Load) มากเกินไป

 .

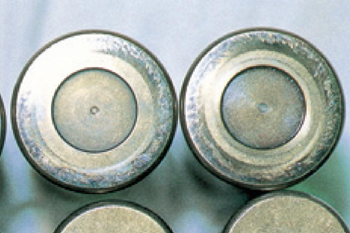

รูปที่ 23 การแตกที่เกิดขึ้นที่เกิดขึ้นที่ด้านข้างของเม็ดลูกปืนแบบ Taper และเม็ดลูกปืนแบบโรลเลอร์เป็นลักษณะวนไปในทิศทางการหมุนของเม็ดลูกปืน สาเหตุเกิดมาจากการหล่อลื่นไม่สมบูรณ์หรือไม่พอ

 .

* การเกิดวัสดุเหนียวเคลือบที่ผิววัสดุแบริ่ง (Smearing) ที่ผิวของวัสดุแบริ่งจะมีลักษณะผิวหยาบและมีอณุภาคเหนียว ๆ เกาะเป็นปื้นเป็นจุด ๆ

 .

สาเหตุ
- ชิ้นส่วนที่เคลื่อนที่เกิดการลื่นไถล (Slip) ในขณะที่เกิดการเคลื่อนที่เช่นเม็ดลูกปืนเกิดการลื่นไถลไปบนรางในของแบริ่ง  เนื่องจากการหล่อลื่นไม่เหมาะสมหรือฟิล์มของสารหล่อลื่นอ่อนเกินไป

 .

การแก้ใข
- เลือกสารหล่อลื่นที่เหมาะสม
- ใช้สารหล่อลื่นที่มีสารช่วยในการรับแรงกดสูง (Extream Pressure, EP Additive)

 .

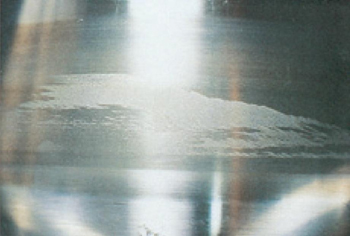

รูปที่ 24 รอยคราบเหนียวที่เกิดขึ้นกับรางในของแบริ่งแบบโรลเลอร์ สาเหตุเกิดขึ้นจากการลื่นไถลของเม็ดลูกปืนเนื่องจากมีวัสดุแปลกปลอมเข้าไปด้านในและเข้าไปอยู่ระหว่างรางในกับเม็ดลูกปืน

 .

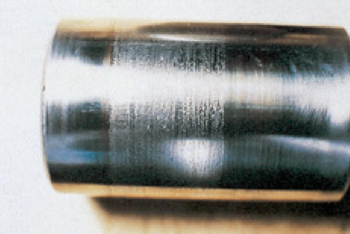

รูปที่ 25 เกิดการแตกและรอยยางเหนียวที่ผิวสัมผัสของเม็ดลูกปืน สาเหตุเดียวกับรูปที่ 24

 .

* การสึกหรอ (Wear) ที่ผิวของวัสดุแบริ่งจะเกิดการสึกหรอและขนาดต่าง ๆ จะเล็กลงเมื่อเปรียบเทียบกับแบริ่งขนาดมาตรฐานเบอร์เดียวกัน และส่วนใหญ่ของผิววัสดุแบริ่งจะหยาบและเต็มไปด้วยรอยขูดขีดเล็ก ๆ

 .

สาเหตุ
- เกิดจากมีฝุ่นและวัสดุแปลกปลอมเข้าไปในแบริ่ง ซึ่งอาจเข้าไปทางสารหล่อลื่น เช่น จาระบี หรือน้ำมันหล่อลื่น
- การหล่อลื่นไม่ดี

 .

วิธีการแก้ใข
- เลือกสารหล่อลื่นและระบบการหล่อลื่นที่เหมาะสม
- ดูแลสภาพของซีลอย่าให้เสียหายเพราะฝุ่นและวัตถุแปลกปลอมอาจเล็ดลอดข้างในตัวแบริ่งได้
- ทำการติดตั้งกรองจาระบีหรือกรองน้ำมันก่อนที่จะเข้าไปหล่อลื่นส่วนต่าง ๆ ของเครื่องจักรและลูกปืน

 .

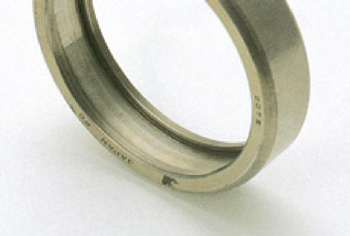

รูปที่ 26 การสึกของรางนอกของแบริ่งแบบโรลเลอร์โดยการสึกเกิดขึ้นที่ผิวด้านนอกของแบริ่ง สาเหตุเกิดจากการหล่อลื่นไม่เหมาะสม

 .

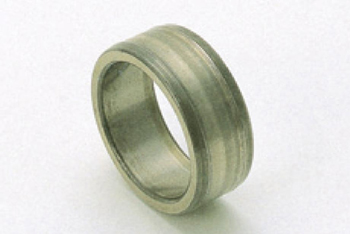

รูปที่ 27 การสึกของรางในของแบริ่งในรูปที่ 26 โดยการสึกจะเกิดขึ้นทั่วทั้งผิวด้านนอกของรางใน สาเหตุเกิดจากการหล่อลื่นไม่เหมาะสม

 .

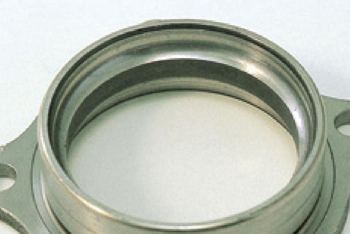

รูปที่ 28 การสึกหรอที่เกิดขึ้นกับลูกปืนเม็ดกลมสองแถวแบบสัมผัสเชิงมุม โดยการสึกหรอเกิดขึ้นที่ด้านเดียวของรางนอก สาเหตุเกิดมาจากการหล่อลื่นไม่เหมาะสม

 .

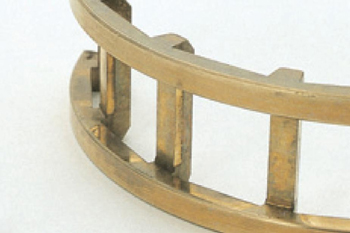

รูปที่ 29 การสึกหรอที่เกิดขึ้นกับรังทองเหลือง (Retainer) ของลูกปืนแบบโรลเลอร์ โดยการสึกหรอจะเกิดขึ้นกับซี่ของรังที่เป็นจุดสัมผัสระหว่างรังกับเม็ดลูกปืน

 .

* การเกิดหลุมและความร้อน (Speckle and Discorolation) มีลักษณะเป็นหลุมเล็ก ๆ ตรงจุดที่เกิดซึ่งจะเกิดขึ้นได้กับทั้งในส่วนของรางนอกและรางในและที่เม็ดลูกปืน โดยลักษณะที่เกิดจะเป็นกลุ่มหลุมเล็ก ๆ และจุดที่ไม่มีหลุมหรือรอยจะมีลักษณะด้าน ไม่มีความเงาและลื่นเหลืออยู่ นอกจากนั้นสีผิวของวัสดุแบริ่งจะเปลี่ยนไปเป็นสีเหลืองหรือดำด้านเนื่องจากความร้อนที่เกิดขึ้น

 .

สาเหตุ
- มีวัตถุแปลกปลอมเข้าไปอยู่ด้านในของแบริ่ง
- การหล่อลื่นเหมาะสมหรือไม่เพียงพอ
- สีที่เปลี่ยนไปของผิววัสดุแบริ่งเกิดจากความร้อนสูงที่เกิดขึ้น เนื่องจากน้ำมันหล่อลื่นหมดสภาพจึงทำให้ความร้อนเกิดขึ้นสูงกว่าอุณหภูมิทำงานปกติของแบริ่ง

 .

การแก้ใข
- ดูแลสภาพของซีลอย่าให้เสียหายเพราะฝุ่นและวัตถุแปลกปลอมอาจเล็ดลอดเข้าในตัวแบริ่งได้
- ถ้าเป็นไปได้ให้ทำการกรองเอาสิ่งสกปรกออกจากน้ำมัน ก่อนที่จะเอามาทำการหล่อลื่นซ้ำ
- หมั่นตรวจสอบสภาพของน้ำมันหล่อลื่นแบริ่ง

 .

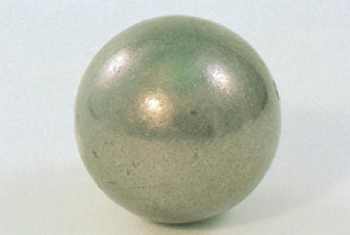

รูปที่ 30 การเกิดรอยหลุมขนาดเล็กทั่วทั้งเม็ดแบริ่งของแบริ่งแบบเม็ดกลมร่องลึก สาเหตุเกิดจากการที่มีวัสดุแปลกปลอมเข้าไปในแบริ่ง

 .

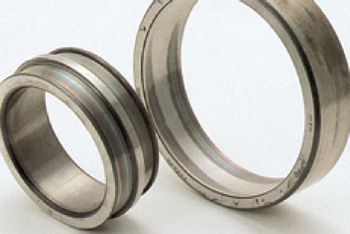

รูปที่ 31 การเกิดความร้อน (Over Heat) ขึ้นกับผิวสัมผัสของรางนอกและรางในของแบริ่งแบบ Spherical Roller Bearing สาเหตุเกิดจากน้ำมันหล่อลื่นหรือสารหล่อลื่นหมดสภาพการหล่อลื่น

 .

* การเป็นรอยปุ๋ม (Indentation) มีลักษณะเป็นรอยปุ๋ม ขรุขระบนผิวของรางวิ่งและลูกปืน ลักษณะของรอยที่เกิดขึ้นจะเป็นทางยาวรอบเม็ดลูกปืนและรอบรางวิ่งของลูกปืนที่เกิดปัญหา

 .

สาเหตุ
- เกิดจากวัตถุแปลกปลอมที่เข้าไปในแบริ่งหรือเกิดจากเศษวัตถุที่เกิดมาจากชิ้นส่วนที่ชำรุดแตกหักที่เกิดขึ้นในตัวแบริ่งเอง ทำให้เกิดการกระแทกตรงผิวแบริ่งเมื่อแบริ่งหมุน
- เกิดจากวัตุถหรือชิ้นส่วนของแบริ่งที่เกิดการชำรุดและกระแทกในระหว่างทำการเคลื่อนย้ายแบริ่ง

 .

การแก้ใข
- ในกรณีที่เป็นแบริ่งตัวใหญ่หรือแบริ่งที่สามารถแยกส่วนได้ให้เอาวัตถุแปลกปลอมออกจากตัวแบริ่ง
- ตรวจสอบสภาพการชำรุดเสียหายของแบริ่งก่อนที่จะประกอบและใช้งาน
- ทำการติดตั้งกรองน้ำมันหล่อลื่นแบริ่ง
- เคลื่อนย้ายแบริ่งอย่างระมัดระวัง อย่าให้เกิดการกระแทกหรือตกหล่น

 .

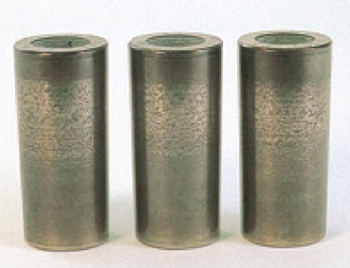

รูปที่ 32 การเกิดรอยปุ๋มบนผิวสัมผัสเม็ดลูกปืนแบบ Taper Roller รอบ ๆ และที่ขอบด้านข้างของเม็ดลูกปืนทั้งสองด้านมีการเปลี่ยนสีเนื่องจาก Over Heat สาเหตุเกิดจากการที่มีสิ่งสกปรกเข้าใปในแบริ่งและปะปนอยู่กับน้ำมันและเคลื่อนที่อยู่ในแบริ่งไปพร้อม ๆ กับน้ำมัน

 .

รูปที่ 33 การเกิดรอยปุ๋มบนผิวรางในของแบริ่งแบบ Taper Roller Bearing สาเหตุเกิดจากวัตถุแปลกปลอมที่เข้าไปในแบริ่ง

 .

* การแตกร้าว (Cracking) จะมีลักษณะเป็นรอยกระเทาะหรือรอยแตกบริเวณส่วนผิวของวัสดุแบริ่ง เกิดได้ทั้งในส่วนของรางนอกและรางใน เม็ดลูกปืนหรือรังแบริ่ง (Retainer)

 .

สาเหตุ
- แบริ่งรับภาระ (Load) มากเกินไป
- การเกิดการกระแทกอย่างรุนแรง
- การที่แบริ่งเกิดการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว
- แบริ่งทำงานในสภาวะการสวมที่หลวมหรือคลอน

 .

การแก้ใข
- พิจารณาการรับภาระ (Load) ของแบริ่งว่ามากเกินไปหรือไม่ ถ้าแบริ่งรับภาระมากเกินไปให้เปลี่ยนไปใช้แบริ่งที่มีขนาดใหญ่กว่าเดิม
- ป้องกันไม่ให้แบริ่งเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว
- ตรวลสอบความหลวมคลอนของแบริ่งและความหลวมคลอนในการสวมแบริ่งกับเพลา และจุดจับยึด

 .

รูปที่ 34 การเกิดรอยกะเทาะบนพื้นผิวในแนวแกนของรางในของแบริ่งแบบ Spherical Roller Bearing เกิดจากการที่แบริ่งถูกสวมโดยมีความฟิตมากเกินไป

 .

รูปที่ 35 การเกิดรอยกะเทาะและรอยแตกเป็นช่วงในแนวเส้นรอบวงบนรางนอกของแบริ่งเม็ดกลมแบบสัมผัสเชิงมุม (Angular Contact Ball Bearing) สาเหตุเกิดจากการลื่นไถล (Slipping) ของเม็ดบอลเนื่องจากการหล่อลื่นไม่ดี

 .

* การเกิดสนิมและการกัดกร่อน (Rust and Corossion) ลักษณะคือมีสนิมหรือการกัดกร่อนเกิดขึ้นที่ผิวของวัสดุแบริ่ง เช่น รางนอกและรางในของแบริ่งหรือที่เม็ดลูกปืน ในบางครั้งสนิมและการกัดกร่อนดังกล่าวจะเกิดขึ้นตรงจุดที่ไม่มีการสัมผัสกันของชิ้นส่วนที่เคลื่อนที่ของแบริ่ง

 .

สาเหตุ
- การเข้าไปปะปนในแบริ่งของสารเคมีที่ทำให้เกิดการกัดกร่อน เช่น กรดต่าง ๆ
- การเกิดการกลั่นตัวของน้ำจากความชื้นที่อยู่ในสิ่งแวดล้อมที่ทำการติดตั้งแบริ่ง
- การบรรจุหรือบรรจุภัณฑ์ของแบริ่งขณะที่ทำการจัดเก็บหรือขนส่งไม่ดีเป็นเหตุให้เกิดความชื้นเข้าไปได้
- แบริ่งหรือเครื่องจักรหยุดทำงานเป็นเวลานานทำให้น้ำมันหล่อลื่นแห้งและเกิดความชื้นและน้ำหรือสารเคมีต่าง ๆ สามารถเข้าไปในแบริ่งได้

 .

การแก้ใข
- พิจารณาและตรวจสอบสภาพของซีลของแบริ่งและเลือกใช้งานแบริ่งที่มีซีลแบบต่าง ๆ ให้เหมาะสมกับสภาพแวดล้อมการทำงานของแบริ่งนั้น ๆ
- ตรวจสอบสภาพของน้ำมันหล่อลื่นและสภาพการหล่อลื่นของแบริ่งเป็นระยะ ๆ
- ตรวจสอบสภาพของบรรจุภัณฑ์ของแบริ่งว่าชำรุดฉีกขาดหรือไม่และไม่ควรเก็บแบริ่งในที่ที่มีอุณหภูมิสูงเพราะจะทำให้เกิดความชื้นได้ง่าย
- ตรวจสอบการจัดเก็บแบริ่งว่าดีและสามารถป้องกันความชื้นและน้ำได้หรือไม่
- ตรวจสอบและป้องกันการเกิดสนิมกับแบริ่งเมื่อต้องหยุดเครื่องจักรเป็นเวลานาน

 .

รูปที่ 36 การเกิดสนิมบนรางในของแบริ่งแบบ Taper Roller Ball Bearing โดยสนิมเกิดขึ้นบนผิวที่เป็นช่องว่างระหว่างผิวสัมผัสของเม็ดลูกปืนกับราง สาเหตุเกิดขึ้นมาจากมีน้ำที่เข้าไปผสมปะปนอยู่กับสารหล่อลื่น

 .

รูปที่ 37 การเกิดสนิมบนผิวรางในของแบริ่งแบบ Self–Alignment Roller Bearing สาเหตุเกิดจากมีน้ำเข้าไปปะปนกับสารหล่อลื่น

 .

* การไหม้ติดเนื่องจากความร้อน (Siezing) เกิดจากการที่แบริ่งเกิดความร้อนสูงเพิ่มขึ้นในขณะที่หมุน  และทำให้ความแข็งของพื้นผิวลดลง เกิดการไหม้ติดกันระหว่างเม็ดลูกปืนและรางวิ่งในลักษณะเป็นรอยเป็นซี่ ๆ จนสีของพื้นผิวของรางวิ่งและเม็ดลูกปืนเปลี่ยนไปเนื่องจากความร้อน

 .

สาเหตุ
- แบริ่งเกิดความร้อนสูงในขณะทำงานเนื่องจาก
- การหล่อลื่นไม่เหมาะสมหรือไม่เพียงพอ
- ระยะเผื่อ (Clearance) ของแบริ่งน้อยเกินไป
- แบริ่งรับภาระ (Load) มากเกินไป หรือปรีโหลด (Preload) มากเกินไป
- การติดตั้งแบริ่งไม่ดีจนทำให้แบริ่งไม่ได้ระดับ

 .

การแก้ใข
- หาสาเหตุที่ทำให้แบริ่งร้อนเกินไปในขณะทำงาน
- เลือกสารหล่อลื่นและวิธีการหล่อลื่นที่เหมาะสมกับขนาดและสภาพการทำงานของแบริ่ง
- ตรวจสอบแนว (Alignment) ของแบริ่ง
- ตรวจสอบระยะเผื่อ (Clearance) และปรีโหลด (Preload) ของแบริ่งว่าเหมาะสมกับขนาดและสภาพการทำงานของแบริ่งหรือไม่

 .

รูปที่ 38 รางในของแบริ่งแบบ Double Row Taper Roller Bearing ที่เกิดความร้อนสูงในขณะหมุนจนทำให้เกิดการสึกเป็นช่วง ๆ และสีของผิวรางในเปลี่ยนไปเนื่องจากการ Over Heat สาเหตุเกิดจากการหล่อลื่นที่ไม่เหมาะสม

 .

รูปที่ 39 เม็ดลูกปืนของแบริ่งจากรูปที่ 37 มีร่องรอยของการขัดสีจนทำให้บางจุดเกิดรอยแตกและสีของเม็ดลูกปืนเปลี่ยนแปลงเนื่องจากความร้อนที่มากเกินไปที่ผิวของเม็ดลูกปืน

 .

* การสึกและการกัดกร่อนแบบแทะ (Fretting Corrosion) ลักษณะของการสึกหรอจะเป็นแบบรอยเล็ก ๆ หรือเป็นรอยในลักษณะสึกเหมือนและเท่ากันเป็นช่วง ๆ และเศษชิ้นส่วนที่เกิดจากการสึกนั้นจะรวมตัวกันเป็นลักษณะสนิมสีแดง (Red Rust Colors) โดยที่รอยที่เกิดจะเกิดเป็นช่วงเท่า ๆ กัน

 .

สาเหตุ
- การสั่นสะเทือนกลับไปกลับมาที่เกิดขึ้นในการทำงานของแบริ่งและถูกถ่ายทอดไปยังผิวสัมผัสของเม็ดลูกปืนกับรางวิ่งทำให้แรงที่เกิดจากการสั่นสะเทือนมีแรงกดใส่ให้น้ำมันหรือสารหล่อลื่นที่เคลือบระหว่างผิวสัมผัสถูกไล่ออกไป จึงทำให้ในช่วงที่มีแรงจากการสั่นสะเทือนกดลงมาจุดดังกล่าวจะขาดการหล่อลื่น
- การหล่อลื่นไม่เพียงพอหรือไม่เหมาะสม
- ภาระ (Load) ที่แบริ่งรับไม่สม่ำเสมอ

 .

การแก้ใข
- ใช้จาระบีที่มีความเหนียวสูงกับแบริ่งที่ทำงานในสภาวะของการสั่นสะเทือนมาก
- ยึดเพลาและเรือนแบริ่งให้แน่น
- ตรวจสอบความแน่นของการสวมต่าง ๆ ของชิ้นส่วนที่เกี่ยวข้องกับแบริ่ง เช่น เพลา

 .

รูปที่ 40 การเกิดการแทะ (Fretting) ในลักษณะเป็นระลอกการสึกตามแนวขวางรอบ ๆ รางในของแบริ่งแบบ Cylindrical Roller Bearing สาเหตุเกิดขึ้นเนื่องจากการสั่นสะเทือน

 .

รูปที่ 41 การเกิดการแทะ (Fretting) รอบ ๆ รางในของแบริ่งแบบเม็ดกลมร่องลึก สาเหตุเกิดจากการสั่นสะเทือน

 .

* รอยที่เกิดจากการเหนี่ยวนำทางไฟฟ้า (Electrical Pitting) จะเกิดเป็นรอยด่างหรือรอยเล็ก ๆ หรือกลุ่มของรอยด่างเล็ก ๆ ที่เกิดขึ้นบนผิวของรางวิ่งและเม็ดลูกปืน รอยดังกล่าวจะมีขนาดเล็กมากบางครั้งไม่สามารถมองเห็น แต่จะมองเห็นเฉพาะความด่างที่เกิดขึ้นเพราะสีผิวของวัสดุที่เปลี่ยน

 .

สาเหตุ
- การที่มีกระแสไฟฟ้า หรือกระแสไฟฟ้าของเครื่องเชื่อมไฟฟ้าไหลผ่านแบริ่ง ทำให้เกิดการอาร์คและเกิดความร้อนทำให้ผิวสัมผัสเกิดการหลอมละลายเป็นรอย

 .
การแก้ใข
- หลีกเลี่ยงการให้กระแสไฟฟ้าไหลผ่านแบริ่ง สำรวจตรวจสอบสายไฟและการเดินของกระแสไฟฟ้าว่าผ่านแบริ่งหรือไม่

- ในการใช้งานเครื่องเชื่อมไฟฟ้ากับเครื่องจักรควรหลีกเลี่ยงวิธีการต่อสายดิน (Ground) กับฐานของเครื่องจักรแล้วลากหัวเชื่อมไปเชื่อมยังจุดที่ต้องการ เพราะวิธีการดังกล่าวอาจทำให้เกิดความเสียหายกับแบริ่งได้ การต่อสายดิน (Ground) ที่ถูกต้องคือการจับสายดินให้เข้าใกล้จุดที่ทำการเชื่อมที่สุดโดยหลีกเลี่ยงจุดที่เป็นแบริ่ง

 .

รูปที่ 42 การเกิดรอยจากการเหนี่ยวนำทางไฟฟ้า (Electrical Pitting)

 .

รูปที่ 43 ลักษณะรอยย่นใหม้ที่เกิดขึ้นบนรางในของแบริ่งแบบ Cylindrical Roller Bearing ที่เกิดจากการเหนียวนำทางไฟฟ้าหรือการอาร์คของกระแสไฟฟ้าที่วิ่งผ่าน

 .

รูปที่ 44 ลักษณะรอยใหม้บนเม็ดลูกปืนที่เกิดขึ้นจากการเหนียวนำทางไฟฟ้าหรือการอาร์คของกระแสไฟฟ้าที่วิ่งผ่าน

 .

* การเสียหายของรังแบริ่ง (Damaged to Retainer) เป็นความเสียหายที่เกิดขึ้นกับรัง (Retainer) หรือตัวประคองเม็ดแบริ่งในลักษณะต่าง ๆ เช่นการสึกหรอ บิดเบี้ยวผิดรูป หรือแตกหัก

 .

สาเหตุ
- มีภาระ (Load) สูงมากระทำกับแบริ่ง
- แบริ่งหมุนด้วยความเร็วสูงเกินไป หรือหมุนด้วยความเร็วที่สูงมากและต่ำ ๆ สลับกันเป็นเวลานาน ๆ
- การหล่อลื่นไม่ดี
- การสั่นสะเทือนอย่างรุนแรงที่เกิดขึ้นกับแบริ่ง
- ความร้อนสูงเกินไป (ความเสียหายจะเกิดขึ้นได้มากกับรังแบบพลาสติกและโพลียาไมด์)

 .

การแก้ใข
- ตรวจสอบและป้องกันไม่ให้แบริ่งรับภาระ (Load) ที่สูง ๆ
- หลีกเลี่ยงการใช้งานแบริ่งที่สูงเกินไปในกรณีที่จำเป็นต้องใช้งานที่ความเร็วรอบสูง ๆ ให้พิจารณาใช้วิธีการและสารหล่อลื่นที่เหมาะสม
- เลือกชนิดของรังแบริ่งให้เหมาะสมกับสภาพที่แบริ่งต้องทำงานอยู่  เช่นถ้าแบริ่งต้องทำงานอยู่ที่อุณหภูมิสูง ๆ ก็ห้ามใช้แบริ่งที่ใช้รังแบบพลาสติกและโพลียาไมด์
- ศึกษาและป้องกันไม่ให้ปริมาณการสั่นสะเทือนที่สูง ๆ เกิดขึ้น

 .

รูปที่ 45 ความเสียหายที่เกิดขึ้นกับรังลูกปืนแบบ Cylindrical Roller Bearing

 .

รูปที่ 46 ความเสียหายของรังลูกปืนของแบริ่งแบบลูกปืนเม็ดกลม สัมผัสเชิงมุม (Angular Contact Ball Bearing) สาเหตุเกิดจากการหล่อลื่นไม่เหมาะสม

 .
สรุป

จากเรื่องของแบริ่งที่นำเสนอมาข้างต้นผู้เขียนหวังว่าเนื้อหาที่นำเสนอคงจะทำให้ผู้อ่านมองภาพถึงรายละเอียดในการใช้งาน การหล่อลื่น สาเหตุและความเสียหายที่เกิดขึ้นกับแบริ่ง ตลอดจนสามารถนำความรู้ความเข้าใจเหล่านี้ไปประยุกต์ใช้กับเครื่องจักรและงานที่อยู่ในความรับผิดชอบได้เป็นอย่างดี ในส่วนรายละเอียดนอกเหนือจากนี้ หากผู้อ่านมีความสนใจก็สามารถติดต่อสอบถามจากผู้ที่มีความรู้จากผู้ผลิตและจำหน่ายแบริ่งที่ท่านใช้อยู่ได้

 .

เอกสารอ้างอิง

[1]   Bearing Technical Information, NACHI-FUJIKOSHI CORP.
[2]   NTN Rolling Bearing Handbook, NTN Corporation.
[3]   Care and Maintenance of Bearings, NTN Corporation.
