รายละเอียดและการเลือกใช้งานโอริง (ตอนจบ)

ในการติดตั้งโอริงที่ใช้งานแบบต่าง ๆ ตามที่กล่าวมาแล้วนั้นมีความแตกต่างกันในรายละเอียดและค่าต่าง ๆ ที่ใช้ในการติดตั้ง ทั้งนี้เพื่อให้ใช้งานให้ได้ดีที่สุด ณ จุดที่ติดตั้งจุดนั้น ซึ่งในรายละเอียดที่จะนำเสนอต่อไปนี้จะเป็นแนวทางให้เราได้พิจารณาเวลาที่เลือกโอริงมาใช้งานหรือในการออกแบบเครื่องจักรที่ต้องใช้โอริงเป็นส่วนประกอบ

อาจหาญ ณ นรงค์
แผนกวิศวกรรมและซ่อมบำรุง
บริษัท โยโกฮาม่า ไทร์ แมนูแฟคเจอริ่ง (ประเทศไทย) จำกัด

.

.
7.  รายละเอียดของการติดตั้งและใช้งานโอริง

ในการติดตั้งโอริงที่ใช้งานแบบต่าง ๆ ตามที่กล่าวมาแล้วนั้นมีความแตกต่างกันในรายละเอียดและค่าต่าง ๆ ที่ใช้ในการติดตั้ง ทั้งนี้เพื่อให้ใช้งานให้ได้ดีที่สุด ณ จุดที่ติดตั้งจุดนั้น ซึ่งในรายละเอียดที่จะนำเสนอต่อไปนี้จะเป็นแนวทางให้เราได้พิจารณาเวลาที่เลือกโอริงมาใช้งานหรือในการออกแบบเครื่องจักรที่ต้องใช้โอริงเป็นส่วนประกอบ

.
ก. ค่าความแน่น (Interference)
คือค่าความสัมพันธ์ระหว่างขนาดของโอริงกับขนาดของร่องโอริงซึ่งมีรายละเอียดดังต่อไปนี้
1. ค่าความแน่น (Interference) ของการติดตั้งโอริงกับชิ้นส่วนที่เคลื่อนที่ (Dynamics Seal)

การติดตั้งโอริงของชิ้นส่วนที่มีการเคลื่อนที่ (Male Seal) เช่นโอริงที่ติดตั้งอยู่กับลูกสูบของกระบอกลมหรือกระบอกไฮดรอลิกดังรูปที่ 14 สำหรับการติดตั้งแบบนี้ IDของโอริงจะต้องเล็กกว่า ID ของร่องโอริงเล็กน้อยเพื่อให้หลังจากที่ติดตั้งลงไปแล้วตัวโอริงจะต้องรัดกับร่องโอริง

.

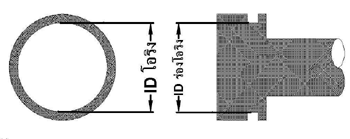

รูปที่14 โอริงและร่องโอริงในการติดตั้งแบบ Male Seal

.

เพราะเวลาที่ลูกสูบเคลื่อนไปมานั้นที่ตัวโอริงจะต้องติดแน่นและเคลื่อนที่ไปพร้อม ๆ กับตัวลูกสูบ ส่วนอัตราส่วนระหว่าง ID ของร่องโอริงกับ IDของโอริงหรือค่าความแน่น สามารถคำนวณได้ดังนี้

.
ค่าความแน่นของการติดตั้งโอริงในชิ้นส่วนที่มีการเคลื่อนที่ (Male Seal) =   ….. (1)
.

ค่าที่ยอมได้ อยู่ระหว่าง 0%~5% โดยที่ ที่ 0% ID ของโอริงจะเท่ากับ ID ของร่องโอริงพอดี ไปจนถึงที่ 5% ID ของโอริงเล็กกว่า ID ของร่องโอริงเล็กน้อยเพื่อให้ตัวโอริงรัดแน่นอยู่กับร่องโอริง

.
ตัวอย่างที่ 1 ต้องการติดตั้งโอริงกับลูกสูบที่มี IDของร่องลูกสูบที่ 35 mm ขนาดของ ID โอริงจะต้องมีขนาดเท่าใด ?
   ที่ 0%หรือขนาด ID ของโอริงเท่ากับขนาด IDของลูกสูบคือ 35 mm
   ที่ 5%หรือขนาด ID ของโอริงเล็กกว่าขนาด IDของลูกสูบ 5% คือ 33.25 mm
.
   จากสมการที่ 1 ค่าความแน่นของโอริงก็จะได้  เท่ากับ 5 % (โดยประมาณ)
.

ดังนั้นการเลือกใช้โอริงสำหรับชิ้นส่วนที่มีการเคลื่อนที่ของร่องโอริงที่มีเส้นผ่าศูนย์กลางภายใน (ID) 35 mm นั้น เส้นผ่าศูนย์กลางภายใน (ID) ของโอริงที่ใช้จะต้องมีขนาดตั้งแต่ 33.25–35 mm

.
2. ค่าความแน่น (Interference) ของการติดตั้งโอริงในชิ้นส่วนที่อยู่กับที่ (Female Seal)

เช่นการติดตั้งโอริงกับส่วนของกระบอกสูบเพื่อเป็นซีลระหว่างกระบอกสูบกับก้านสูบ (Rod) โดยการติดตั้งแบบนี้ตัวโอริงจะถูกติดตั้งอยู่ในส่วนที่เป็นกระบอกสูบดังรูปที่ 14 เส้นผ่าศูนย์กลางภายนอก (OD) ของโอริงจะต้องมีขนาดโตกว่าเส้นผ่าศูนย์กลางภายนอก (OD) ของร่องโอริงเล็กน้อยเพื่อจะให้โอริงยึดติดแน่นกับส่วนที่เป็นกระบอกสูบได้ดีในตอนที่ประกอบและใช้งาน เพราะว่าเวลาที่ใช้งานตัวโอริงจะต้องติดอยู่กับส่วนที่เป็นกระบอกสูบ อัตราส่วนระหว่าง OD ของโอริงกับ OD ของกระบอกสูบหรือค่าความแน่นสามารถคำนวณได้ดังนี้

.
ค่าความแน่นของการติดตั้งโอริงในชิ้นส่วนที่อยู่กับที่ (Female Seal)  =    ……… (2)
.

ค่าที่ยอมรับได้อยู่ระหว่างเส้นผ่าศูนย์กลางภายนอกของโอริงโตกว่าเส้นผ่าศูนย์กลางภายนอกของร่องโอริง 0%~2% หรือ OD ของโอริงจะเท่ากับ OD ของร่องโอริงพอดีจนถึงอัดแน่นเล็กน้อย

.

ตัวอย่างที่ 2 ในการติดตั้งโอริงกับร่องโอริงของเรือนกระบอกที่มีเส้นผ่าศูนย์กลางภายนอกของร่องโอริง 38 mmจะต้องใช้โอริงที่มีเส้นผ่าศูนย์กลางภายนอกเท่าใด ?

.
ในการพิจารณาเลือกนั้นเราจะเริ่มที่
0% คือเส้นผ่าศูนย์กลางภายนอกโอริงเท่ากันเส้นผ่าศูนย์กลางของร่องคือ 38 mm
และที่เส้นผ่าศูนย์กลางของโอริงสูงสุดที่ยอมได้คือ 2% ซึ่งจะเท่ากับ เท่ากับ 2% (โดยประมาณ)
นั่นหมายความว่าร่องโอริงที่สามารถใช้ได้กับร่องโอริงที่มี OD 38 mm จะต้องมีขนาด OD ของโอริงอยู่ระหว่าง 38~38.76 mm
.

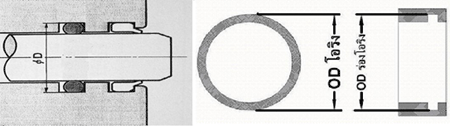

รูปที่ 15 โอริงและร่องโอริงในการติดตั้งแบบ Female Seal

.
3. ค่าความแน่น (Interference) ของการติดตั้งโอริงกับชิ้นส่วนที่อยู่กับที่ (Static Seal)
ในการติดตั้งโอริงกับชิ้นส่วนที่อยู่กับที่ (Static Seal) นั้นจะแบ่งการรับแรงดันออกเป็นสองแบบคือ

การรับแรงดันจากภายนอก (External Pressure) และแรงดันที่เป็นสุญญากาศ (Vacuum) ดังรูปที่ 16 สำหรับการติดตั้งแบบนี้ขนาด ID ของโอริงจะต้องเล็กกว่า ID ของร่องโอริง (Gland ID) เพราะว่าเมื่อโอริงได้รับแรงดันจากภายนอกโอริงจะสามารถทำหน้าที่ซีลได้ทันทีโดยไม่ต้องเคลื่อนที่เพราะโอริงจะรัดติดอยู่กับด้านในของร่องโอริงอยู่แล้ว การที่โอริงไม่ต้องเคลื่อนที่เมื่อได้รับแรงดันจะทำให้อายุการใช้งานของโอริงยาวนานและสามารถทำหน้าซีลได้ดีมากยิ่งขึ้น

.

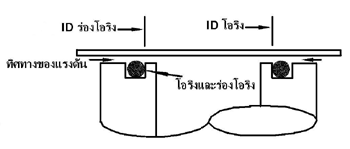

รูปที่ 16 การรับแรงดันแบบ External Pressureหรือแรงดันสุญญากาศ (Vacuum Pressure)

.

ค่าความแน่นของการติดตั้งโอริงแบบรับแรงดันภายนอก (External Pressure) =   เหมือนสมการที่ 1 ค่าที่ยอมได้คือ 0%~5% หรือ ID ของโอริงจะเท่ากับ OD ของร่องโอริงพอดี จนถึงแน่นเล็กน้อย

.

ตัวอย่างที่ 3 จากรูปที่16 ถ้าร่องโอริงมีเส้นผ่าศูนย์กลางภายใน (ID) 25 mm ขนาดของโอริงที่สามารถใช้ได้ก็คือ คิดที่ค่าที่ยอมให้ได้ 0% คือโอริงต้องมีขนาดเส้นผ่าศูนย์กลางภายใน 25 mm และคิดที่ค่าที่ยอมให้ได้มากที่สุดคือ 5% หรือขนาดเส้นผ่าศูนย์กลางภายใน (ID) ของโอริงเล็กกว่าเส้นผ่าศูนย์กลางภายในของร่องโอริง 5% คือ ID โอริงเท่ากับ 23.75 mm

.
จากสมการที่ 1 ID โอริงเล็กสุดเท่ากับ
ขนาดของโอริงที่ใช้ได้กับสภาวะดังกล่าวคือโอริงที่มีขนาดเส้นผ่าศูนย์กลางภายใน (ID) ขนาด 23.75 mm–25 mm
.

การรับแรงดันจากภายใน (Internal Pressure) ดังรูปที่ 17 ขนาด OD ของโอริงจะต้องโตกว่าขนาด OD ของร่องโอริง (Gland OD)ในแนวรัศมีเพราะว่าเมื่อได้รับแรงดันที่มาจากภายในแรงดันก็จะดันโอริงให้ไปติดอยู่กับขอบด้านนอกของร่องโอริงและโอริงจะสามารถทำหน้าที่เป็นซีลกันรั่วได้ทันทีเพราะว่าขอบด้านนอกของโอริงจะสัมผัสกับขอบด้านนอกของร่องโอริงอยู่แล้ว

.

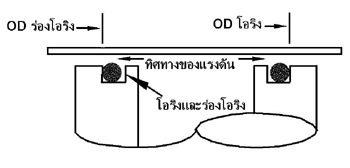

รูปที่ 17 การรับแรงดันแบบ Internal Pressure

.

ค่าความแน่นของการติดตั้งโอริงแบบรับแรงดันภายใน (Internal Pressure) เหมือนกับสมการที่ 2  คือค่าที่ยอมรับได้อยู่ระหว่าง 0 %~2 % หรือ OD ของโอริงจะเท่ากับ OD ของร่องโอริงพอดีจนถึงอัดแน่นเล็กน้อย

.

ตัวอย่างที่ 4 ร่องโอริงที่รับแรงดันภายในตามรูปที่16มีขนาดเส้นผ่าศูนย์กลางภายนอก 25 mm ขนาดของโอริงที่สามารถใช้ได้คือ คิดที่ 0% ขนาด OD ของโอริงเท่ากับ 25 mm และค่าที่ยอมให้ได้2%คือ25.5 mm จากสมการที่ (2)   = 2% ขนาดของโอริงที่สามารถใช้ได้ที่สภาวะดังกล่าวคือโอริงที่มีขนาด OD 25 mm~25.5 mm

.

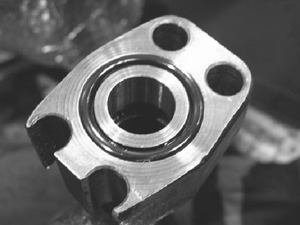

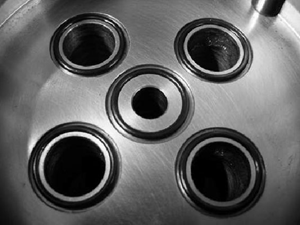

รูปที่ 18 การติดตั้งโอริงให้รับแรงดันแบบ Internal Pressure

.

รูปที่ 19 การติดตั้งโอริงให้รับแรงดันแบบ External Pressure และแรงสุญญากาศ (Vacuum)

.
ข. ค่าการบีบอัด (Compression Squeeze)

คือความแตกต่างระหว่างขนาดความหนาเดิมหรือเส้นผ่าศูนย์กลางของเส้นโอริง (W) ตอนที่ยังไม่ได้รับแรงอัด หรือยังไม่ได้ใช้งานกับความสูงของร่องโอริง (ความหนาของโอริง–ความสูงของร่องโอริง) ส่วนมากในการใช้งานโอริงโดยปกติแล้วขนาดความหนาของโอริงจะต้องมากกว่าความสูงของร่องโอริงอย่างน้อย 0.1 mm

.
ค. อัตราส่วนการอัดตัว (Compression Ratio)

หมายถึงอัตราส่วนระหว่าง ความหนาของโอริง (W) กับความสูง (H) ของร่องโอริงดังรูปที่ 20 เมื่อเราประกอบโอริงเข้ากับร่องของโอริงเรียบร้อยแล้วทำการขันแน่น ถ้าขนาดความหนาของโอริงมากกว่าความสูงของร่องโอริงมากเวลาที่เราขันอัดจนแน่นโอริงก็จะยุบตัวให้มีขนาดพอดีกับร่องโอริง ดังนั้นถ้าโอริงโตกว่าร่องมากเวลาที่ติดตั้งแล้วอัตราการอัดตัวของโอริงก็มากขึ้นตามไปด้วย

.

รูปที่ 20(ก) อัตราส่วนการอัดตัว

.

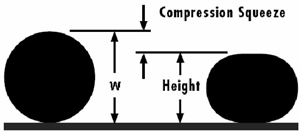

รูปที่ 20(ข) แสดงค่าการบีบอัดของโอริง

.

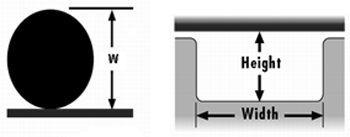

รูปที่ 20(ค) ความหนาของโอริงกับความสูงของร่องโอริง

.

ทั้งนี้และทั้งนั้นอัตราส่วนการอัดที่ต้องการจะมากหรือน้อยนั้นขึ้นอยู่กับแรงดันที่ใช้งานโอริง ในกรณีที่แรงดันมากและโอริงมีขนาดใหญ่ค่าอัตราส่วนการอัดตัวก็มาก และถ้าโอริงมีขนาดความหนาน้อยและใช้กับแรงดันน้อย อัตราส่วนการอัดตัวก็น้อยตามไปด้วย อัตราส่วนการอัดตัวนี้แนะนำให้ใช้กับโอริงที่ใช้งานกับชิ้นส่วนที่อยู่กับที่ (Static O-ring)

.

โดยค่าที่ยอมรับได้จะอยู่ที่ประมาณ 8 %~30 %การอัดตัว สำหรับโอริงที่ใช้กับชิ้นส่วนที่มีการเคลื่อนที่ (Dynamic O-ring) ค่าที่ใช้จะลดลงประมาณครึ่งหนึ่งของ Static O–Ring คือประมาณ 2%~15% เพราะว่าถ้าอัตราส่วนในการอัดตัวมากเวลาที่เคลื่อนที่จะมีแรงเสียดทานมาก

.
1. การคำนวณหาค่าอัตราส่วนการอัดตัว
.

ตัวอย่างที่ 5 โอริงขนาด ความหนา 1.8 0.08 mm ติดตั้งอยู่กับร่องโอริงที่มีความสูง 1.48 0.1 mm ถ้าเราใช้สมการข้างต้นหาค่าอัตราส่วนการอัดตัวโดยคิดที่ขนาดปกติของโอริงค่าที่ได้จะเท่ากับ

.
- อัตราส่วนการอัดตัว =   ค่าที่ได้จะเท่ากับ 17.8 % ในกรณีคิดที่ขนาดโอริงใหญ่สุด
.
- ขนาดร่องโอริงเล็กสุดค่าที่ได้ก็จะเป็น  เท่ากับ 26.6 % ซึ่งอยู่ในย่านค่าที่ยอมรับได้
.
- กรณีที่คิดที่ โอริงมีความเล็กสุด และขนาดร่องโอริงมีความโตมากที่สุดก็จะได้   เท่ากับ 8.2 % ซึ่งเป็นค่าที่อยู่ในย่านที่ยอมรับได้
.
2. เปอร์เซ็นต์การแทนที่ร่องโอริง (Gland Fill)

คืออัตราส่วนของพื้นที่หน้าตัดของโอริงเมื่อเปรียบเทียบกับพื้นที่ของร่องโอริงโดยทั่วไปแล้วค่าที่ยอมรับได้จะอยู่ระหว่าง 75 ถึง 90 เปอร์เซ็นต์

          เปอร์เซ็นต์การแท่นที่ร่องโอริง = (พื้นที่โอริง/พื้นที่ร่องโอริง) x100 …..(4)
.

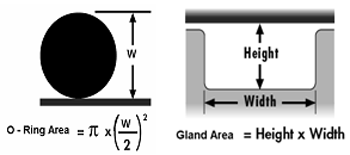

รูปที่ 21 แสดงพื้นที่ของโอริงกับพื้นที่ของร่องโอริง

.
3. ระยะการโผล่ของโอริง (Extrusion Gab)

คือระยะระหว่างกระบอกสูบและลูกสูบหรือ ก้านสูบกับปลอกก้านสูบในการซีลแบบแนวรัศมี (Radial Seal) เช่นการซีลของลูกสูบและกระบอกสูบเพื่อให้ลูกสูบและก้านสูบสามารถเคลื่อนที่ได้อย่างสะดวก และส่วนที่โผล่ออกมาของโอริงสามารถทำหน้าที่ซีลกันรั่วและรองรับกับแรงดันในระบบได้อย่างเต็มประสิทธิภาพและให้โอริงเป็นส่วนที่สึกหรอแทนที่จะเป็นในส่วนของกระบอกสูบ ลูกสูบ หรือก้านสูบ

.

รูปที่ 22 Extrusion Gab

.
สำหรับ โอริงถูกติดตั้งในชิ้นส่วนอยู่กับที่ (Female Gland Seal) หรือซีลที่ติดตั้งอยู่กับกระบอกสูบ (Cylinder Seal)
     ระยะการโผล่ของโอริง (Extrusion Gab) = Ø กระบอกสูบ - Ø ก้านสูบ ……... (5)
การติดตั้ง โอริงในชิ้นส่วนที่เคลื่อนที่ (Male Gland Seal) หรือซีลที่ติดตั้งอยู่กับลูกสูบ (Piston Seal)
     ระยะการโผล่ของโอริง (Extrusion Gab) = Ø กระบอกสูบ - Ø ลูกสูบ ........ (6)
.

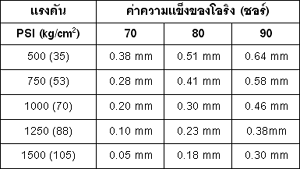

ตารางที่ 2 แสดงความสัมพันธ์ระหว่างค่าแรงดันต่าง ๆ กับระยะโผล่ของโอริง (Extrusion Gab)

.
4. ขนาดของโอริง

ขนาดของโอริงที่มีนั้นมีอยู่หลายมาตรฐาน ซึ่งแล้วแต่ว่าผู้ที่ผลิตและจัดจำหน่ายจะอ้างอิงตามมาตรฐานใด เช่น มาตรฐาน AS568 A ของอเมริกา มาตรฐาน JIS2401 ของญี่ปุ่น มาตรฐาน DIN ของเยอรมัน มาตรฐาน BS1806 และ BS4518 ของอังกฤษ สำหรับในกรณีที่เราต้องเปลี่ยนโอริงที่ชำรุดเสียหายให้เราดูอย่างแรกว่าเครื่องจักรเป็นเครื่องที่ทำมาจากประเทศไหน

.

ส่วนมากก็จะใช้ มาตรฐานจากประเทศที่สร้างและออกแบบเครื่องจักร เช่นเครื่องจักรที่มาจากประเทศญี่ปุ่นก็จะใช้มาตรฐานโอริงของญี่ปุ่น ดังตารางที่ 3 แสดงรายละเอียดขนาดของโอริงตามมาตรฐาน JIS2401 ของญี่ปุ่น

.

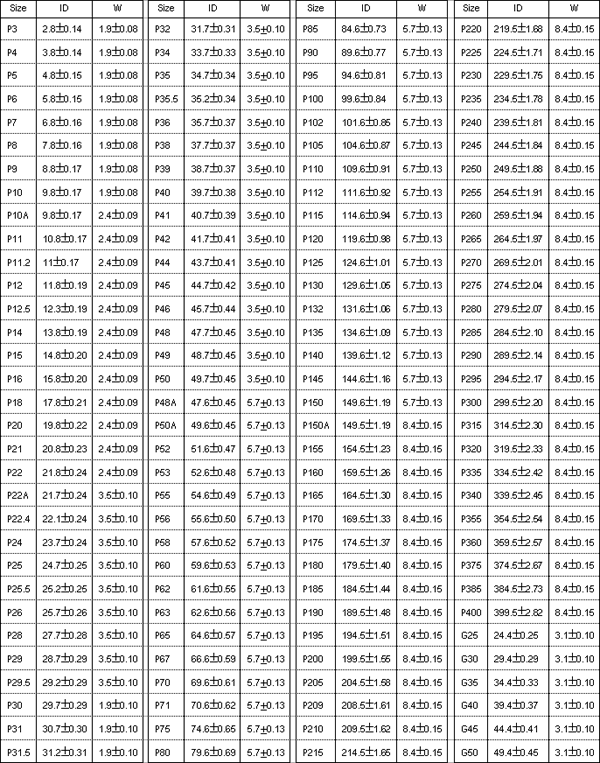

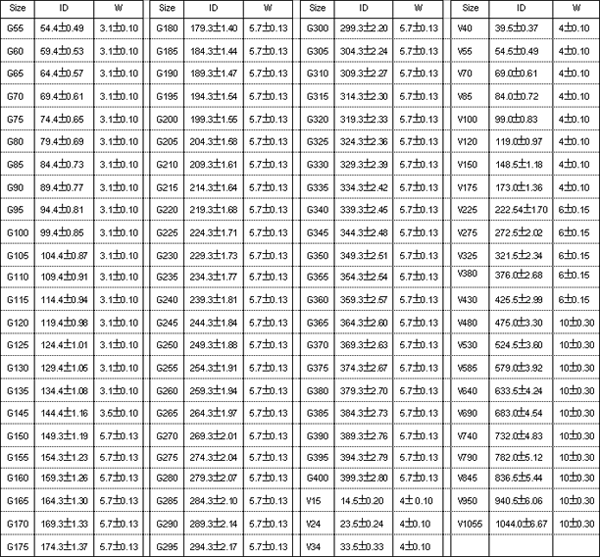

ตารางที่ 3 แสดงรายละเอียดขนาดของโอริงตามมาตรฐาน  JIS2401 ของญี่ปุ่น

.

.

.

สำหรับรายละเอียดของโอริงตามมาตรฐาน JIS2401 นั้นจะแบ่งเป็น JIS2401P, JIS2401G และ JIS2401V ซึ่งตัว P ซึ่งอยู่ข้างหน้าขนาดโอริงนั้น เป็นตัวบอกว่าเป็นโอริงที่ใช้สำหรับส่วนที่เคลื่อนที่ (For Moving หรือ Packing) สำหรับตัว G เป็นตัวที่เป็นโอริงที่ใช้กับชิ้นส่วนที่อยู่กับที่ (For Fixing หรือ Gasket) และตัว V ใช้สำหรับงานที่เป็นซีลกันรั่วในแรงดันที่เป็นสุญญากาศ (For Vacuum Flange)

.
สรุป

จากรายละเอียดที่นำเสนอในข้างต้นคงจะทำให้ผู้อ่านมีความเข้าใจเกี่ยวกับรายละเอียด เกี่ยวกับรายละเอียดของโอริงบ้างไม่มากก็น้อย ทั้งรายละเอียดเกี่ยวกับชนิด การเลือกใช้ และรายละเอียดในการเลือกโอริงเพื่อที่จะติดตั้งอย่างถูกต้องเพื่อประโยชน์ในการใช้โอริงที่เป็นส่วนประกอบในเครื่องจักรของท่าน

.

ส่วนในข้อสงสัยอย่างอื่นที่ผู้อ่านยังไม่เข้าใจผู้เขียนใคร่จะขอแนะนำให้ท่านขอคำปรึกษาจากผู้จำหน่ายโอริงที่ท่านรู้จัก ซึ่งเชื่อแน่ว่าคงจะได้รับคำแนะนำจากเขาเหล่านั้นเป็นอย่างดี

.
เอกสารอ้างอิง
[1] Dichtomatik O-ring Handbook, DICHTOMATIK NORTH AMERICA., USA
[2] Parker O-Ring Handbook, Parker Hannifin Corporation., USA
