วาล์วควบคุมในอุตสาหกรรมกลั่นน้ำมัน (ตอนที่ 2)

การทดสอบด้วยความดัน (Hydrostatic Testing) ของส่วนที่ต้องรองรับความดันในการทำงานเป็นสิ่งที่ต้องการตามมาตรฐาน ANSI B16.34 สำหรับการใช้งานแบบพิเศษบางครั้งต้องทำการทดสอบแบบไม่ทำลาย (Non-Destructive)

วาล์วควบคุมในอุตสาหกรรมกลั่นน้ำมัน (ตอนที่ 2)
(Refinery Control Valves)

.
ทวิช ชูเมือง
.

.
* ความสมบูรณ์ของตัววาล์ว (Body Integrity)

การทดสอบด้วยความดัน (Hydrostatic Testing) ของส่วนที่ต้องรองรับความดันในการทำงานเป็นสิ่งที่ต้องการตามมาตรฐาน ANSI B16.34 สำหรับการใช้งานแบบพิเศษบางครั้งต้องทำการทดสอบแบบไม่ทำลาย (Non-Destructive)

.
* การประกอบวาล์ว (Valve Assembly)

ตัววาล์ว, หัวขับและส่วนประกอบที่เกี่ยวข้องจะถูกประกอบ, ปรับตั้ง, ทดสอบและจัดส่งเป็นชุดโดยผู้ผลิต การทดสอบอาจจะรวมไปถึง การทดสอบความดัน, ระบบปิดเปิด, การรั่วไหลหรือการปรับเทียบต่าง ๆ

.
* ป้ายชื่อ (Name Plate)

วาล์วควบคุมควรจะต้องถูกจัดส่งพร้อมกับป้ายชื่อที่เป็น Stainless ที่ถูกยึดติดอย่างถาวร มีการพิมพ์ข้อมูลมาตรฐานของผู้ผลิตและชื่อ (Tag Number) และลำดับ (Item Number)

.
* หัวขับวาล์ว (Valve Actuator)

หัวขับแบบ Pneumatic ที่ใช้กำลังอัดอากาศหรือก๊าซ เป็นชนิดที่นิยมใช้สำหรับการใช้งานควบคุมกระบวนการผลิตเกือบทั้งหมด การทำงานด้วยมอเตอร์ไฟฟ้าหรือ Electrohydraulic อาจจะถูกพิจารณานำไปใช้สำหรับการใช้งานพิเศษบางครั้งในกรณีที่แหล่งจ่ายกำลังอัดอากาศไม่พร้อมใช้งาน หัวขับแบบ Electrohydraulic อาจถูกนำมาใช้เมื่อต้องการแรงขับวาล์วสูง ๆ หัวขับจะถูกแบ่งประเภทได้เป็น 2 แบบใหญ่ดังนี้

.

1. Direct Action เมื่อเพิ่มกำลังอัดอากาศจะดันก้านวาล์ว
2. Reverse Action เมื่อเพิ่มกำลังอัดอากาศจะถอนก้านวาล์ว

.

หัวขับบางชนิดสามารถสามารถปรับได้ที่บริเวณใช้งาน สามารถถูกเปลี่ยนจาก Direct ไปเป็น Reverse โดยไม่ต้องมีการเพิ่มเติมชิ้นส่วนใด ๆ ผู้ผลิตเกือบทั้งหมดจะแสดงตารางที่ใช้ในการเลือกขนาดของหัวขับเมื่อเทียบกับขนาดของตัววาล์ว, ทิศทางการไหล, ชนิดของหัวขับ, ความดันตกคร่อม, ความฝืดของ Packing และกำลังอัดอากาศที่มีให้ใช้งาน

.
* หัวขับไดอะแฟรม (Diaphragm Actuator)

หัวขับ Diaphragm แบบสปริงเป็นหัวขับแบบ Single-Acting เมื่อกำลังอัดอากาศถูกอัดเข้าไปต้านกับแรงสปริง ถ้ากำลังอัดอากาศหายไป แรงสปริงจะทำให้ก้านวาล์วเคลื่อนไปยังตำแหน่ง Failure ตัวอย่างหัวขับ Diaphragm แบบสปริงแสดงดังรูปที่ 10

.

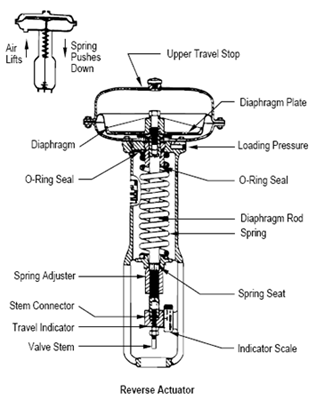

รูปที่ 10 Diaphragm Actuator

.
* หัวขับลูกสูบ (Piston Actuator)

หัวขับลูกสูบถูกใช้สำหรับวาล์วควบคุมเมื่อต้องการแรงขับสูง ๆ หัวขับลูกสูบแบบ Single-Acting จะถูกจ่ายกำลังอัดอากาศที่ด้านหนึ่งของลูกสูบ เพื่อต่อต้านกับแรงสปริง ถ้ากำลังอัดอากาศหายไปแรงสปริงจะทำให้ก้านวาล์วเคลื่อนไปยังตำแหน่ง Failure

.

หัวขับลูกสูบแบบ Double-Acting จะเป็นการพิจารณาออกแบบให้มีกำลังขับมากกว่าหัวขับลูกสูบแบบ Single-Acting และสามารถถูกใช้งานควบคุมกับกรณีที่มีความดันตกคร่อมตัววาล์วสูง ๆ หัวขับลูกสูบแบบ Double-Acting จะถูกจ่ายกำลังอัดอากาศเข้าไปทั้งสองด้านของลูกสูบ

.

หัวขับลูกสูบแบบ Double-Acting ที่ไม่มีสปริงต้องการถังอัดอากาศจากภายนอกสำหรับระบบหยุดทำงานแบบฉุกเฉิน (Emergency Shut Down) เพื่อให้ได้ตำแหน่ง Failure ที่ต้องการ สปริงสามารถถูกเพิ่มเข้าไปในหัวขับลูกสูบแบบ Double-Acting เพื่อจัดเตรียม Air Failure ไปที่ตำแหน่งที่ต้องการดังรูปที่ 11

.

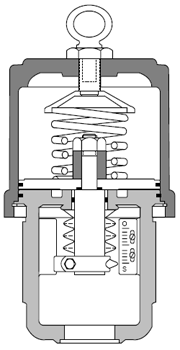

รูปที่ 11 Double-Acting Spring Return Piston Actuator

.

หัวขับแบบ Pneumatic ที่เป็นเชิงเส้น ถูกใช้สำหรับวาล์วควบคุมแบบ Globe นอกจากนั้นยังสามารถนำไปใช้กับวาล์วควบคุมแบบหมุนตามแนวแกนโดยใช้เชื่อมต่อกับหัวขับแบบกำลังอัดอากาศในรูปแบบ Scotch York หรือแบบ Rack and Pinion โดยทั่วไปถูกใช้สำหรับงานควบคุมแบบปิด/เปิด (On/Off) แต่อาจจะนำมาใช้ในการควบคุมแบบปกติถ้าการควบคุมไม่วิกฤติถ้ามีการควบคุมแบบไม่แม่นยำ

.
* หัวขับ Electrohydraulic (Electrohydraulic Actuators)

เป็นหัวขับอีกรูปแบบหนึ่งที่ขับด้วย Electrohydraulic ซึ่งใช้มอเตอร์ไฟฟ้าในการขับปั๊มและจ่ายความดันไฮโดรลิกไปยังลูกสูบ สำหรับการติดตั้งวาล์วหลายตัว แหล่งจ่ายความดันไฮโดรลิกอาจจะถูกจ่ายโดยปั๊มร่วมกัน ดังแสดงในรูปที่ 12

.

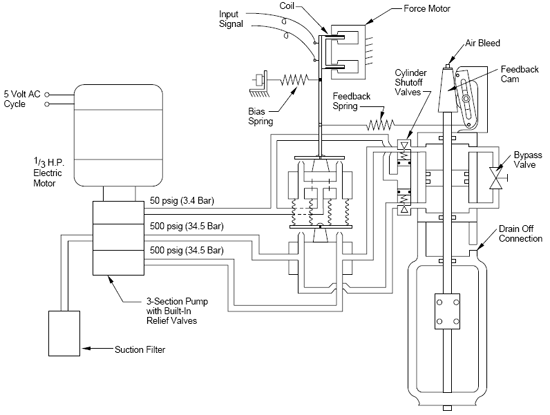

รูปที่ 12 Electrohydraulic Actuators

.
* การเลือกหัวขับ (Actuator Selection)

แนวทางในการเลือกหัวขับจะอยู่บนพื้นฐานการสมมุติฐานที่ว่า วาล์วควบคุมจะต้องทำงานได้ที่ความดันตกแตกต่างสูงสุดที่ตกคร่อมตัววาล์วที่กำหนดไว้ โดยทั่วไปสำหรับกรณีแย่ที่สุดจะใช้ค่าความดันแตกต่างสูงสุดเป็นที่ด้านขาออกของวาล์วควบคุมปล่อยออกสู่บรรยากาศ

.

การใช้สภาวะนี้ในการเลือกหัวขับเพื่อให้แน่ใจว่ามีกำลังเพียงพอสำหรับการทำงานที่สภาวะสูงสุด แต่สามารถส่งผลกระทบต่อขนาดของหัวขับโดยเฉพาะอย่างยิ่งสำหรับวาล์วขนาดใหญ่ ๆ หัวขับควรจะมีขนาดที่สามารถใช้ได้กับค่ากำลังอัดอากาศต่ำสุดที่มีพร้อมให้ใช้งานได้

.

ความเร็วของระยะชักที่ต้องการควรจะเป็นการตรวจสอบและถูกกำหนดสำหรับการใช้งานที่วิกฤติ ดังเช่น Anti-surge ของคอมเพรสเซอร์ หรือเมื่อความเร็วในการปิดควรจะถูกควบคุมในการป้องกัน Hydraulic Water Hammer

.

ตำแหน่งของวาล์วเมื่อผิดพลาด (Valve Failure Position) ควรจะต้องมีการวิเคราะห์อย่างระมัดระวังในกรณี เมื่อกำลังอัดอากาศหรือสัญญาณไฟฟ้าควบคุมหายไป โดยทั่วไปวาล์วควบคุมจะต้องอยู่ในตำแหน่งที่ปลอดภัย เมื่อกำลังอัดอากาศหรือสัญญาณไฟฟ้าควบคุมหายไป

.

การทำให้วาล์วควบคุมอยู่ในตำแหน่งที่ปลอดภัยเมื่อเกิดความผิดพลาด (Fail Safe) มีความเชื่อถือได้จะทำได้จากการติดตั้งสปริง ถ้าต้องมีการติดตั้งถังจ่ายกำลังอัดอากาศสำรองจะต้องมีขนาดใหญ่พอที่จะทำให้วาล์วสามารถปิดเปิดได้ 2 ครั้ง ความจุของถังควรจะเป็นไปตามมาตรฐาน ASME Code ความจุของถังควรจะถูกออกแบบพร้อมกับอุปกรณ์ที่จำเป็นต่าง ๆ เพื่อให้แน่ใจในการทำงานของวาล์วควบคุมและตำแหน่งของการผิดพลาด

.

ตัวของหัวขับจะต้องมีอัตราการทนความดันได้สูงสุดเท่ากับความดันอากาศสูงสุดที่จ่ายให้ ตัวกรองและตัวปรับความดันถ้ามีความต้องการ ควรจัดหาและติดตั้งที่ด้านขาเข้าหัวขับ

.

หัวขับควรจะต้องมีขนาดที่ตรงกับการควบคุมทั้งหมด, Shut Off และความต้องการด้านการรั่วไหล (Leakage Class) ความสามารถในการ Shut Off ควรจะต้องมีการสังเกตที่สภาวะของความดันแตกต่างสูงสุด

.

ในการปรับปรุงสมรรถนะของวาล์วควบคุมผลกระทบของการตอบสนองที่ความถี่ต่ำและ Deadband ที่มากเกินและ Hysteresis ควรจะต้องมีการแสดงไว้ ตัววาล์ว, หัวขับและ Positioner ควรจะต้องถูกประเมินให้เป็นส่วนหนึ่งของลูปควบคุมในการกำหนดสมรรถนะของการควบคุม

.

โดยทั่วไปวัสดุที่ใช้ทำหัวขับควรจะเป็นมาตรฐานของผู้ผลิต
หัวขับแบบมีก้านเคลื่อนที่ขึ้นลงควรจะต้องมีการจัดเตรียมส่วนแสดงตำแหน่งของก้านวาล์ว หัวขับของวาล์วแบบแกนหมุนควรจะมีตัวแสดงตำแหน่งที่ติดตั้งกับหัวขับที่ด้านปลายของก้านวาล์วโดยแสดงเป็นเปอร์เซ็นต์หรือตำแหน่งการปิดเปิด

.
* Valve Positioner

Valve Positioner ควรจะถูกกำหนดให้สามารถใช้งานได้ทุกประเภท ยกเว้นการใช้งานแบบปิด/เปิด (On/Off) Valve Positioner จะเปรียบเทียบตำแหน่งก้านวาล์วกับสัญญาณควบคุมที่มาจากตัวควบคุม ถ้าก้านวาล์วอยู่ในตำแหน่งที่ไม่ถูกต้อง Valve Positioner จะทำการเพิ่มหรือลดกำลังอัดอากาศที่ไปยังหัวขับจนกระทั่งตำแหน่งของก้านวาล์วอยู่ในจุดที่ถูกต้อง

.

Valve Positioner ต้องสามารถทำรายการฟังก์ชันได้ดังต่อไปนี้
* การทำงานแบบ Split Range
* เปลี่ยนการทำงานของวาล์วควบคุมโดยไม่ต้องเปลี่ยนแปลง Fail-Safe ของสปริงในหัวขับ
* เพิ่มแรงดันใน Spring Diaphragm Actuator
* ปรับเปลี่ยนคุณลักษณะการไหลของวาล์วควบคุม
* ปรับปรุงความละเอียด (Resolution) หรือความไว (Sensitivity) ของหัวขับ เมื่อต้องมีการควบคุมอย่างแม่นยำ โดยความแม่นยำทำให้ดีขึ้นโดย Valve Positioner ที่สามารถปรับอัตราขยายได้
* สามารถลด Hysteresis

.

Valve Positioner ควรจะถูกติดตั้งโดยใช้แผ่นโลหะหรือชุดติดตั้งที่ถูกจัดเตรียมมาโดยเฉพาะ Valve Positioner ควรจะถูกติดตั้งโดยผู้ผลิต พร้อมกับการเชื่อมต่อท่อ และควรจะมีเกจความดันทั้งด้านขาเข้าและขาออก

.

การ Bypass ควรจะถูกกำหนดเฉพาะกับ Valve Positioner ที่มีสัญญาณอินพุตมากกว่าหรือเท่ากับระยะเคลื่อนที่ของวาล์ว การ Bypass จะไม่ถูกนำมาใช้กับ Electropneumatic Positioner หรือ Pneumatic Actuator

.

Valve Positioner แบบดิจิตอลจะช่วยเสริมสมรรถนะของวาล์ว, เตรียมข้อมูลการวินิจฉัยความผิดพลาดและสนับสนุนโปรแกรมการวางแผนซ่อมบำรุง

.
* มือหมุน (Hand Wheel)

มือหมุนควรจะมีการจัดเตรียมเฉพาะที่มีการร้องขอมาจากผู้ใช้งานหรือในสถานที่ไม่มีการติดตั้งวาล์ว Bypass มือหมุนชนิดที่นิยมจะเป็นแบบติดตั้งด้านข้าง (Side Mounted), สามารถล็อกได้ (Lockable), มีเกียร์หรือเกลียวจากการหมุน, เชื่อมต่อและทำงานผ่านคลัตช์ ดังรูปที่ 13 มือหมุนควรจะแสดงทิศทางการปิดหรือเปิดอย่างชัดเจนและถาวร

.

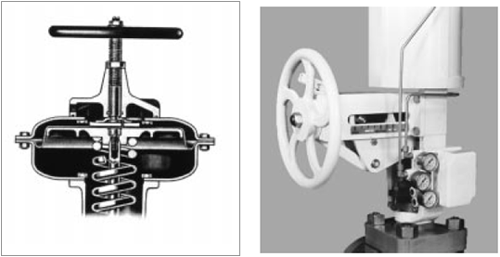

รูปที่ 13 มือหมุน

.

* สวิตช์และโซลินอยด์วาล์ว (Switch and Solenoid Valve)
สวิตช์แบบ Hermitically-Sealed Proximity เป็นชนิดที่นิยมใช้ เมื่อต้องการตำแหน่งการปิดเปิดแสดงอย่างอิสระบนก้านวาล์ว ดังแสดงในรูปที่ 14

.

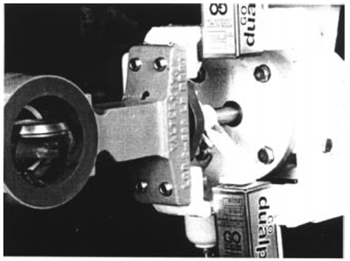

รูปที่ 14 Limit Switches

.

โซลินอยด์วาล์วควรจะมีอัตราการทำงานอย่างต่อเนื่องพร้อมกับบรรจุอยู่ในวัสดุที่ทนอุณหภูมิ Class H และควรจะเหมาะสมกับการใช้งานในพื้นที่อันตราย ท่อระบายอากาศควรจะต้องติดตั้งชุดกันแมลงและมีทิศทางลงด้านล่าง โซลินอยด์วาล์วแบบ 3 ทางถูกนำมาใช้กับหัวขับแบบ Spring Return และแบบ Double-Acting

.

พร้อมกับ Positioner โซลินอยด์แบบ 4 ทางถูกใช้กับหัวขับแบบ Double-Acting ที่ไม่มี Spring Return และวาล์วปิดเปิดแบบ Double-Acting Spring Return โซลินอยด์ควรจะถูกกำหนดให้มีความต้องการด้านความดันตกคร่อมต่ำสุดในการทำงาน

.

โซลินอยด์ในระบบหยุดทำงานแบบฉุกเฉิน (Emergency Trip) ควรจะต้องถูกติดตั้งในด้านขาเข้าของหัวขับ ถ้าด้านระบายอากาศออกเป็นจุดวิกฤติ ค่า Cv ของโซลินอยด์วาล์วต้องเลือกให้เหมาะสม สำหรับโซลินอยด์แบบระบายออกอย่างรวดเร็ว (Quick Exhaust) อาจต้องใช้โซลินอยด์แบบ Pilot ถ้าความสามารถในการระบายของโซลินอยด์ไม่เพียงพอ

.

โซลินอยด์แบบไฟฟ้ากระแสตรงควรจะต้องมีการติดตั้ง Transient Voltage Suppressor หรือไดโอดต่อขนานกับคอยล์ สำหรับโซลินอยด์แบบไฟฟ้ากระแสสลับควรจะต้องมี Metal Oxide Varistor ติดตั้งกับคอยล์

.
* Transducers

Electropneumatic Transducer เป็นตัวเปลี่ยนสัญญาณไฟฟ้าเอาต์พุตจากตัวควบคุมอิเล็กทรอนิกส์ไปเป็นสัญญาณ Pneumatic ที่ถูกใช้ในการขับเคลื่อนวาล์วควบคุมแบบไดอะแฟรมหรือจัดเตรียมสัญญาณให้กับ Pneumatic Actuator การใช้ Transducer กับวาล์วควบคุมเป็นแนวทางปฏิบัติทั่วไป

.
* Booster Relays
Booster Relays อาจจะถูกใช้ในการเพิ่มความเร็วในการทำงานของวาล์วควบคุม
.
การกำหนดบรรทัดฐาน (Specific Criteria)
* วาล์วแบบ Globe

วาล์วแบบ Globe นิยมใช้สำหรับการใช้งานที่มีการพิจารณาเกี่ยวกับความดันตกคร่อมสูง, การใช้งานในการไหลต่ำหรือเมื่อมีการ Cavitation, Flashing หรือมีเสียงดัง อย่างไรก็ตามวาล์วแบบหมุนตามแกน (Rotary) บางรูปแบบมีคุณลักษณะเป็นบอลหรือ Eccentric Rotary Plug มีความเหมาะสมกับการใช้งานเหล่านี้

.

วาล์วแบบ Globe ที่มีการหล่อหน้าแปลนมากับตัววาล์วและสามารถใช้งานในขณะที่ต่ออยู่ในระบบเป็นที่นิยมใช้ วาล์วแบบแยกส่วน (Split Body) ไม่แนะนำให้ใช้ยกเว้นในการใช้งานแบบพิเศษ ดังเช่น HF Acid

.

วาล์วแบบ 3 ทางหรือ Angle อาจจะถูกพิจารณาเลือกใช้สำหรับการใช้งานแบบพิเศษ วาล์ว 3 ทางสามารถถูกใช้สำหรับการควบคุมสัดส่วนของการแยกทางไหล วาล์วแบบ Angle ควรจะถูกพิจารณาใช้สำหรับการใช้งานแบบ Coking เมื่อมีของแข็งถูกพาไปด้วย สำหรับการ Flashing ที่รุนแรงและเมื่อการออกแบบระบบท่อสามารถใช้ประโยชน์จากรูปแบบของตัววาล์ว

.

ขนาดของวาล์วแบบ Globe ที่ต่ำสุดที่แนะนำจะเป็น 1 นิ้ว เมื่อถูกติดตั้งในระบบท่อหรือใหญ่กว่า วาล์วที่ถูกติดตั้งในระบบท่อที่เล็กกว่า 1 นิ้วควรจะเท่ากับขนาดท่อ ขนาดวาล์วที่ไม่แนะนำให้ใช้จะเป็น 1 1/4, 2 1/2, 3 1/2 และ 5 นิ้ว

.

หน้าแปลนแบบแยกส่วนหรือรวมกับตัววาล์วเป็นที่ยอมรับได้, วาล์วที่การหล่อหน้าแปลนรวมกับตัววาล์วเป็นแบบที่ใช้โดยทั่วไป แต่แบบแยกหน้าแปลนก็มีให้เลือกใช้งาน

.

ตัววาล์วจะต้องมีทิศทางการไหลแสดงไว้อย่างชัดเจนและถาวร
การใช้งานแบบ Tight Shut 0ff หรือของไหลที่มีของแข็งผสมนิยมใช้วาล์วแบบ Stem หรือ Post Guided และ Unbalanced Trim สำหรับใช้งานกับของไหลที่สะอาด, Non Slurry นิยมใช้แบบ Balanced, Cage-guided Trim

.
* วาล์วแบบหมุนตามแกน (Rotary Style Valve)

การพิจารณาด้านค่าใช้จ่ายและสภาวะกระบวนการผลิตที่แน่นอนอาจจะสนับสนุนให้ใช้วาล์วแบบหมุนตามแกน วาล์วแบบ Eccentric Disc ดังรูปที่ 15 ถูกแนะนำให้ใช้งานที่ต้องการ Tight Shut 0ff และในการไหลสูง ๆ ที่มีความดันตกคร่อมต่ำ

.

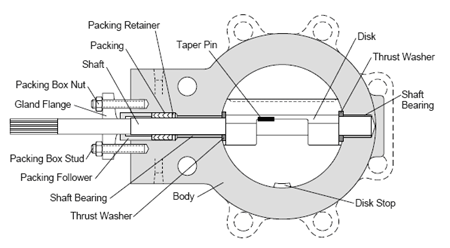

รูปที่ 15 Butterfly Valve

.

วาล์วแบบ Rotary Segmental Ball ควรจะถูกพิจารณาสำหรับการใช้งานที่มีความหนืดสูงและที่ต้องการ Flow Turn Down Ration สูง ๆ

.

Butterfly Valve แบบ Lug ดังแสดงในรูปที่ 16 อาจจะมีเกลียวหรือไม่มีเกลียวในรูสลัก วาล์วแบบ Wafer ควรจะมีจุดกึ่งกลางเพื่อให้มีความแน่นอนในการติดตั้งตัววาล์วและปะเก็น วาล์วแบบ Long Pattern มีสลักเกลียวที่ยาวโผล่ยื่นออกมาควรจะต้องมีการหุ้มฉนวนเพื่อป้องกันไฟ

.

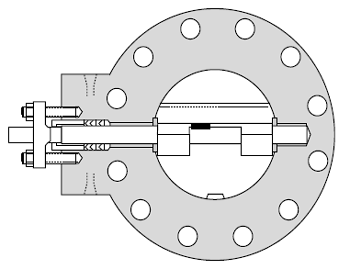

รูปที่ 16 Lug Style Butterfly Valve

.

ข้อควรระวังควรจะให้ระยะห่างของ Butterfly Disc สำหรับท่อที่มีความหนาหรือมีการ Lined สามารถรบกวนการหมุนของ Butterfly Disc
แกนวาล์วควรจะจัดอยู่ในแนวนอน Disc หรือ Ball ควรจะติดตั้งเข้ากับก้านวาล์ว
ด้านปลายของแกนวาล์วควรจะเป็นเดือยหมุนเพื่อลดการสูญเสียการเคลื่อนที่
Shaft Bearing ควรจะถูกออกแบบในการป้องกัน Guide Bushing จากการหมุนในตัววาล์ว

.

แกนวาล์วทำจากวัสดุ Stainless สำหรับวาล์วที่เป็น Carbon หรือ Stainless ส่วนอื่น ๆ ของ Trim ควรจะเป็น Stainless หรือวัสดุที่ดีกว่า วัสดุของ Bearing ควรจะไม่เป็นสาเหตุของการถูกครูดของ Bearing หรือแกน

.
การติดตั้ง (Installation)
* การเข้าถึงตัววาล์ว (Accessibility)

วาล์วควบคุมทั้งหมดควรถูกติดตั้งในที่ ๆ สามารถเข้าไปซ่อมบำรุงหรือควบคุมมือหมุนได้สะดวก ถ้ามีการจัดเตรียม โดยทั่วไปควรจะอยู่ที่พื้น เมื่ออยู่ในตำแหน่งเหนือพื้น วาล์วควบคุมควรจะถูกติดตั้งในสถานที่เข้าถึงได้จากทางเดินถาวรพร้อมระยะช่องว่างที่เหมาะสมระหว่างตัววาล์วและการ Bypass ที่สามารถถอดหัวขับ, Bonnet และ Plug การติดตั้งที่นิยมจะเป็นแนวตั้ง

.
* ตำแหน่งการติดตั้ง (Location)

ถ้ามีทางเลือกในตำแหน่งการติดตั้งวาล์วควบคุมควรจะพิจารณาการติดตั้งในตำแหน่งที่ใกล้กับอุปกรณ์ที่ต้องการควบคุม ซึ่งสามารถสังเกตหรืออ่านค่าได้ในการควบคุมด้วยมือ ในกรณีนี้ควรจะพิจารณาติดตั้งตัวแสดงค่าตัวแปรที่เห็นได้จากการควบคุมด้วยมือที่ตัววาล์วในระหว่างการ Bypass

.

วาล์วควบคุมที่ถูกใช้กับท่อเชื้อเพลิงไปยัง Fire Heater ควรจะถูกติดตั้งอยู่ในตำแหน่งด้านข้างห่างออกจากหัวเผา (Burner) หรือมีระยะห่างเพียงพอจาก Heater พร้อมกับวาล์วในรูปแบบวาล์ว Block และวาล์ว Bleed ซึ่งระบบท่อสามารถระบายเชื้อเพลิงออกและสามารถถอดวาล์วควบคุมออกได้ โดยไม่มีอันตรายจากการ Flashback ทางเลือกอีกทางหนึ่งเป็นการเดินท่อระบายออกไปยังระยะที่ปลอดภัยห่างจาก Heater

.

ความร้อนสูงสามารถเป็นสาเหตุให้เกิดความผิดพลาดถาวรของหัวขับหรือชิ้นส่วนที่อ่อนของ Positioner และส่วนประกอบไฟฟ้าหรืออิเล็กทรอนิกส์ วาล์วควบคุมไม่ควรถูกติดตั้งอยู่ในตำแหน่งที่มีความร้อนจากท่อหรืออุปกรณ์หรือไม่เกินกว่าจุดที่วาล์วจะทนได้ ควรมีการปรึกษากับผู้ผลิตถึงอุณหภูมิสิ่งแวดล้อมสูงสุดที่ทนได้

.

เอกสารอ้างอิง

[1] API RP 553, Refinery Control Valve
[2] ทวิช ชูเมือง, “Industrial Instrumentation Engineering and Design Part II: Instrument Engineering and Selection, Chapter 8 control valve,” บริษัท ดวงกมลสมัย จำกัด, 2549.
