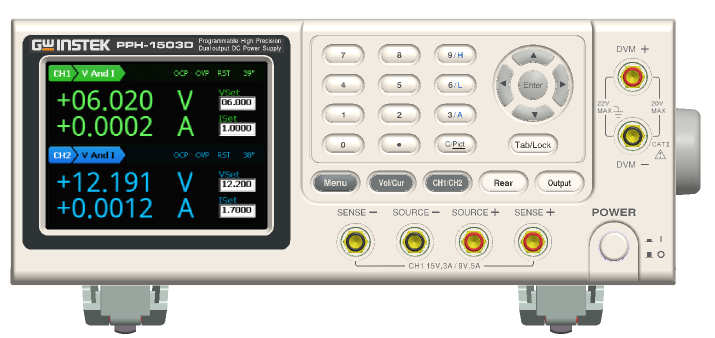

GW Instek PPH-1503D เครื่องจ่ายไฟฟ้ากระแสตรง 2 แชนเนล ความเที่ยงตรงสูง

GW Instek PPH-1503D เป็นแหล่งจ่ายไฟฟ้ากระแสตรงที่ออกแบบมาสำหรับทดสอบผลิตภัณฑ์อิเล็กทรอนิกส์สมัยใหม่ที่มีขนาดเล็ก กินไฟน้อย สามารถตั้งค่าความต้านทานภายในเพื่อจำลองตัวเป็นแบตเตอรี่, มีความละเอียดของกระแส 0.1μA เพื่อการทดสอบกระแสสแตนด์บายต่ำๆ ซึ่งจำเป็นมากกับอุปกรณ์ที่ให้ความสำคัญเรื่องระยะเวลาใช้งานแบตเตอรี่ นอกจากนี้ยังตอบสนองการทำงานแบบทรานส์เซี้ยนต์ที่รวดเร็ว ในกรณีที่อุปกรณ์ที่กำลังทดสอบมีการดึงกระแสเป็นพัลส์สูงๆ เช่นอุปกรณ์ในงานสื่อสาร แล้วยังสามารถวัดกระแสพัลส์ได้ด้วย

ช่วงใช้งานและขนาดเอาต์พุต

แชนเนล 1 : เอาต์พุต 45W ช่วงใช้งาน 0-15V/0-3A และ 0-9V/0-5A

แชนเนล 2 : เอาต์พุต 18W ช่วงใช้งาน 0-12V/0-1.5A

คุณสมบัติเด่น

  • ให้เอาต์พุตกระแสตรง 2 แชนเนล

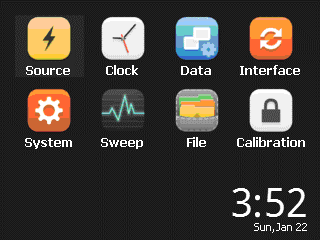

  • จอแสดงผลสี TFT LCD ขนาด 5 นิ้ว
  • ทำงานได้ทั้งแบบแรงดันคงที่และกระแสคงที่
  • มีดิจิตอลโวลต์มิเตอร์ในตัว
  • วัดค่าความละเอียดสูง 1mV/0.1μA ที่ย่าน 5mA
  • มีฟังค์ชั่นรับกระแส (current sink) ได้สูงสุด 5A
  • วัดกระแสพัลส์ได้แคบสุด 33μs
  • วัดกระแสเฉลี่ยต่อเนื่องยาวๆได้
  • จ่ายเอาต์พุตรูปแบบอิสระต่อเนื่อง
  • ฟังค์ชั่นจำลองตัวเป็นแบตเตอรี่
  • แสดงอุณหภูมิและมีระบบป้องกันอุณหภูมิสูงเกิน
  • เอาต์พุตแบบ 4 สาย พร้อมระบบป้องกัน
  • ระบบป้องกันแรงดันเกิน

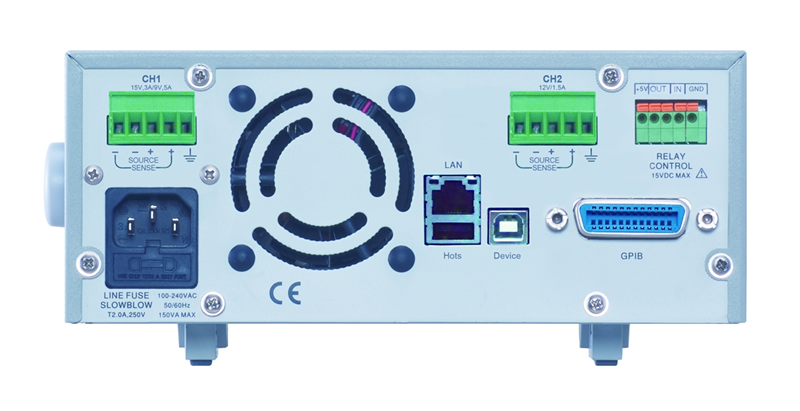

  • รองรับการเชื่อมต่อ USB (Device& Host)/ GPIB/ LAN
  • บันทึกการตั้งค่าและเรียกใช้งานได้ 5 ชุด
  • ฟังค์ชั่น KEY-LOCK ป้องกันกดปุ่มผิดพลาด
  • ควบคุมรีเลย์ภายนอกได้
  • สั่งพิมพ์ภาพหน้าจอได้
  • พัดลมปรับความเร็วตามอุณหภูมิ เสียงรบกวนต่ำ

CH1

Programming Accuracy

Readback Accuracy

Programming  Resolution

Readback Resolution

Voltage

0.05%+10mV

0.05%+3mV

1mV

1mV

Current (1.5A or 5A)

0.16%+5mA

0.2%+400uA

0.5mA

0.1mA

Current (500mA)

0.16%+0.5mA

0.2%+100uA

0.05mA

0.01mA

Current (5mA)

0.16%+5uA

0.2%+1uA

0.5uA

0.1uA



ย่านปรับกระแสใช้งาน 3 ช่วง ที่ความละเอียดสูงสุด 0.1μA สำหรับทดสอบกระแสสแตนด์บายที่ต่ำมากๆ

ดิจิตอลโวลต์มิเตอร์ในตัว มีขั้วต่อวัดที่หน้าปัด, ช่วงวัด 0 ถึง +20Vd, ความละเอียด 1mV, ความแม่นยำ ±(0.05%+3mV)

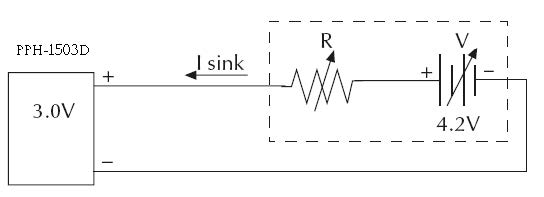

เป็นโหลดอิเล็กทรอนิกส์ (Current Sink) รับกระแสได้ 3.5A (CH1) และ 2A (CH2) ใช้ทดสอบแบตเตอรี่และชาร์จเจอร์

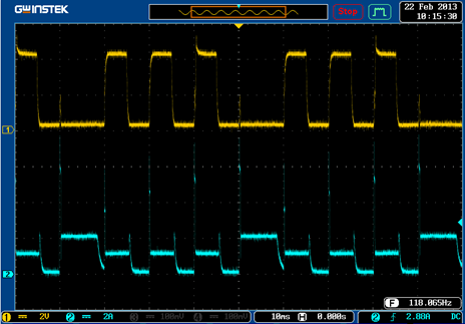

วัดกระแสพัลส์ (แคบสุด 33μs) เพื่อตรวจสอบการดึงกระแสสูงสั้นๆ เช่นในอุปกรณ์ RF โมดูล, บลูทูธ, โทรศัพท์มือถือ

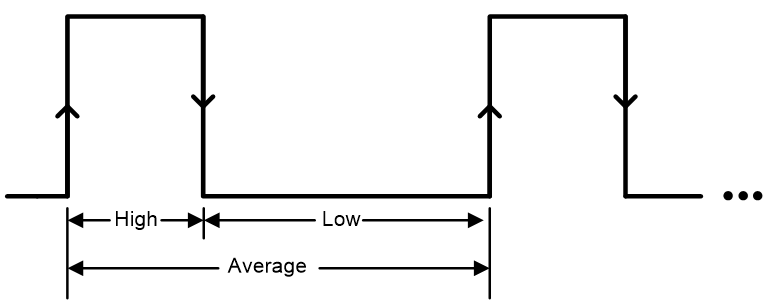

วัดกระแสเฉลี่ยระยะยาว เพื่อตรวจสอบกระแสสแตนด์บายของอุปกรณ์

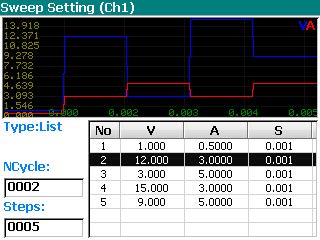

ให้เอาต์พุตเป็นสเตปต่อเนื่อง ด้วยรูปแบบต่างๆ ตามต้องการ สำหรับทดสอบผลกระทบของการเปลี่ยนแปลงแรงดันและกระแสที่มีต่ออุปกรณ์

จำลองตัวเป็นแบตเตอรี่ ที่ปรับค่าความต้านทานภายในแบตเตอรี่ได้ โดยไม่เกี่ยวข้องกับความต้านทานภายในของเอาต์พุตเครื่องจ่ายไฟ

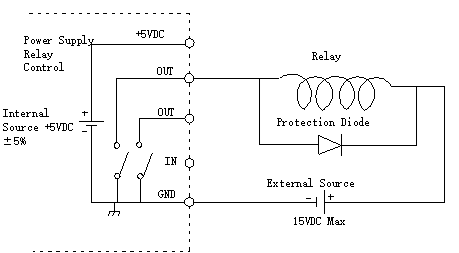

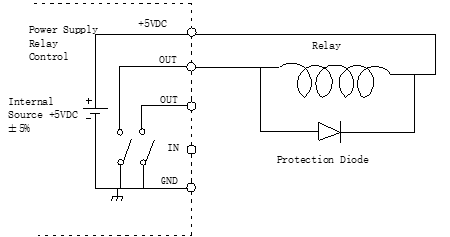

ควบคุมรีเลย์ภายนอกได้ ทั้งแบบใช้แหล่งจ่ายไฟให้รีเลย์ภายใน และใช้แหล่งจ่ายภายนอก
